4 Bau- und Bedienungsanleitung

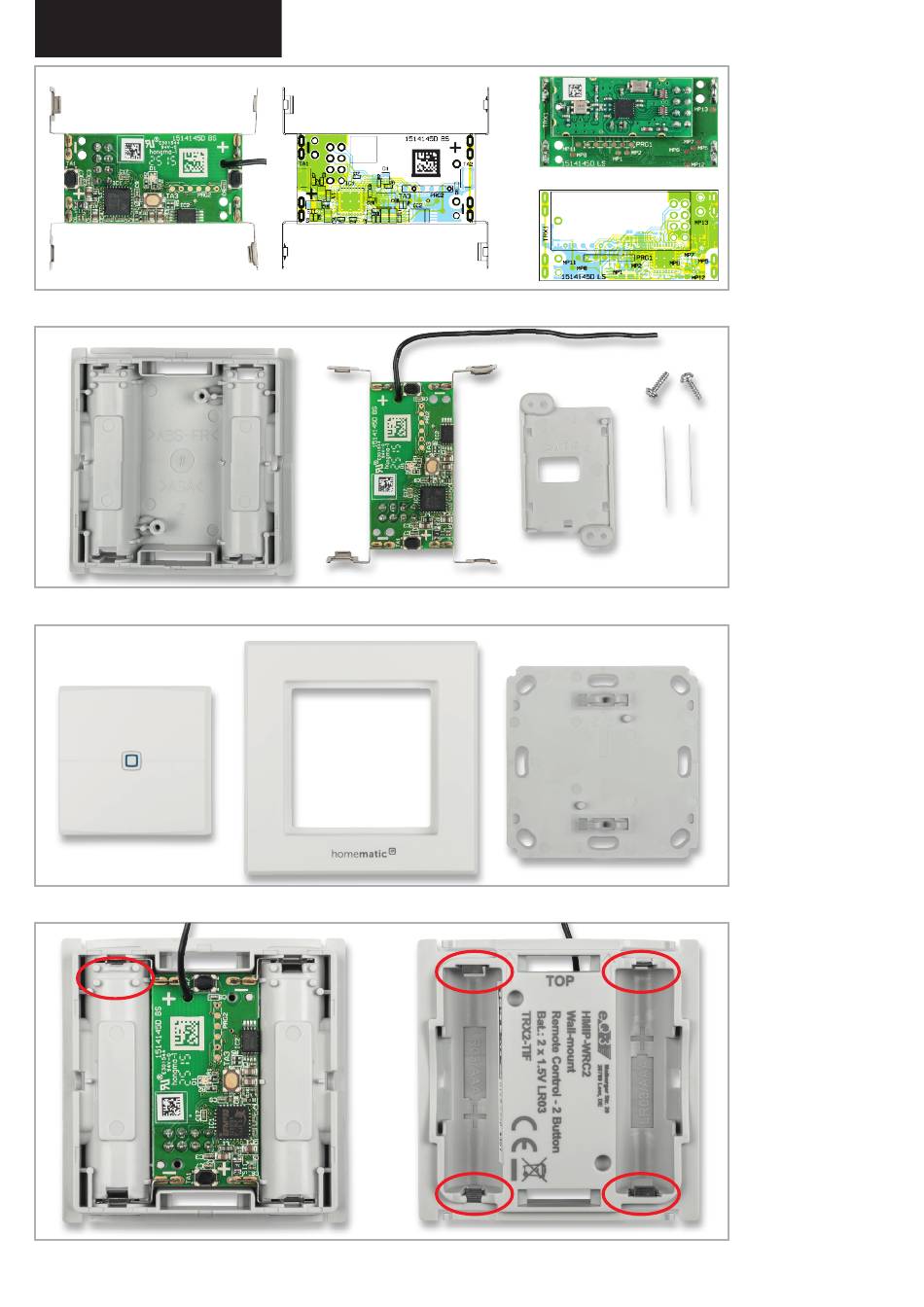

Bild 2: Fertig
bestückte Platine
mit zugehörigen
Bestückungsplänen,
links die Bestü-
ckungsseite, rechts
die Lötseite
Bild 3: Die Bauteile
des Bausatzes für
den Elektronikteil/
Batteriehalter
Bild 4: Die Gehäu-
se- und Montage-
bauteile des
Bausatzes
Bild 5: So erfolgt
das Einlegen der
Platine in das
Gehäuseunterteil.
Rechts sind die
Batteriekontakte
im eingerasteten
Zustand zu sehen.
