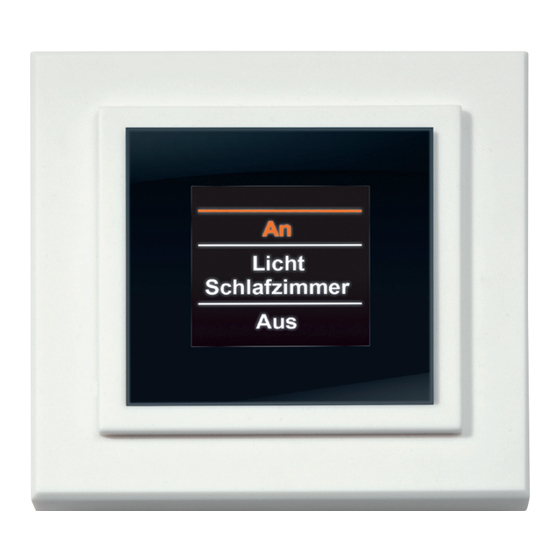

- Seite 1 Display-Wandtaster mit IR-Schnittstelle FS 20 DWT Bedienungsanleitung ELV Elektronik AG • Postfach 1000 • D-26787 Leer Telefon 04 91/600 888 • Telefax 04 91/6008-244...
- Seite 2 1. Ausgabe Deutsch, 08/2011 Dokumentation © 2011 eQ-3 Ltd., Hong Kong Alle Rechte vorbehalten. Ohne schriftliche Zustimmung des Herausgebers darf dieses Handbuch auch nicht auszugsweise in irgendeiner Form reproduziert werden oder unter Verwendung elektronischer, mechanischer oder chemischer Verfahren verviel- fältigt oder verarbeitet werden. Es ist möglich, dass das vorliegende Handbuch noch drucktechnische Mängel oder Druckfehler aufweist.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Hinweise zu dieser Anleitung ................4 2. Gefahrenhinweise ....................4 3. Funktion ......................4 3.1 Allgemeine Funktion ..................4 3.2 Übersicht ......................4 3.3 Lieferumfang .....................5 4. Display, Bedienung, Menü ..................5 4.1 Display-Aufteilung .....................5 4.2 Allgemeine Bedienung und Menü ..............6 5. Allgemeine Hinweise zum Funkbetrieb ...............7 6. -
Seite 4: Hinweise Zu Dieser Anleitung
1. Hinweise zu dieser Anleitung Lesen Sie diese Anleitung sorgfältig, bevor Sie Ihre FS20 Komponenten in Betrieb nehmen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf! Wenn Sie das Gerät anderen Personen zur Nutzung überlassen, übergeben Sie auch diese Bedienungsanleitung. Achtung! Hier wird auf eine Gefahr hingewiesen. -
Seite 5: Lieferumfang
(B) Montageplatte 3.3 Lieferumfang • Wandtaster • Montageplatte • Klebestreifen zur Wandmontage • 3 LR03 Batterien (Micro/AAA) • 2 Holzschrauben 3,0 x 30 mm • 2 Dübel 5 mm 4. Display, Bedienung, Menü 4.1 Display-Aufteilung Das Display ist in 3 Bereiche unterteilt: Der mittlere Bereich (B) gibt Informationen über den Aktor und den Raum Im obigen Beispiel ist für einen Aktor der Name „Licht“... -
Seite 6: Allgemeine Bedienung Und Menü
4.2 Allgemeine Bedienung und Menü Die Tastwippe des Wandtasters kann nach oben ( ), unten ( ), links ( ) und rechts ( ) gedrückt werden. Generell werden ein kurzer (< 4 Sekunden) und ein langer Tastendruck (> 4 Sekunden) unterschieden. -
Seite 7: Allgemeine Hinweise Zum Funkbetrieb
5. Allgemeine Hinweise zum Funkbetrieb Die Funk-Übertragung wird auf einem nicht exklusiven Übertragungsweg realisiert, weshalb Stö- rungen nicht ausgeschlossen werden können. Weitere Störeinflüsse können durch Schaltvorgänge, Elektromotoren oder defekte Elektrogeräte hervorgerufen werden. Die Reichweite in Gebäuden kann stark von der im Freifeld abweichen. Außer der Sen- deleistung und den Empfangseigenschaften der Empfänger spielen Umwelteinflüsse wie Luftfeuchtigkeit neben baulichen Gegebenheiten vor Ort eine wichtige Rolle. -
Seite 8: Montage Mit Klebestreifen
• Der Wandtaster ist danach von oben auf die Halterung zu schieben. Wenn Sie den Wandtaster über bereits installierte Taster, Schalter oder Steckdosen anbringen möchten, beachten Sie bitte dringend, dass im Normalfall die Stromleitungen nach oben führen. Es besteht die Gefahr eines elektrischen Schlages. In diesem Fall sollten Sie eine Befestigung mit Klebestreifen wählen. -
Seite 9: Das Fs20-Adress-System
• Falls bereits montiert, ist der Wandtaster danach von oben auf die Montageplatte aufzuschieben. Wenn die Batterien auszutauschen sind, wird dies im Display signalisiert. Nach Aktivierung des Displays wird eine entsprechende Meldung kurz eingeblendet. Die Lebensdauer neuer Alkali-Mangan-Batterien beträgt ca. zwei Jahre. Die Batte- rielebensdauer ist von der Häufigkeit der Bedienung (bzw. -
Seite 10: Einordnung Des Fs20 Dwt In Das Fs20-Adress-System
Einzeladressen Jeder Empfänger sollte auf eine Einzeladresse eingestellt werden, um ihn separat ansteuern zu können. Funktionsgruppen-Adressen Mehrere Empfänger werden durch die Zuweisung einer Funktionsgruppen-Adresse als funktionale Einheit definiert. Werden beispielsweise alle Lampen im Haus einer Funktionsgruppe zugeordnet, so lässt sich das ganze Haus über nur einen Tastendruck hell erleuchten oder verdunkeln. Lokale Masteradressen Mehrere Empfänger werden räumlich als eine Einheit definiert und über die lokale Masteradresse angesteuert. -
Seite 11: Hauscode Einstellen
adressen, 15 Funktionsgruppen, 15 lokale Masteradressen und 1 globale Masteradresse innerhalb jedes Hauscodes zur Verfügung. 9.1 Hauscode einstellen Nach dem Einlegen der Batterien ist ein durch das Gerät zufällig gewählter Hauscode eingestellt. Dieser Hauscode kann wie folgt geändert werden: • Öffnen Sie das Konfigurations-Menü... - Seite 12 nach links/rechts ( ) kann die Ziffer der entsprechenden 4 Positionen zwischen 1 und 4 geändert werden. • Mit langem Tastendruck nach links/rechts ( ) können Sie die Position wechseln. • Mit einem Tastendruck nach unten ( ) wird Ihre Eingabe gespeichert und Sie gelangen in die nächte Menü-Ebene.
-
Seite 13: Zuweisung Von Funktionsgruppen Und Masteradressen
9.3 Zuweisung von Funktionsgruppen und Masteradressen Funktionsgruppen Wird als Adressgruppe die 44 eingegeben, wird die Unteradresse (sofern sie nicht auch 44 ist, siehe folgende Abschnitte) als Funktionsgruppe definiert. So lassen sich 15 Funktionsgruppen zwischen 4411 und 4443 definieren. Lokaler Master Wird nur die Unteradresse auf 44 eingestellt, so hat dieser Kanal die Funktion eines lokalen Masters innerhalb der eingestellten Adressgruppe. -
Seite 14: Konfiguration
Um jeden Empfänger separat steuern zu können, ist jeder Empfänger auf eine Einzeladresse zu programmieren. Dazu wird zu der bereits ausgewählten Adressgruppe nun noch eine Unteradresse benötigt. Insgesamt sind pro Adressgruppe folgende 15 Unteradressen möglich: 11, 12, 13, 14, 21, 22, 23, 24, 31, 32, 33, 34, 41, 42, 43 Im Beispiel ist die Markise auf die Einzeladresse 1211 programmiert, die sich aus der Adressgruppe 12 und deren Unteradresse 11 zusammensetzt. -
Seite 15: Geräte-Namen Und Schaltfunktionen
Freie Namensvergabe/Editiermodus: Sie haben zusätzlich die Möglichkeit, einen freien Namen zu hinterlegen bzw. einen vorgegebenen zu ändern: • Mit einem langem Tastendruck (länger als 4 Sekunden) nach links oder rechts ( ) wird der Editiermodus gestartet. • Mit Tastendrücken nach links/rechts ( ) können Sie die 12 Ziffern einzeln anwählen. -
Seite 16: Aktivierung Der Kanäle
Bei Dimmern oder z.B. Markisen lassen sich über einen langen Tastendruck Prozentwerte einstellen. So kann ein Dimmer z.B. auf 60% hochgedimmt werden. Diese Werte werden im Display kurzzeitig anstelle des Raumes eingeblendet. 10.3 Aktivierung der Kanäle Die konfigurierten Tastenpaare können sowohl aktiviert, deaktiviert oder auch wieder gelöscht werden. -
Seite 17: Sprache Auswählen
• Mit der Auswahl „Nein“ bzw. einem Tastendruck nach oben ( ) beenden Sie den Vorgang. • Mit „Ja“ bzw. einem langen Tastendruck (länger als 4 Sekunden) nach unten ( ) werden die Werkseinstellungen wieder hergestellt. 10.4.2 Sprache auswählen Im Wandtaster sind zur Bedienung und für Menüs die Sprachen Deutsch und Englisch hinterlegt. Zum ändern der Sprache gehen Sie wie folgt vor: •... - Seite 18 Standby-Funktion Kanal Über die Funktion „Standby, Kanal“ haben Sie die Möglichkeit, die Speicherposition (Kanal) auszu- wählen, welche nach dem Standby-Modus aktiv ist. • Öffnen Sie das Konfigurations-Menü durch einen langen Tastendruck nach links/rechts ( • Danach ist mit Tastendrücken nach links/rechts ( ) der Punkt „Menü, Einstellung“...
-
Seite 19: Ir-Schnittstelle
11. IR-Schnittstelle Der Display-Wandtaster verfügt über eine IR-Schnittstelle, die eine individuelle Programmierung über das USB-IR-Interface FS20 IRP2 möglich macht. Die Bedienung des PC-Programms ist in der Anleitung zum FS20 IRP2 ausführlich erläutert. Sind alle Einstellungen vorgenommen und im PC gespeichert, kann die Übertragung der Einstellungen zum Display-Wandtaster erfolgen. -
Seite 20: Wartung Und Reinigung
12. Wartung und Reinigung Neben einem Batteriewechsel ist das Produkt wartungsfrei. Überlassen Sie eine Reparatur einer Fachkraft. 13. Technische Eigenschaften Display: .....................OLED Vollgrafik-Display Freifeldreichweite: ....................bis zu 100 m Batterie: ......................3 x Micro/AAA/LR03 Spannungsversorgung: ......................4,5 V Schutzart: ..........................IP 20 Temperaturbereich: ....................+5 bis +55°C Gehäusefarbe: ........RAL 9010 Reinweiß...
