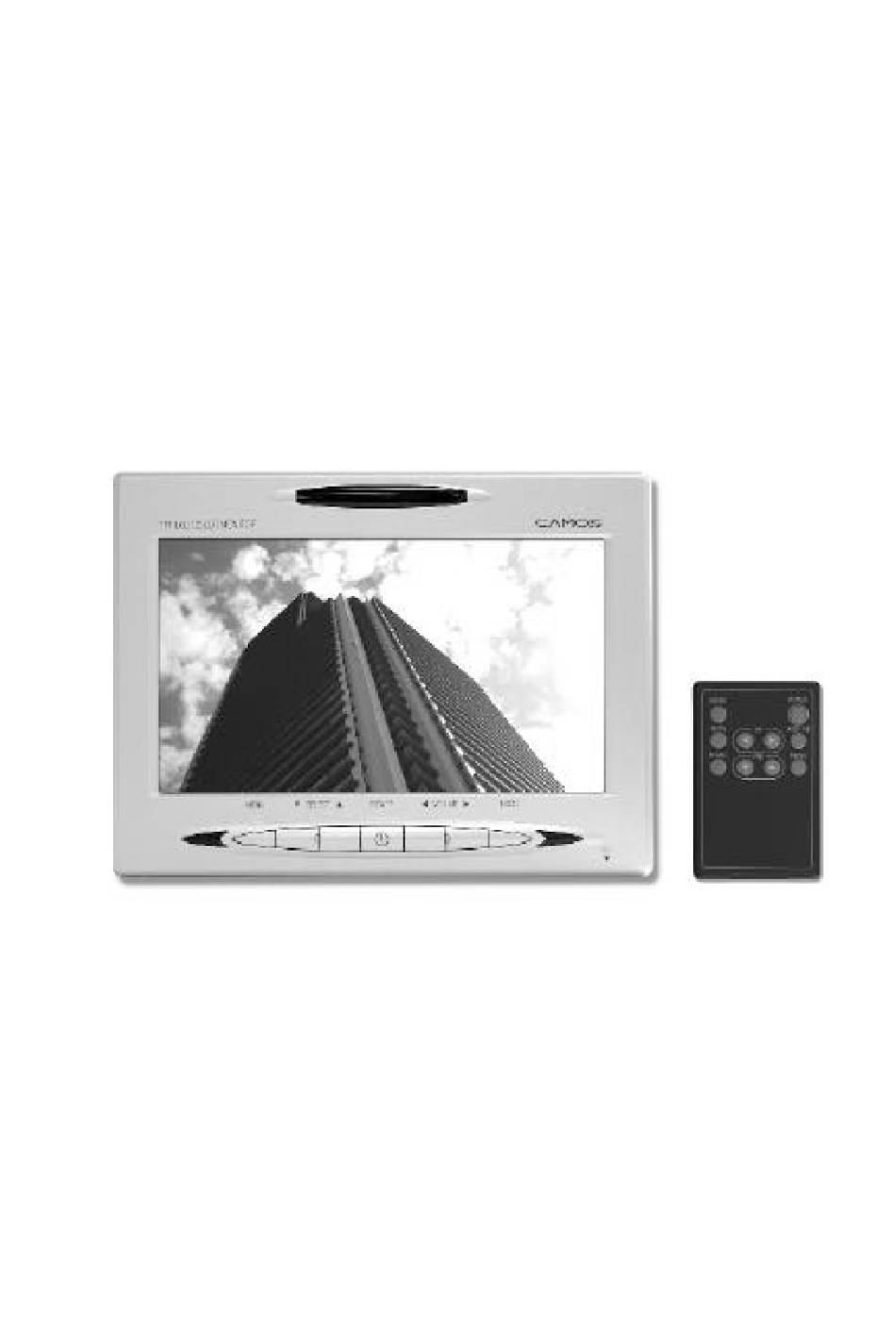

  • Seite 1 CAMOS CM-705 R 7‘‘/ 17,8cm TFT LCD Farbmonitor Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    1. Inhalt 1. Inhalt............2 2. Vorsichtsmassnahmen........ 2 3. Ausstattungsmerkmale........ 3 4. Funktionen (Monitor)........4 5. Funktionen (Fernbedienung)....... 5 6. Einbau............6 7. Anschlüsse..........7 8. Bedienung........... 8 9. Betrieb mit einer Rückfahrkamera....10 10. Anschluss eines Stereokopfhörers....10 11. Betrieb mit Infrarotkopfhörer......10 12.

  • Seite 3: Ausstattungsmerkmale

    3. Ausstattungsmerkmale Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung komplett und sorgfältig durch. eingebauter 8 Bit Mikroprozessor hoch auflösendes, gering reflektierendes TFT LCD Display (1440 x 234 Pixel) elektronische Kontrolle für alle Funktionen, auch per Fernbedienung (POWER, MODE, LAUTSTÄRKE, KONTRAST, HELLIGKEIT, FARBE usw.) mehrsprachiges On Screen Display (7 Sprachen: Deutsch...

  • Seite 4: Funktionen (Monitor)

    4. Funktionen (Monitor) 1. Fenster für Infrarotsender (für optionalen IR-Kopfhörer) 2. MENU Menü-Taste 3. SELECT Menü-Auswahl 4. POWER Ein/Aus-Taste 5. VOLUME Tasten für Lautstärke oder Änderungen der Werte eines angewählten Menüs (z.B. Helligkeit usw.) 6. MODE Auswahltaste für Videoeingang A/V 1 und A/V 2 7.

  • Seite 5: Funktionen (Fernbedienung)

    5. Funktionen (Fernbedienung) POWER Ein/Aus-Taste MODE Auswahltaste für Videoeingang A/V 1 und A/V 2 MUTE Tonstummschaltung VR Lautstärke-Schnelleinstellung oder Änderungen der Werte eines angewählten Menüs (z.B. Helligkeit usw.) AUTO PIC Anwahl von 4 unterschiedlichen Bildein- stellungen (USER, DYNAMIC, NORMAL, MILD) RECALL Anzeige von Monitorstatus und Lautstärke PRO Menü-Auswahl / Funktion MENU Menü-Aufruftaste...

  • Seite 6: Einbau

    6. Einbau 1. Vor dem Einbau des Monitors reinigen Sie die Fläche mit Alkohol. Bringen Sie die Halterung des Monitors so an, dass der Monitor einwandfrei von Ihrem Sitzplatz aus gesehen werden kann. Befestigen Sie den Standfuss mit der Klebefolie (vorher Schutzfolie abziehen) oder mit den Befestigungs- schrauben.

  • Seite 7: Anschlüsse

    Rückfahrkamera zu aktivieren. IR-Fernbedienungsausgang (Remote Out) Wird dieser Anschluss mit einem 3,5mm Stereoklinkenkabel mit dem IR-Fernbedienungseingang eines anderen CAMOS-Gerätes (z.B. SVR-200) verbunden, können sowohl der CM-705R als auch das andere Gerät über den eingebauten Fernbedienungssensor des Monitors bedient werden.

  • Seite 8: Bedienung

    8. Bedienung Wörter in ( ) betreffen die Tasten auf der Fernbedienung. 1. POWER (POWER) Ein-/Aus-Taste Drücken Sie die Power Taste. Die Stand-By-Lampe erlischt. Der Monitor ist eingeschaltet. Drücken Sie erneut die Power Taste. Die Stand-By-Lampe leuchtet und der Monitor ist ausgeschaltet. 2.
  • Seite 9 Manuelle Einstellung des Bildes Wählen Sie das PICTURE USER (Bild-Menü). Drücken Sie die MENU Taste zwei Mal. Auf dem Monitor werden Haupt- und Untermenü des Bildes angezeigt. Kontrast, Helligkeit, Farbe und Farbton werden mit den SELECT (PRO) Tasten eingestellt. Einstellung von Kontrast, Helligkeit, Farbe usw. Wählen Sie Kontrast aus (mit SELECT (PRO) Tasten) Benutzen Sie dann die VOLUME...

  • Seite 10: Betrieb Mit Einer Rückfahrkamera

    Sekunden auf dem Bildschirm angezeigt. 9. Betrieb mit einer Rückfahrkamera An diesen Monitor können Sie eine Rückfahrkamera aus dem CAMOS-Programm (z.B. CM-22) anschließen. Wenn Sie den Standby-Anschluss des CM-705R mit +12Volt der Rückfahrscheinwerfer verbinden, wird der Monitor beim Einlegen des Rückwärtsganges automatisch eingeschaltet und die Rückfahrkamera aktiviert.
  • Seite 11 Reinigung Trennen Sie das Gerät von der Stromversorgung oder schalten Sie das Gerät ab, bevor Sie das Gerät säubern. Reinigen Sie das Gerät mit einem trockenen Stofftuch. Benutzen Sie nur milde Haushaltsreiniger. Niemals mit starken Reinigungsmitteln (z.B. Benzin) säubern, da dieses das Gerät zerstören können.

  • Seite 12: Einsetzen Der Batterie In Fernbedienung

    Zigarettenanzünderadapter, Monitorkabel, Fernbedienung Änderungen der Spezifikationen und des Designs sind ohne Ankündigung möglich.Das Gerät ist CE- und E- geprüft und entspricht den gültigen Vorschriften. Noch Fragen? IMC Camos GmbH Carl-Zeiss-Str. 3 22946 Trittau Tel 04154 / 8083 - 0 imc@imc-multimedia.com...
