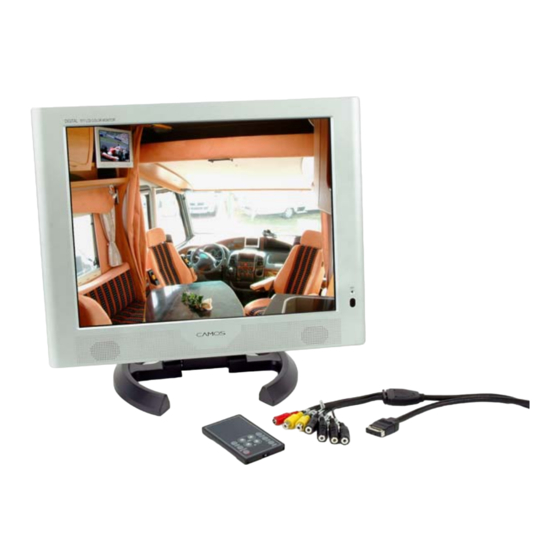

- Seite 1 CM/TM-1510 38cm (15") TFT Farb-TV/Monitor zum Betrieb/Einbau in Fahrzeuge Bedienungsanleitung Ver. 1.1 Vielen Dank für Ihr Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, beachten Sie die nachfolgenden Hinweise bitte sorgfältig.
-
Seite 2: Inhaltsverzeichnis
1. Inhalt 1. Inhalt ................ 2. Vorsichtsmaßnahmen ..........3. Ausstattungsmerkmale ..........4. Monitor/TV ..............5. Fernbedienung ............6. Funktionen ..............7. Picture / Bildmenü ............. 8. Setup-Menü ............... 9. Sound / Audio - Menü ..........10. TV-Menü (nur TM-1510D ........... 11. -
Seite 3: Ausstattungsmerkmale
Wenn das Gerät noch kalt ist, erscheint das Bild zuerst etwas dunkel. Das ändert sich nach einigen Minuten. Flüssigkeiten und andere Gegenstände können dem Gerät schaden, wenn diese in das Gerät eindringen. Öffnen Sie nicht das Gerät. Sie könnten Hochspannung oder anderen Gefahren ausgesetzt werden. -
Seite 4: Monitor/Tv
4. Monitor/TV 1. POWER Ein/Aus-Taste 2. MODE Eingangswahltaste für AV1, 2 (Video), DSUB analog (PC), DVI digital oder TV (nur TM-1510D) und zur Untermenü-Auswahl 3. ◄VOL► Tasten zur Änderung der Werte eines ausgewählten Menüs (z.B. Helligkeit usw.) und zur Lautstärkeeinstellung 4. -
Seite 5: Fernbedienung
5. Fernbedienung 1. POWER Drücken Sie die Power-Taste, um das Gerät ein- oder auszuschalten 2. TV/AV Eingangswahltaste für AV1, 2 (Video), DSUB analog (PC), DVI digital oder TV (nur TM-1510) 3. RECALL Statusanzeige (Eingang, Video-System, Lautstärke) 4. SLEEP Sleeptimer - nur bei TV-Betrieb (TM-1510) - (0 - 120 Minuten in 10-Minutenschritten) 5. -
Seite 6: Funktionen
9. MUTE Ton-Stummschaltung 10. SETUP Aufruf des SETUP-Menüs 11. PICTURE Aufruf des Bild-Menüs 12. SOUND Aufruf des Audio-Menüs 13. 0 - 9 Zifferntasten zur TV-Programmwahl 14. A.MEMO Kanalsuchlauf und Auto-Speicherung (nur TM-1510) 15. CH.SET Wechseltaste für gespeicherte TV-Kanäle - nur TM-1510 (z.B. -
Seite 7: Picture / Bildmenü
7. Picture / Bild - Menü (im TV-Modus entfällt der Menüpunkt "SYSTEM") a) Bei Anschluß eines Computers (DSUB ANALOG): BRIGHTNESS Einstellung der Helligkeit CONTRAST Einstellung Kontrast H POSITION Horizontale Bildposition V POSITION Vertikale Bildposition PHASE Einstellung der Phase PIXEL FREQ. Einstellung der Pixelfrequenz b) Bei Anschluß... -
Seite 8: Setup-Menü
c) Bei Anschluß einer Videoquelle (AV1/AV2): BRIGHTNESS Einstellung der Helligkeit CONTRAST Einstellung Kontrast SHARPNESS Bildschärfe COLOR TINT Farbton (nur bei NTSC) COLOR TONE Farbstärke/-kontrast SYSTEM Auswahl des TV/Videosystems. PAL (Europa) / NTSC (USA, JAPAN) / AUTO (automatische Auswahl) 8. Setup - Menü Bei Anschluß... -
Seite 9: Sound / Audio - Menü
9. Sound / Audio - Menü MUTE Ton-Stummschaltung VOLUME Einstellung Lautstärke TREBLE Tiefen BASS Höhen 10. TV - Menü (nur TM-1510D) TYPE KABEL (inkl. Kabelkanäle, fest eingestellt) CHANNEL Direktanwahl des TV-Kanals DELETE = Löschen des angewählten Kanals ADD/DELETE ADD = Hinzufügen des Kanals FEIN - TUNE Sender-Feinabstimmung (mit den ◄... -
Seite 10: Color - Menü (Farbtemperatur)
TV-Regionen: Deutschland: GERMANY PAL-B/G Spanien: SPAIN PAL-B/G Italien: ITALY PAL-B/G Schweden: SWEDEN PAL-B/G China: PAL-D/K England: UK PAL-I Frankreich: FRANCE SECAM-L Russland: RUSIA SECAM-D/K 11. Color - Menü (Farbtemperatur) Nur bei Anschluß eines Computers (DSUB ANALOG / DVI DIGITAL): 9300K Farbtemperatur 9300K (rot 45/grün 43/blau 50) 7300K Farbtemperatur 7300K (rot 50/grün 47/blau 47) -
Seite 11: Anschlüsse Und Verbindungen
13. Anschlüsse und Verbindungen Rückansicht An die Rückseite des CM/TM-1510D kann z.B. auch ein Wandhalter mit 75mm oder 100mm Befestigungslochabstand (75mm/100mm-VESA- Standard geschraubt werden (wir empfehlen unseren Vesamount 75, Art.-Nr. 7045B oder Vesamount 100, Art.-Nr. 7045C). Vorher muss natürlich der Standfuss abgeschraubt werden. 1. -
Seite 13: Reinigung Und Instanthaltung
7. REMOTE OUT (schwarz) IR-Fernbedienungsausgang. Wird dieser Anschluss durch ein 3,5mm Stereoklinkenkabel mit dem Fernbe- dienungseingang eines anderen CAMOS-Gerätes verbunden, können sowohl der CM/TM-1510 als auch das andere Gerät über den Fernbedienungssensor des Monitors bedient werden. 8. Antennenanschluss (nur TM-1510D) Die den Videoeingängen zugeordneten Audioanschlüsse AUDIO1 /... -
Seite 14: Wartung/Service
Eindringen von Gegenständen oder Flüssigkeiten Führen Sie niemals Gegenstände in das Gerät ein. Sie könnten stromführende Teile treffen und einen Stromschlag bekommen. Das Gerät könnte einen Kurzschluß bekommen oder in Brand geraten. Gießen Sie niemals irgendwelche Flüssigkeiten über das Gerät. Wartung/Service Versuchen Sie nicht, daß... -
Seite 15: Einsetzen Der Batterie In Die Fernbedienung
- IR-Fernbedienung Abmessungen (B x H x T) 381 x 299 x 46 (mm) Gewicht 3,5 kg Änderungen der Spezifikationen und des Designs sind ohne Ankündigung möglich. IMC Camos GmbH, Carl-Zeiss-Str. 3, 22946 Trittau Tel 04154 / 8083 - 0 info@imc-multimedia.com...
