- Seite 1 CWM-700 7” Wassergeschützter Monitor Bedienungsanleitung Vielen Dank für den Erwerb unseres Produktes. Für einwandfreie Bedienung und Anwendung, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. ver. 1.0 PRINTED IN KOREA...
-
Seite 2: Inhaltsverzeichnis
INHALT ..............3 Sicherheitshinweise ................5 Eigenschaften ................. 5 Lieferumfang .................. 6 Der Monitor .................. 8 Funktion ................15 Einstellungen ............19 Anschluss und Einbau ..............21 Technische Daten... -
Seite 3: Sicherheitshinweise
SICHERHEITSHINWEISE Wassergeschützter 7” Monitor Lesen Sie sich bitte die Sicherheitshinweise gut durch, bevor Sie dieses Produkt verwenden. Das Befolgen dieser Anweisungen schützt vor Beschädigungen, die durch den unsachgemäßen Gebrauch des Produktes hervorgerufen werden können. Diese Informationen sind zum besseren Gebrauch des Gerätes. INFO Diese Informationen sind Hinweise zum richtigen Umgang mit die- sem Gerät. - Seite 4 WARNUNG Setzten Sie das Gerät keinen hohen Temperaturen aus, nutzen Sie die richtige Span- nung und Betriebstemperatur . - Es kann zu Stromschlägen und Mängeln kommen. Vermeiden Sie, dass Wasser in das Gerät eindringt und bedienen Sie es nicht mit nassen Händen. - Es kann zu Stromschlägen und Mängeln kommen.
- Seite 5 FEATURE Wassergeschützter 7” Monitor • Wassergeschützt IP 67 (Aluminum Gehäuse) • 4 Kameraeingänge (NTSC/PAL) • Geteiltes Bild möglich • Automatischer Dimmer • 7” WVGA(800x480) Breitbild LCD Panel INHALT Wassergeschützter 7” Monitor • Nach dem Öffnen, überprüfen Sie bitte, ob der Lieferumfang komplett ist. Bei fehlenden Teilen kontaktieren Sie bitte Ihren Händler.
-
Seite 6: Der Monitor

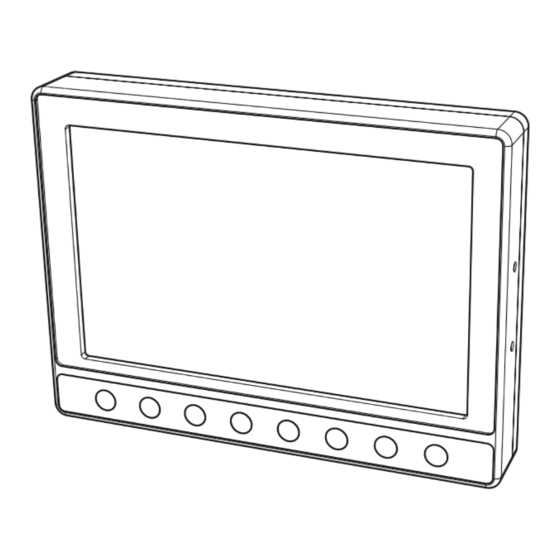

DER MONITOR Wassergeschützter 7” Monitor 1. LCD BILDSCHIRM WVGA (800x480) 2. DIMMER SENSOR Automatische Helligkeitsanpassung 3. TASTEN Dimmer, Modus, Hoch/Runter/Links/Rechts, Menü, Power 4. STAND BY LED Stand By Lampe 5. GEWINDEBOHRUNG Zur Installation der Sonnenblende 6. LAUTSPRECHER Wassergeschützte Lautsprecher 7. GEWINDEBOHRUNG Zur Befestigung der Halterung... -
Seite 7: Funktion
FUNKTION Wassergeschützter 7” Monitor GERÄT AN/AUS CAM1 CAM2 Drücken Sie POWER [ ], um das Gerät an- und auszuschalten. * Ist keine Videoquelle angeschlossen, ist das CAM3 CAM4 Bild schwarz. * Der Monitor zeigt ein 4-fach geteiltes Bild. LAUTSTÄRKEREGELUNG Drücken Sie [ ] , um die Lautstärke zu verändern. - Seite 8 DARSTELLUNG WECHSELN Bei geteiltem Bild, drücken Sie [ ], um die Darstellung zu ändern. 2 -geteiltes Bild 3 -geteiltes Bild 4 -geteiltes Bild 2 -geteiltes Bild 3 -geteiltes Bild 4 -geteiltes Bild AUSWAHL DER VIDEOQUELLE 1) Bei Vollbild Drücken Sie [ ], die Videeoquelle ändert sich in folgender Reihenfolge.
- Seite 9 2) Bei geteiltem Bild Bei geteiltem Bild, drücken Sie Menü [ ], um ins OSD Menü zu gelangen. Im OSD Menü können Sie mit den Pfeiltasten [ ] zwischen den Kameras wählen. Mit dem Pfeil [ ] bestätigen Sie Ihre Wahl. SELECT INPUT CAM2 SPLIT SCREEN SETUP...
- Seite 10 Normal / Gespiegeltes Bild 1) KAMERA1 oder KAMERA2 im Vollbild MIRROR SET CAM1 CAM1 TRIGGER SETUP CAM1 GESPIEGELT CAM2 GESPIEGELT VOLLBILD CAM3 NORMAL GETEILTES BILD CAM4 GESPIEGELT Drücken Sie Menü [ Drücken Sie Menü[ Wählen Sie mit den Pfeiltasten ] ,und bestätigen Sie mit [ 2) KAMERA3 oder KAMERA4 im Vollbild MIRROR SET CAM3...
- Seite 11 Ändern der Bilddarstellung, wenn die Stand-By Leitung verwendet wird Was ist ein “Stand-By Signal”? Diese Steuerleitungen werden verwendet, wenn z.B. eine Kamera so angeschlossen ist, dass Sie einschaltet, sobald der Rück- wärtsgang eingelegt wird. Im Bsp. werden die Leitungen wie folgt genutzt: Kamera 1 (Linker Blinker), Kamera 2 (rechter Blinker, Kamera 3 (Rücklicht), Kamera 4 ( Frontkamera).
- Seite 12 3) Ist die Stand-by Leitung des Rückwärtsganges aktiv, wird diese im Vollbildmodus dar- gestellt. Mit den Pfeiltasten wählen Sie das geteilte Bild [ CAM1 CAM3 ]-Taste CAM3 CAM3 CAM2 ] Taste 4) Wenn Sie den Warnblinker einschalten, zeigt das Display alle 4 Kamerabilder, auch wenn Sie vorher im AV-Modus waren.
- Seite 13 5) Wenn mehr als ein Stand-By Signal angeschaltet ist, werden die Kamerabilder in folgender Reihefolge dargestellt: STAND-BY REIHENFOLGE Kamera 3(Rücklicht) > Kamera 1+2(Warnblinker) > Kamera1(Linksblinker) > Kamera 2(Rechtsblinker) > Kamera 4 INFO CAM1 CAM1 CAM4 CAM3 Vorher Stand-By Kam 1+3 Kamera 3 geht aus.
-
Seite 14: Einstellungen
EINSTELLUNGEN Wassergeschützter 7” Monitor Video Standard System, NTSC / PAL PICTURE SETUP 1) Drücken Sie Menü [ ], um zu den DIMMER Bildeinstellungenn im OSD Menü zu BRIGHT CONTRAST gelangen . 2) Wählen Sie mit [ ]- Tasten den Menüpunkt SATURATION LANGUAGE ENGLISH... -
Seite 15: Spracheinstellungen
Bildeinstellungen 1) Drücken Menü, PICTURE SETUP Bildeinstellungenn im OSD Menü zu DIMMER gelangen . BRIGHT CONTRAST 2) Wählen Sie mit [ ]- Tasten den SATURATION Menüpunkt und verändern Sie mit den LANGUAGE ENGLISH ]- Tasten die Einstellungen. VIDEO SYSTEM NTSC RESET >... - Seite 16 INSTALLATION Wassergeschützter 7” Monitor * Deckenhalterung (optional) Doppelseitiges Klebeband 1. Installierenn Sie die Deckenhalterung mit den mitgelieferten Schrauben, wie im Schaubild 2. Fixieren Sie den Monitor mit Doppelseitiges der Feststellschraube. Klebeband 1. Stellen Sie sicher, dass hinter dem Monitor keinen Wärmestau entstehen kann. 2.
-
Seite 18: Technische Daten
TECHNISCHE DATEN Wassergeschützter 7” Monitor Bildschirmgröße 7 “ Auflösung WVGA (800x480) LCD Panel Helligkeit 250cd/m² Kontrast 400:1 Blickwinkel(L/R/O/U) 70˚ / 70˚ / 45˚ / 55˚ Spannung DC 12V ~ 24V Stromversor- Verbrauch 450mA (DC 12V, nur Monitor) gung Input System NTSC NTSC / PAL H : 15.734 kHz / V : 59.94 Hz... - Seite 20 Bedienungsanleitung...
