NOTIEREN SIE BITTE IHRE MODEL NR. Die Model- und Seriennr. befinden sich auf der Rückseite des Monitors.
MODELNUMMER :
SERIALNUMMER :
CM-703W

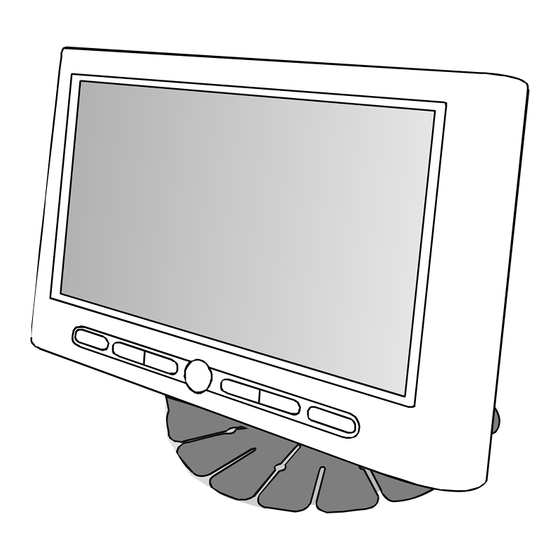

7" TFT LCD FARBMONITOR
BEDIENUNGSANLEITUNG
Vielen Dank für das Vertrauen in unser Produkt.
Um Fehler bei der Montage und Handhabung zu vermeiden,
beachten Sie die nachfolgenden Hinweise bitte sorgfältig.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Camos CM-703W
Inhaltszusammenfassung für Camos CM-703W
- Seite 1 CM-703W 7” TFT LCD FARBMONITOR BEDIENUNGSANLEITUNG Vielen Dank für das Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, beachten Sie die nachfolgenden Hinweise bitte sorgfältig. NOTIEREN SIE BITTE IHRE MODEL NR. Die Model- und Seriennr. befinden sich auf der Rückseite des Monitors.
-
Seite 2: Inhaltsverzeichnis
Inhalt 7” TFT LCD FARBMONITOR 1. Vorsichtsmaßnahmen ..............2. Ausstattungsmerkmale ............3. Bedienung ....................4. Funktionen ....................5. Anschlüsse ....................6. Installation ....................7. Technische Daten ................ -
Seite 3: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig durch. Schließen Sie die Kabel genau nach Anweisung an. Benutzen Sie das Gerät nur bei Temperaturen zwischen 0 ° C bis + 50 ° C. Wenn das Gerät noch kalt ist, erscheint das Bild zuerst etwas dunkel. Das ändert sich nach einigen Minuten. -
Seite 4: Ausstattungsmerkmale
Ausstattungsmerkmale Kompakter und leichter TFT-Farbmonitor mit sehr hellem, kontrastreichem Bild 7 OSD Sprachen (Englisch, Deutsch, Französisch, Italienisch, Spanisch, Japanisch, und Koreanisch) Komfortables Bildschirm-Menü (On Screen Display / OSD) mit Anzeige aller Funktionen auf dem Bildschirm 2 AV-Eingänge (AV1 (Kamera)/AV2) 4 Bildschirm-Modi (Vollbild, Breitbild, Normal, Kino) Niedriger Stromverbrauch... -
Seite 5: Bedienung
Bedienung 2. Before Use S ET UP / BILD Auswahlfunktion MENÜ MENÜ / Einstellungen UP / DOWN MENÜ AN / AUST aste POWER VOR/ ZURÜCK T ON / MENÜ Einstellungen MODE AV1 / AV2 Auswahlfunktion... -
Seite 6: Funktionen
Funktionen POWER AN/AUS Taste Drücken Sie die POWER Taste, um das Gerät einzuschalten. Drücken Sie erneut die Power-Taste, um das Gerät auszuschalten. MODE Mit dieser Funktion ändern Sie das Video-Signal. Während des Umschaltens ist das Display für 6 Sek. ausgeblendet. Drücken Sie die Mode-Taste AV1 oder AV2 erscheint auf dem Display und wird nach 6 Sekunden automatisch ausgeblendet. - Seite 7 MENÜ Einstellungen des Bildmenüs Verwenden S ie die MENÜ-Taste, um die Einstellungen des Hauptmenüs zu ändern. Sobald die Menüpunkte rot unterlegt sind, können Sie die Änderungen vornehmen. SETUP BILD KAMERA Verwenden Sie die MODE-T aste, um in das Unterm enü zu gelangen. Um die Funktionen im Unterm enü...
- Seite 8 2. BILD Wählen Sie die Up/Down-Tasten, um Kontrast, Helligkeit, Farbe und Farbton auszuwählen. KONTRAST Um die gewählte Einstellung zu ändern, HELLIGKEIT drücken Sie die Lautstärke-Tasten. Die Veränderung FARBE FARBTON wird ebenfalls anhand des Balkens dargestellt. KONTRAST KONTRAST KONTRAST HELLIGKEIT HELLIGKEIT HELLIGKEIT FARBE FARBE...
-
Seite 9: Anschlüsse
2. Before Use Anschlüsse 1. AV Anschlüsse (MRM-012A) Adapter für Zigarettenanzünder DC12V~ 24V (RED) Stecker für Zigarettenanzünder VIDEO 1 (GELB) VIDEO 2 (GELB) AUDIO 1L AUDIO 2R (WEISS ) (ROT ) AUDIO 2L (WEISS ) AUDIO 1R (ROT ) -
Seite 10: Kamera-Anschlüsse
2. Kamera-Anschlüsse (MDM-031A) S T AND BY + * Verbinden Sie dieses Kabel mit dem “+”-Pol Ihres VIDEO 2 KAMERA(AV1) Rückfahrlichts (GELB) Stecker für Zigarettenanzünder DC12V~ 24V (ROT ) Adapter für Zigarettenanzünder AUDIO 2R (ROT ) AUDIO 2L (WEIS S ) -
Seite 11: Installation
2. Before Use Installation 1. Vor dem Einbau des Monitors reinigen Sie bitte die Fläche mit Alkohol. Bringen Sie die Halterung des Monitors so an, dass der Monitor einwandfrei von Ihrem Sitzplatz aus gesehen werden kann. Befestigen Sie den Standfuss mit der Klebefolie (vorher Schutzfolie abziehen) oder mit den Befestigungsschrauben. -
Seite 12: Spezifikationen
Spezifikationen SPEZIFIKATIONEN PRODUKT NTSC BILDSCHIRMGRÖßE 17.78 c m (7.0 Inc h) PIXEL 112,320PIXEL 1440(B) x 234(H)DOT S LOCHABST AND 0.107(B) x 0.370(H)mm HELLIGKEIT BILDS CHIRM 400 c d/m ANZEIGEBEREICH 154.08(B) x 86.58(H)m m BLICKWINKEL(H/U/D) 60deg / 50deg / 40deg(H/U/D) DC 12V ~ 24V VOLT S T ROMVERBRAUCH 9 WAT T...
