BEDIENUNGSANLEITUNG

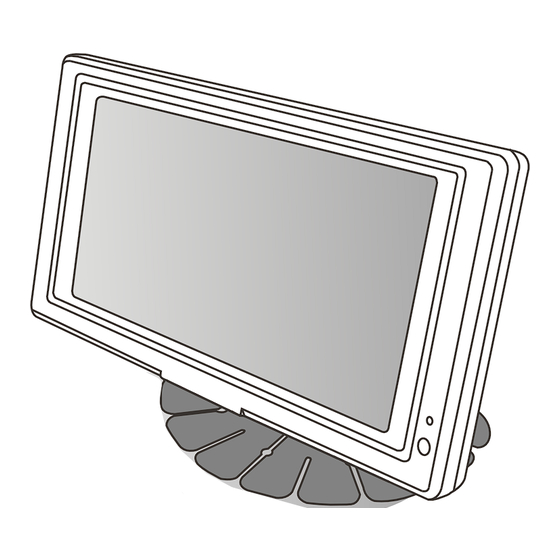

7" TFT LCD FARBMONITOR
BEDIENUNGSANLEITUNG
Vielen Dank für das Vertrauen in unser Produkt.
Um Fehler bei der Montage und Handhabung zu vermeiden,
beachten Sie die nachfolgende Hinweise bitte sorgfältig.
NOTIEREN SIE BITTE IHRE MODEL NR. Die Model- und Seriennummer befinden sich auf der Rückseite des Monitors.
MODELNUMMERr :
SERIENNUMMER :
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Camos CM-708R
Inhaltszusammenfassung für Camos CM-708R
- Seite 1 7" TFT LCD FARBMONITOR BEDIENUNGSANLEITUNG Vielen Dank für das Vertrauen in unser Produkt. Um Fehler bei der Montage und Handhabung zu vermeiden, beachten Sie die nachfolgende Hinweise bitte sorgfältig. BEDIENUNGSANLEITUNG NOTIEREN SIE BITTE IHRE MODEL NR. Die Model- und Seriennummer befinden sich auf der Rückseite des Monitors. MODELNUMMERr : SERIENNUMMER :...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Vorsichtsmaßnahmen 1. Vorsichtsmaßnahmen Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme des Gerätes sorgfältig durch. 2. Ausstattungsmerkmale Schließen Sie die Kabel genau nach Anweisung an. 3. Bedienung Benutzen Sie das Gerät nur bei Temperaturen zwischen 4. Funktionen 0 ° C bis + 50 ° C. Wenn das Gerät noch kalt ist, erscheint das Bild zuerst 5. -
Seite 3: Ausstattungsmerkmale
Bedienung Ausstattungsmerkmale Kompakter und leichter TFT-Farbmonitor mit sehr hellem, kontrastreichem Bild 7 OSD Sprachen (Englisch, Deutsch, Französisch, Italienisch, Spanisch, Japanisch, und Koreanisch) Komfortables Bildschirm-Menü (On Screen Display / OSD) mit Anzeige aller Funktionen auf dem Bildschirm 12 ~ 24V DC 4 Bildschirm-Modi (Vollbild, Breitbild, Normal, Kino) Niedriger Stromverbrauch Dimmfunktion... -
Seite 4: Funktionen
Funktionen MENÜ instellungen des Bildmenüs Verwenden Sie die MENÜ-Taste, um die Einstellungen des Hauptmenüs zu ändern. Sobald die Menüpunkte rot unterlegt sind, können Sie die Änderungen vornehmen. AN/AUS Taste Drücken Sie die POWER Taste, um das Gerät einzuschalten. SETUP BILD KAMERA Drücken Sie erneut die Power-Taste, um das Gerät auszuschalten. -
Seite 5: Anschlüsse
Anschlüsse 2. BILD Wählen Sie die Up/Down-Tasten, um Kontrast, Helligkeit, Farbe und Farbton auszuwählen. KONTRAST Um die gewählte Einstellung zu ändern, HELLIGKEIT drücken Sie die Lautstärke-Tasten. Die Veränderung FARBE FARBTON wird ebenfalls anhand des Balkens dargestellt. KONTRAST KONTRAST KONTRAST HELLIGKEIT HELLIGKEIT HELLIGKEIT FARBE... -
Seite 6: Spezifikationen
Spezifikationen Installation SPEZIFIKATIONEN 1. Vor dem Einbau des Monitors reinigen Sie bitte die Fläche mit Alkohol. PRODUKT NTSC Bringen Sie die Halterung des Monitors so an, dass der Monitor 17.78 cm (7.0 Inch) BILDSCHIRMGRÖßE einwandfrei von Ihrem Sitzplatz aus gesehen werden kann. PIXEL 112,320PIXEL 1440(B) x 234(H)DOTS Befestigen Sie den Standfuß... - Seite 7 Notizen Notizen...
- Seite 8 BEDIENUNGSANLEITUNG * Änderungen des Designs und der Spezifikationen sind ohne Vorankündigung möglich. ver. 1.0 PRINTED IN KOREA...
- Seite 9 BEDIENUNGSANLEITUNG Vielen Dank für den Erwerb unseres Produktes. Für einwandfreie Bedienung und Anwendung, lesen Sie diese Bedienungsanleitung bitte sorgfältig durch. CM-46 SHUTTTER KAMERA FÜR FAHRZEUGE...
-
Seite 10: Installation
INHALT SHUTTER KAMERA FÜR FAHRZEUGE SICHERHEITSHINWEISE ..............3 EIGENSCHAFTEN ...................4 LIEFERUMFANG ..................4 INSTALLATION ..................5 ANSCHLUSS ..................... 6 REINIGUNG und INSTANDHALTUNG ......... 7 TECHNISCHE DATEN ................8 IMC GmbH • Carl-Zeiss-Str. 7 • 22946 Trittau Tel. 04154 - 8083-0 • Fax 04154 - 8083-20... -
Seite 11: Sicherheitshinweise
SICHERHEITSHINWEISE SHUTTER KAMERA FÜR FAHRZEUGE Bitte beachten Sie die Sicherheitshinweise. Unsachgemäße Bedienung kann zu starken Beschädigungen führen. “GEFAHR” und “VORSICHT” Symbole werden je nach Sicherheitsrisiko un- terschieden. Kann bei Nichtbeachten zu schweren Verletzungen GEFAHR oder Todesfolge führen. Kann bei Nichtbeachten zu Zerstörung oder verkürzter VORSICHT Lebensdauer des Gerätes führen. -
Seite 12: Eigenschaften
EIGENSCHAFTEN SHUTTER KAMERA FÜR FAHRZEUGE • 1/3” SONY Farb- CCD Sensor • 6 IR LEDs für Nachtsicht Normales Fahren • Integriertes Mikrofon Shutter ist geschlossen • Beheizbar • Wasserdicht (IP-67) Rückwärtsfahren • Aluminium Druckgussgehäuse Shutter wird automatisch geöffnet • Nachtsicht über CdS Sensor •... -
Seite 13: Installation
INSTALLATION SHUTTER KAMERA FÜR FAHRZEUGE 1. Wählen Sie die Position für den Einbau der Kamera so aus, dass das Bild den ge- samten Bereich hinter Ihrem Fahrzeug auf dem Monitor zeigt. 2. Befestigen Sie den Haltebügel mit dem mitgelieferten Klebestreifen und/oder den Schrauben und Federscheiben. -
Seite 14: Anschluss
ANSCHLUSS SHUTTER KAMERA FÜR FAHRZEUGE Isolierband CM-46 Monitor (Optional) Verlängerungskabel(18m) Vor dem Herstellen der Verbindung die Masseverbindung der Batterie ab- klemmen, um einen Kurzschluss zu vermeiden. Beim Anschluss auf richtigen und festen Sitz des Steckers achten. Nicht ge- waltsam versuchen die Verbindung herzustellen. Dies kann eine Fehlfunk- tion zur Folge haben. -
Seite 15: Reinigung Und Instandhaltung
REINIGUNG und INSTANDHALTUNG SHUTTER KAMERA FÜR FAHRZEUGE • Reinigen Sie das Gerät nur mit einem trockenen Stofftuch. Benutzen Sie nur milde Haushaltsreiniger. Niemals starke Reinigungsmittel wie Verdünner oder Benzin ver- wenden, da diese das Gerät zerstören können. REINIGEN Trennen Sie das Gerät vor dem Reinigen von der Stromversorgung. Benutzen Sie keine starken Reinigungsmittel wie Verdünner oder Benzin, da diese das Gerät zerstören können.
