Beschreibung Der Empfangseinheit - ELCA E1-MINI Betriebsanleitung

Beschreibung der Empfangseinheit

11 Beschreibung der Empfangseinheit
A
B
RADIOC ONTROLS
UNITA' RICEVENTE
RECEIVING UNIT
Radio remote system type:
Receiving unit model:
Freq. range:
RX module:
Protection degree: IP65
Power supply:
Rated current:
E D
F
G
H
J
ELCA
E1
AR E1-MINI
434.050 434 90 - .7 MHz
MR32EL
12-30 V 550mA
12-24 V 50/60Hz 600mA
Made in Italy
C
S
R
M
Q
P
N
M
L
K

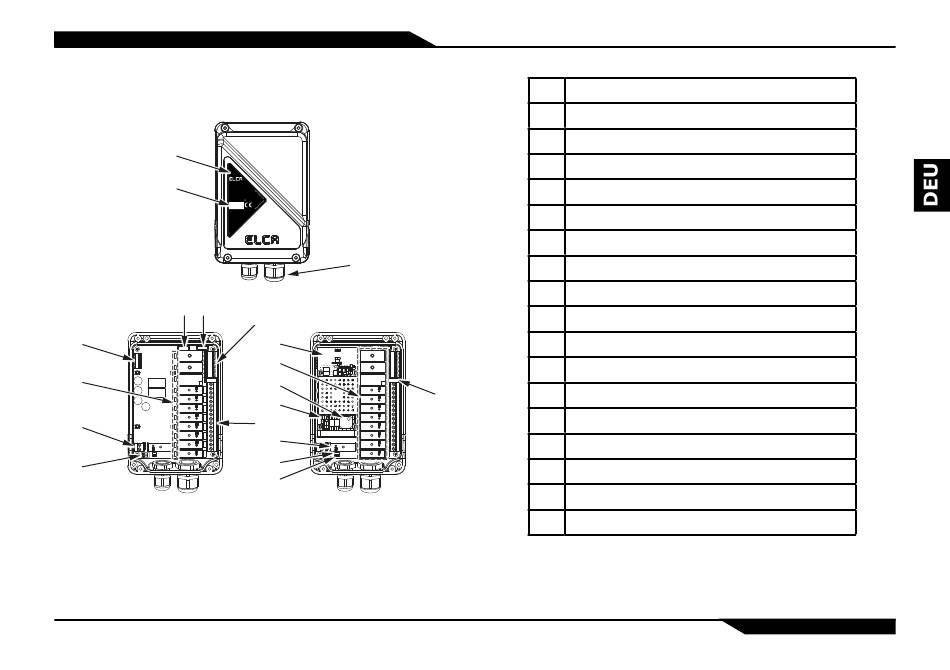

A Typenschild
B Serial numb
C Kabelverschraubung oder Stecker
D
Schmelzsicherung für die Speisung (F1)
E Schmelzsicherung der STOP-Kontakte (F2)
F Verbinder FEEDBACK-Eingang
G RELAIS-STATUS-LED
H Verbinder START-Ausgang
J
DIP-Schalter
K LED STATUS
L START-LED
M Relais
T
N Relais-Verbinder
P LED POWER
Q Codeschlüssel
R
Funkempfängermodul
S Verbinder Versorgungseingang - STOP - SAFETY
T Schmelzsicherung der SAFETY-Kontakte (F3)
