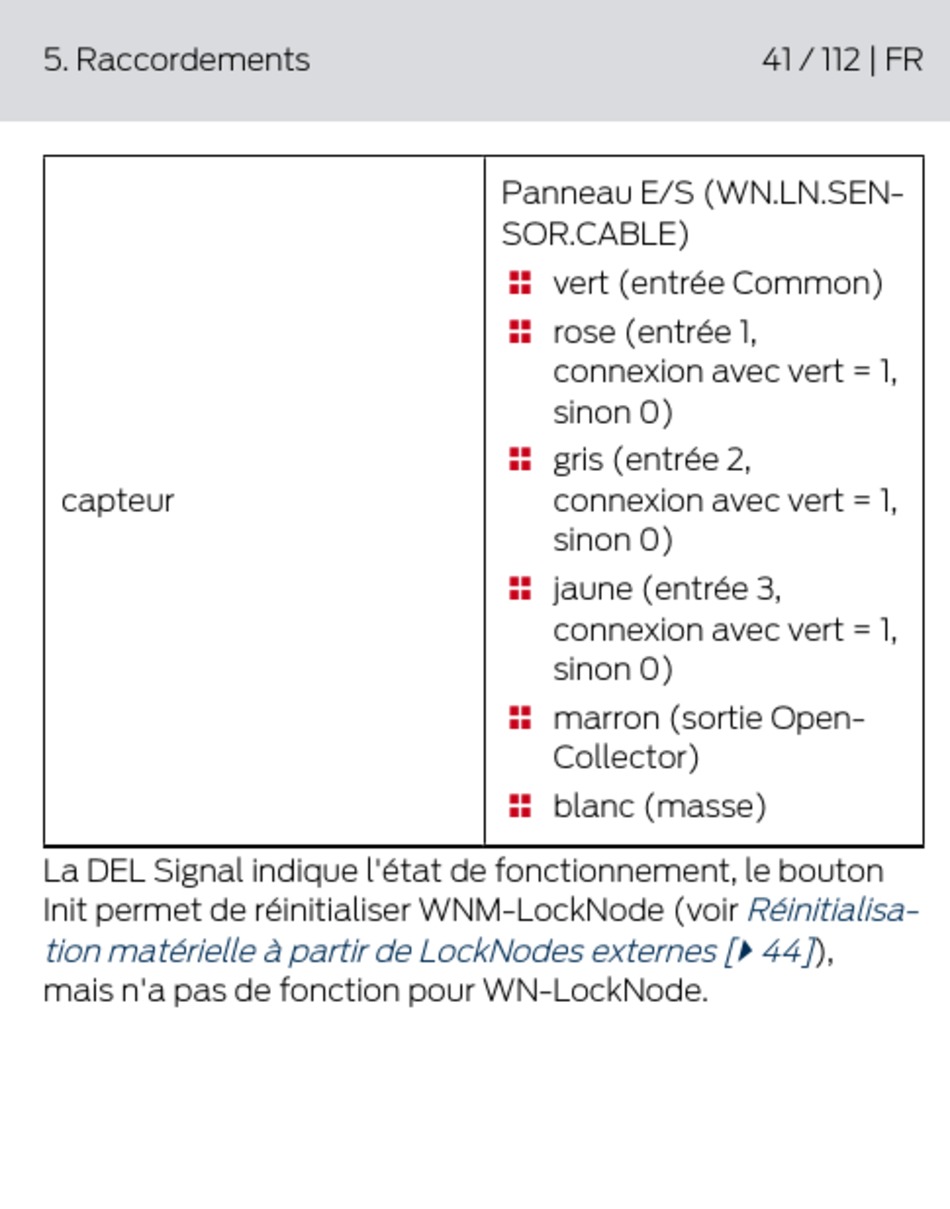

5. Raccordements
capteur
La DEL Signal indique l'état de fonctionnement, le bouton
Init permet de réinitialiser WNM-LockNode (voir
tion matérielle à partir de LockNodes externes [} 44]
mais n'a pas de fonction pour WN-LockNode.
Panneau E/S (WN.LN.SEN-
SOR.CABLE)
vert (entrée Common)

rose (entrée 1,

connexion avec vert = 1,
sinon 0)
gris (entrée 2,

connexion avec vert = 1,
sinon 0)
jaune (entrée 3,

connexion avec vert = 1,
sinon 0)
marron (sortie Open-

Collector)
blanc (masse)

41 / 112 | FR
Réinitialisa-
),
