Schaltplan

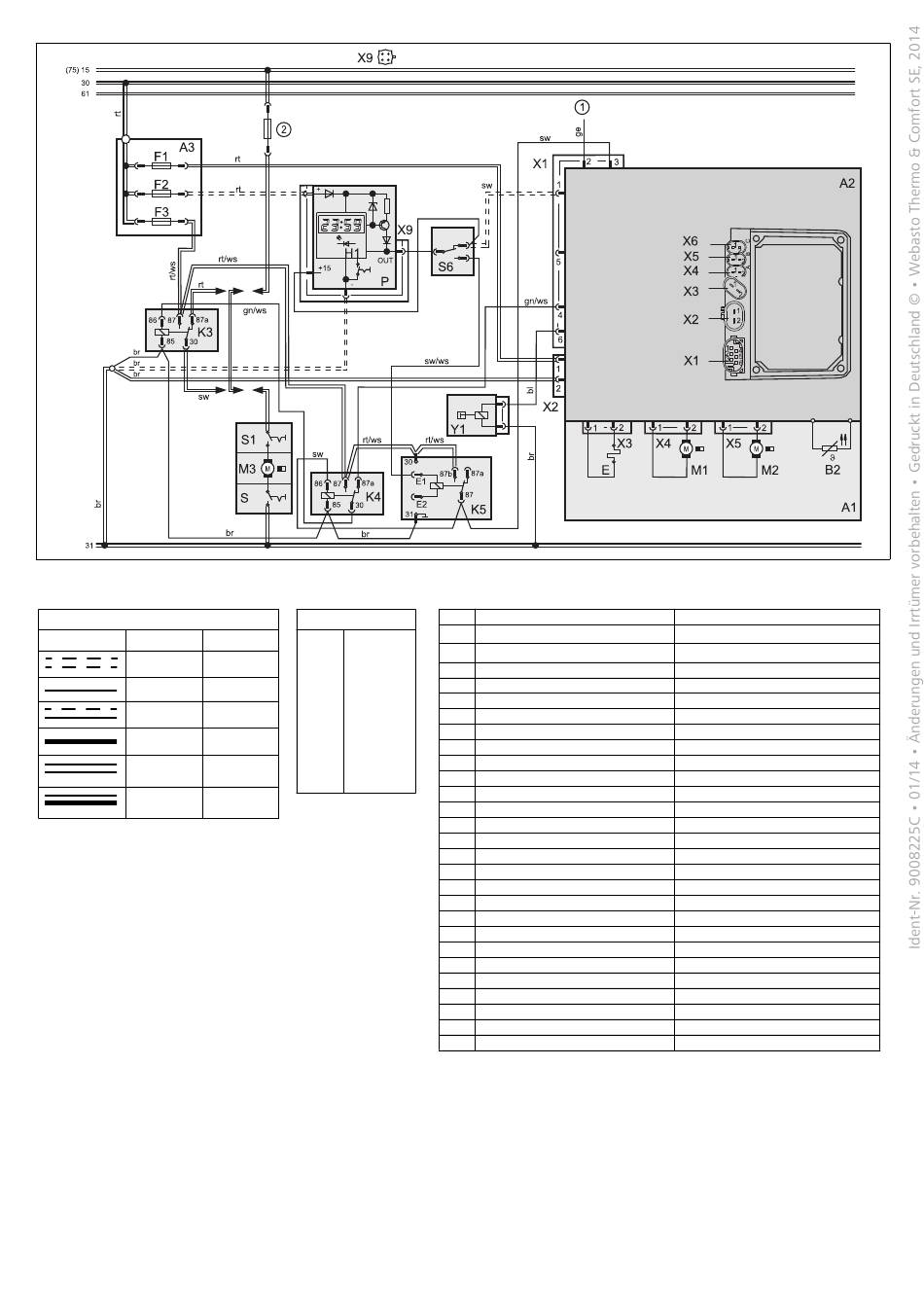

Bild 3: Automatikschaltung für Thermo Top C Motorcaravan, 12 V Vorwahluhr und Wechselschalter Motor/Kabine
Leitungsquerschnitte
< 7,5 m
2
0,5 mm
2
0,75 mm
2
1,0 mm
2
1,5 mm
2
2,5 mm
2
4,0 mm
Webasto Thermo & Comfort SE
Postfach 1410
82199 Gilching
Deutschland
Besucheradresse:
Friedrichshafener Str. 9
82205 Gilching
Deutschland
Internet: www.webasto.com
Technical Extranet: http://dealers.webasto.com
Nur innerhalb von Deutschland
Tel.:
0395 5592 444
E-mail:
technikcenter@webasto.com
Leitungsfarben
7,5 - 15 m
bl
blau
br
braun
2
0,75 mm
ge
gelb
2
1,5 mm
gn
grün
gr
grau
2
1,5 mm
or
orange
2
rt
rot
2,5 mm
sw
schwarz
2
4,0 mm
vi
violett
ws
weiß
2
6,0 mm
Pos. Benennung
➀
Diagnose
➁
fahrzeugeigene Gebläsesicherung
A1
Heizgerät
A2
Steuergerät
A3
Anschlussbox
B2
Temperatursensor
E
Glühstift / Flammwächter
F1
Sicherung 20 A
F2
Sicherung 1 A
F3
Sicherung 25 A
H1
Leuchtdiode (in Pos. P)
K3
Relais
K4
Relais
K5
Relais
M1
Motor
M2
Motor
M3
Motor
P
Vorwahluhr, digital
S1
Schalter für Fahrzeuggebläse
S2
Schalter für Fahrzeuggebläse
S6
Wechselschalter
X1
Steckverbindung 6polig
X2
Steckverbindung 2polig
X3
Steckverbindung 2polig
X4
Steckverbindung 2polig
X5
Steckverbindung 2polig
X6
Steckverbindung 2polig
Im Fall einer mehrsprachigen Version ist Deutsch verbindlich.
In multilingual versions the German language is binding.
Om det förekommer en flerspråkig version är den tyska bindande.
2
Bemerkung
Thermo Top C Motorcaravan
Flachsicherung DIN 72581 Teil3
Flachsicherung DIN 72581 Teil3
Flachsicherung DIN 72581 Teil3
Einschaltkontrolle
Fahrzeuggebläse
Brennluftgebläse
Kühlmittelpumpe
Fahrzeuggebläse
für Vorwahlbetrieb
je nach Fahrzeug S1 oder S2
je nach Fahrzeug S1 oder S2
Motor / Kabine
wasserabweisend
wasserabweisend
wasserabweisend
wasserabweisend
wasserabweisend
wasserabweisend
