Inhaltsverzeichnis

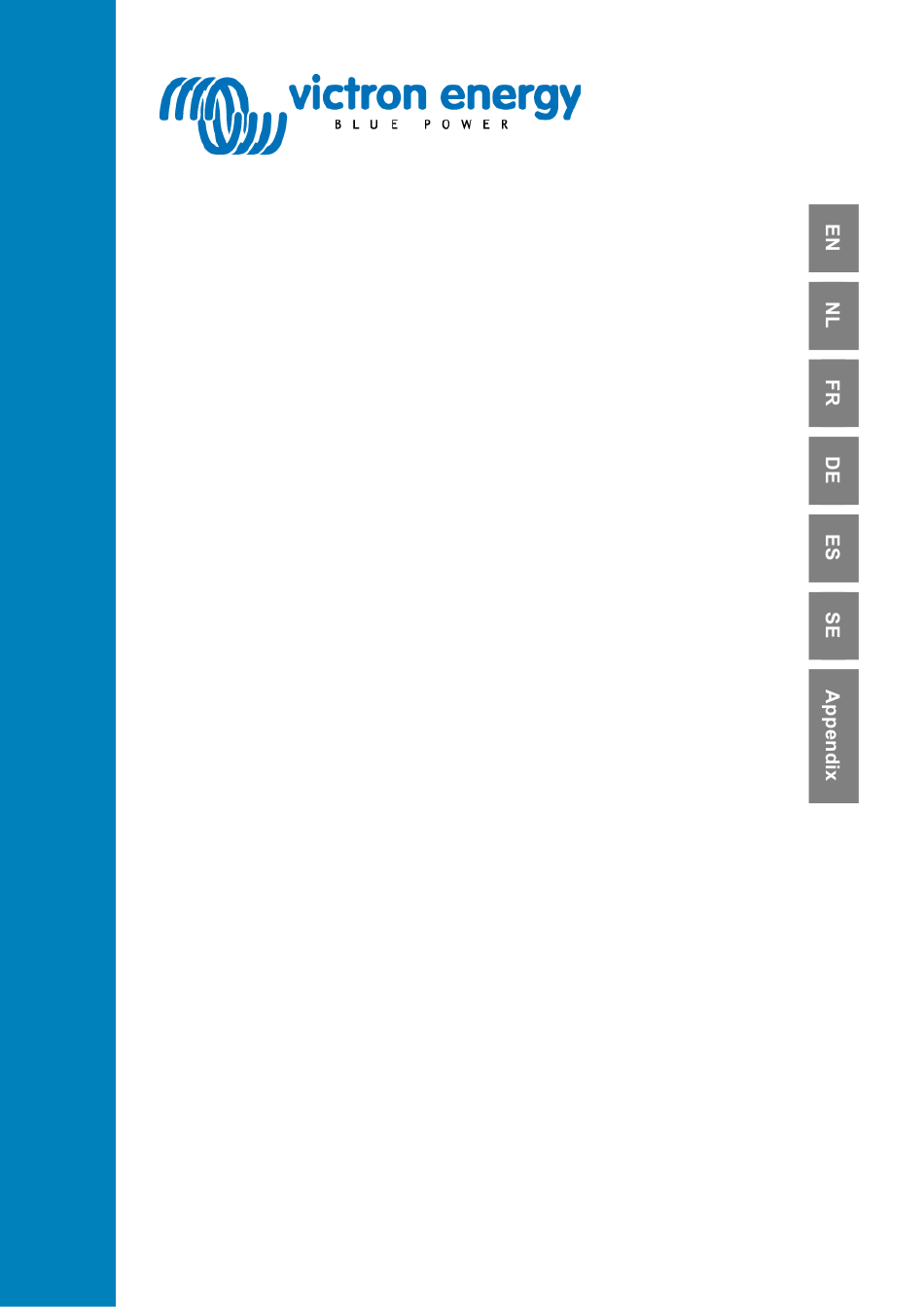

MultiPlus
(with firmware xxxx400 or higher)
12 | 3000 | 120 - 16 | 230/240V
12 | 3000 | 120 - 50 | 230/240V
24 | 3000 | 70 - 16 | 230/240V
24 | 3000 | 70 - 50 | 230/240V
48 | 3000 | 35 - 16 | 230/240V
48 | 3000 | 35 - 50 | 230/240V
Manual
Handleiding
Manuel
Anleitung
Manual
Användarhandbok

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Victron energy MultiPlus 12/3000/120-16

Inhaltszusammenfassung für Victron energy MultiPlus 12/3000/120-16

  • Seite 1 Manual Handleiding Manuel Anleitung Manual Användarhandbok MultiPlus (with firmware xxxx400 or higher) 12 | 3000 | 120 - 16 | 230/240V 12 | 3000 | 120 - 50 | 230/240V 24 | 3000 | 70 - 16 | 230/240V 24 | 3000 | 70 - 50 | 230/240V 48 | 3000 | 35 - 16 | 230/240V 48 | 3000 | 35 - 50 | 230/240V...

  • Seite 3: Sicherheitshinweise

    HINWEIS: Dieses Handbuch ist für Produkte mit der Firmware xxxx400 oder höher gedacht (wobei x jede Zahl sein kann). Die Firmware-Nummer befindet sich auf dem Mikroprozessor. Dafür zunächst die Frontplatte entfernen. Es ist möglich, ältere Geräte zu aktualisieren, solange dieselbe siebenstellige Nummer entweder mit 26 oder 27 beginnt. Beginnt sie jedoch mit 19 oder 20, haben Sie einen veralteten Mikroprozessor und eine Aktualisierung auf 400 oder höher ist nicht möglich.
  • Seite 4 2. BESCHREIBUNG 2.1 Allgemeines Der MultiPlus ist ein äußerst leistungsfähiger Sinus-Wechselrichter in Kombination mit einem Batterieladegerät und einem automatischen Umschalter in einem gemeinsamen kompakten Gehäuse. Darüber hinaus hat der MultiPlus folgende zusätzliche und einzigartige Leistungsmerkmale: Automatische unterbrechungsfreie Umschaltung Falls die äußere Spannungsversorgung ausfällt (Landanschluss oder Generator schalten ab) übernimmt der Wechselrichter im MultiPlus automatisch die Versorgung der angeschlossenen Verbraucher.

  • Seite 5: Batterieladegerät

    Weitere Informationen erhalten Sie in unserer Informationsbroschüre: Self Consumption or Grid Independence with the Victron Energy Storage Hub (Eigenverbrauch oder Netzunabhängigkeit mit dem Speicherhub von Victron Energy). Die entsprechende Software kann auf unserer Website heruntergeladen werden. Programmierung mit DIP-Schaltern, dem VE.Net Paneel oder dem PC Der MultiPlus wird einsatzbereit geliefert.

  • Seite 6: Betrieb

    3. BETRIEB 3.1 On/off/Charger Only-Schalter Nach dem Einschalten (Schalter “on”) ist das Gerät betriebsbereit. Der Wechselrichter arbeitet und die LED-Anzeige „inverter on“ leuchtet auf. Spannung, die am "AC-in"-Anschluss, dem Wechselstromanschluss anliegt, wird zunächst überprüft und, wenn innerhalb der Spezifikation befunden, zum "AC-out"-Anschluss, dem Wechselstromverbraucheranschluss durchgeschaltet. Der Wechselrichter wird ausgeschaltet, die LED-Anzeige „mains on“...
  • Seite 7 3.4 LED Anzeigen LED aus LED blinkt LED leuchtet Wechselrichter Charger Inverter Mains on Inverter on Bulk Overload Der Wechselrichter ist in Betrieb und Strom fließt zu den Verbrauchern. Absorption Low battery charger only Float Temperature Charger Inverter Mains on Inverter on Die Nennleistung des Gerätes ist Bulk...
  • Seite 8 Charger Inverter Mains on Inverter on Der Wechselrichter hat sich wegen Bulk Overload erhöhter Gerätetemperatur abgeschaltet. Absorption Low battery charger only Float Temperature Charger Inverter - Wenn die LEDs abwechselnd Mains on Inverter on blinken, ist die Batterie fast leer und die Nennleistung ist überschritten.
  • Seite 9 Charger Inverter Mains on Inverter on Die Netzspannung ist Bulk Overload durchgeschaltet und das Ladegerät befindet sich im Ladeerhaltungsmodus ("float"). Absorption Low battery charger only Float Temperature Charger Inverter Mains on Inverter on Die Netzspannung ist Bulk Overload durchgeschaltet und das Ladegerät befindet sich im Ausgleichsmodus.

  • Seite 10: Installation

    4. Installation Dieses Produkt darf nur durch qualifiziertes Fachpersonal eingebaut werden. 4.1 Einbauort Das Gerät soll an einem trockenen und gut belüfteten Platz möglichst nahe zur Batterie installiert werden. Ein Abstand von ca.10 cm sollte aus Kühlungsgründen um das Gerät herum frei bleiben. Übermäßig hohe Umgebungstemperatur führt zu: Verkürzter Lebensdauer.
  • Seite 11 4.3 Anschluss der Wechselstromkabel Der MultiPlus entspricht der Sicherheitsklasse I (mit Sicherungserdung). Eine unterbrechungsfreie Schutzerdung muss an den Klemmen des Wechselstromein- und/oder -ausgangs und/oder dem Erdungspunkt an der Gehäuseaußenseite angebracht werden. Der MultiPlus ist mit einem Erdungsrelais ausgestattet (Relais H, siehe Anhang B), das den Null-Ausgang automatisch mit dem Gehäuse verbindet, wenn keine externe Wechselstromversorgung verfügbar ist.

  • Seite 12: Weitere Anschlussmöglichkeiten

    aushalten können, müssen mit dem Ausgang in Reihe geschaltet werden. Der Kabeldurchmesser muss entsprechend angepasst sein. Die maximale Nennleistung der Sicherung bzw. des Schutzschalters ist 63 A. • AC-out-2 Siehe Punkt 4.3.1 4.4 Weitere Anschlussmöglichkeiten Es gibt eine Anzahl weiterer Anschlussmöglichkeiten: 4.4.1 Starterbatterie Der MultiPlus hat einen Anschluss zum Laden einer Starterbatterie.
  • Seite 13 4.4.9 Drei-Phasen-Betrieb MultiPlus-Geräte können auch in Dreiphasen-Ypsilon (Y)-Konfiguration betrieben werden. Hierzu werden die Einheiten mit Standard RJ45 UTP Kabeln verbunden (wie im Parallelbetrieb). Anschließend muss das System (Multi-Geräte und ggfs. ein Fernbedienungspaneel) konfiguriert werden (Abschnitt 5). Voraussetzungen gemäß Abschnitt 4.4.8 Hinweis: Der MultiPlus eignet sich nicht für eine Drei-Phasen-Delta (Δ)-Konfiguration.

  • Seite 14: Konstantspannungsdauer

    Hinweis: Die standardmäßige Einstellung der Untergrenze von 180 V ist für den Anschluss an eine schwache Netzstromversorgung oder an einen Generator mit instabilem AC-Ausgang ausgerichtet. Diese Einstellung kann zu einer Systemabschaltung führen, wenn ein "bürstenloser, eigenerregter, Wechselstromsynchrongenerator mit externer Spannungsregelung" (synchroner AVR-Generator) angeschlossen ist.
  • Seite 15 Hinweis: Ist die Einstellung "WeakAC" eingeschaltet, wird der maximale Ladestrom um ca. 20 % verringert. Die Einstellung kann nicht über DIP-Schalter vorgenommen werden. BoostFactor Diese Einstellung darf nur nach Rücksprache mit Victron Energy oder einem bei Victron geschulten Spezialisten verändert werden. Die Einstellung kann nicht über DIP-Schalter vorgenommen werden. Programmierbare Relais Die Modelle mit 16 A Transferkapazität (siehe Abschnitt 4) sind mit einem programmierbaren Relais ausgestattet.

  • Seite 16: Allgemeines Verfahren

    5.3 Konfiguration mit dem PC Alle Einstellungen können mit dem PC oder über das VE.Net-Paneel vorgenommen werden. (ausgenommen sind das Multifunktionsrelais und der Virtuelle Schalter mit VE.Net). Die Mehrzahl der Einstellungen kann mit den DIP-Schaltern vorgenommen werden (Siehe auch Abschnitt 5.5) HINWEIS: Dieses Handbuch ist für Produkte mit der Firmware xxxx400 oder höher gedacht (wobei x jede Zahl sein kann).
  • Seite 17 Schritt 2: weitere Einstellungen, Einstellung der DIP-Schalter für: - Ladespannungen (nur für Master/Leader-Geräte relevant) - Konstantspannungsdauer (nur für Master/Leader-Geräte relevant) - Adaptive Ladekennlinie (nur für Master/Leader-Geräte relevant) - Dynamische Strombegrenzung (für Slaves irrelevant) - UPS-Funktion (für Slaves irrelevant) - Konverterspannung (für Slaves irrelevant) - Konverterfrequenz (nur für Master/Leader-Geräte relevant)
  • Seite 18 Vorgehensweise Der Batterie-Ladestrom kann in vier Schritten mit den DIP-Schaltern ds4 und ds3 (Standardeinstellung: 75 %) eingestellt werden. ds4 ds3 off = 25 % on = 50 % off = 75 % on = 100 % Hinweis: Ist die Einstellung "WeakAC" eingeschaltet, wird der maximale Ladestrom von 100 % auf ca. 80 % verringert. 5.5.1.4 Die DIP-Schalter ds2 und ds1 werden während Schritt 1 nicht verwendet.
  • Seite 19 ds4: dynamische Strombegrenzung on = aktiv off = inaktiv ds3: UPS-Funktion on = aktiv off = inaktiv ds2: Konverterspannung on = 230 V off = 240 V ds1: Konverterfrequenz (n.z. für L2, L3) on = 50 Hz off = 60 Hz (Der breite Eingangs-Frequenzbereich (45-55 Hz) standardmäßig auf "on".) Hinweis: Ist die Funktion "adaptiver Ladealgorithmus"...

  • Seite 20: Wartung

    Feuchtigkeit sowie Staub, Öl- und sonstige Dämpfe sollten vermieden werden. Halten Sie die Geräte sauber. 7. Fehleranzeigen Mit nachstehenden Angaben können Sie eventuelle Fehler schnell identifizieren. Falls Sie einen Fehler nicht beheben können, wenden Sie sich bitte an Ihren Victron Energy Händler. 7.1 Allgemeine Fehleranzeigen Problem Grund Lösung...
  • Seite 21 Eine Alarm LED Der Wechselrichter hat sich wegen Überprüfen Sie diese Liste um das brennt und eine des Fehlers der permanent aktuelle Problem zu identifizieren zweite blinkt. leuchtenden LED abgeschaltet. Die blinkende LED zeigt ein bevorstehendes Abschalten wegen des angezeigten Alarms an. Das Ladegerät Netzspannung und/oder Netzfrequenz Sorgen Sie für den richtigen...
  • Seite 22 7.2 Besondere LED Anzeigen (Bezüglich der normalen LED Anzeigen siehe Absatz 3.4) Die LEDs der Konstantstrom und der Konstant- Fehler in der Spannungsmessung (Voltage Sense). Die gemessene Spannungsphase blinken gleichzeitig. Spannung am Voltage Sense Anschluss weicht um mehr als sieben Volt (7 V) von den Spannungswerten am Plus und Minus-Anschluss des Gerätes ab.

  • Seite 23: Alle Der Unten Aufgeführten Bedingungen Müssen Zutreffen

    4) Sorgen Sie für ein Update der Firmware in dem Gerät, das zuletzt eingeschaltet wurde. Dieser Fehler tritt normalerweise nicht auf. Schalten Sie alle Geräte aus und Interner Fehler dann wieder an. Falls das Problem weiterhin besteht, nehmen Sie Kontakt mit Victron Energy auf.

  • Seite 24: Technische Angaben

    8. Technische Angaben 12/3000/120-16 230V 24/3000/70-16 230V 48/3000/35-16 230V MultiPlus 12/3000/120-50 230V 24/3000/70-50 230V 48/3000/35-50 230V PowerControl / PowerAssist Wechselstrom-Eingang Eingangsspannungsbereich: 187-265 VAC Eingangsfrequenz: 45 – 65 Hz Maximaler durchschaltbarer Strom (A) 16 / 50 Mindeststromkapazität für die AC- 2,3 / 5,3 Versorgung für PowerAssist (A) WECHSELRICHTER Eingangsspannungsbereich (V DC)
  • Seite 25 APPENDIX A: Overview connections ANNEXE A : Vue d’ensemble des connections ANHANG A: Übersicht Anschlüsse APÉNDICE A: Conexiones generales APPENDIX A: Anslutningsöversikt Models with 16A transfer capacity (eg MultiPlus 12/3000/120- 230V) Modèles ayant une capacité de transfert de 16A (Ex. : MultiPlus 12/3000/120 - 230 V) Modelle mit 16A Transferkapazität (z.
  • Seite 26 Models with 50A transfer capacity (eg MultiPlus 12/3000/120- 230V) Modèles ayant une capacité de transfert de 50A (Ex. : MultiPlus 12/3000/120 - 230 V) Modelle mit 50 A Transferkapazität (z. B. MultiPlus 12/3000/120- 230 V) Modelos con capacidad de transferencia de 50A (p.ej. MultiPlus 12/3000/120- 230V) Modeller med 50 A överföringskapacitet (t.ex.
  • Seite 27 A AC input 16 A. Left to right: PE (earth/ground), L (phase), N (neutral). AC input 50 A. Left to right: L (phase), N (neutral), PE (earth/ground). B 2x RJ45 connector for remote control and/or parallel / three-phase operation C Load connection. AC out1. Left to right: L (phase), N (neutral), PE (earth/ground). D Load connection.
  • Seite 28 K Drukknoppen om de instellingen in het micropressor geheugen op te slaan. Primaire aarde M8. M Instel DIP switches DS1 tm DS8. N Schuifschakelaars, fabrieksinstelling 16 A: SW1= rechter (uit) stand, SW2 = rechter (uit) stand SW1: Niet in gebruik. Toepasbaar in de toekomst. SW2: INT(naar rechts) = intern GND-relais geselecteerd, EXT(naar links) = extern GND-relais geselecteeerd (relais aan te sluiten via klemmen, zie E).
  • Seite 29 A AC-Eingang 16 A. Von links nach rechts: PE (Erde); L (Phase), N (Nullleiter). AC-Eingang 50 A. Von links nach rechts: L (Phase), N (Nullleiter), PE (Erde). B 2x RJ45-Stecker für die Fernsteuerung und/oder Parallel- / 3-Phasenbetrieb. C Lastanschluss AC out1. Von links nach rechts: L (Phase), N (Nullleiter), PE (Erde). D Lastanschluss AC out2.
  • Seite 30 Terminal izquierdo corto y medio para "encender". Terminal derecho corto y medio para conmutar a "charger only". Contacto de la alarma: (de izquierda a derecha) NC, NO, COM. K Pulsadores para modo configuración. Conexión a tierra primaria M8 (PE). M Interruptores DIP, DS1-DS8, para modo configuración. N Interruptores deslizantes, configuración de fábrica 16 A: SW1= posición derecha (off), SW2 = posición derecha (off).
  • Seite 31 Modèles ayant une capacité de transfert de 16 A (Ex. : MultiPlus 12/3000/120 - 16 230 V) Modelle mit 16 A Transferkapazität (z. B. MultiPlus 12/3000/120-16 230 V) Modelos con capacidad de transferencia de 16 A (p.ej. MultiPlus 12/3000/120-16 230V) Modeller med 16 A överföringskapacitet (t.ex. MultiPlus12/3000/120-16 230 V)
  • Seite 32 Models with 50 A transfer capacity (eg MultiPlus 12/3000/120- 230V) Modèles ayant une capacité de transfert de 50 A (Ex. : MultiPlus 12/3000/120 - 230 V) Modelle mit 50 A Transferkapazität (z. B. MultiPlus 12/3000/120- 230 V) Modelos con capacidad de transferencia de 50 A (p.ej. MultiPlus 12/3000/120- 230V) Modeller med 50 A överföringskapacitet (t.ex.
  • Seite 33 APPENDIX C: Parallelconnection ANNEXE C : Connexion en parallèle ANHANG C: Parallelbetrieb APÉNDICE C: Conexión en paralelo APPENDIX C: Parallellanslutning SLAVE Unit 3 SLAVE Unit 2 MASTER Unit 1 Panel BAT- BAT- BAT- BAT+ BAT+ BAT+ PE OUT To load AC OUT 1 N AC OUT 1 L To load...
  • Seite 34 APPENDIX D: Three phase connection ANNEXE D : Configuration triphasée ANHANG D: Drei Phasen-Betrieb APÉNDICE D: Conexión trifásica APPENDIX D: Trefasanslutning SLAVE Unit 3 SLAVE Unit 2 MASTER Unit 1 Panel BAT- BAT- BAT- BAT+ BAT+ PE OUT To load AC OUT 1 AC OUT 1 L3 AC OUT 1 L2...
  • Seite 35 APPENDIX E: Charge characteristic ANNEXE E : Courbe de charge ANHANG E: Ladekennlinie APÉNDICE E: Características de carga APPENDIX E: Laddningsfunktion Charge current 120% 100% Amps Time Volts Charge voltage Time 4-stage charging: Bulk Entered when charger is started. Constant current is applied until nominal battery voltage is reached, depending on temperature and input voltage, after which constant power is applied up to the point where excessive gassing is starting (14.4 V resp.
  • Seite 36 4-stufiges Laden: Bulk Eingeleitet, wenn Ladegerät gestartet wird. Konstantstrom wird zugeführt, bis die nominale Batteriespannung erreicht wird. Dies ist abhängig von der Temperatur und der Eingangsspannung. Danach wird konstante Energie zugeführt, bis zu dem Punkt an dem die übermäßige Gasung einsetzt (14,4 V bzw.
  • Seite 37 APPENDIX F: Temperature compensation ANNEXE F : Compensation de température APPENDIX F: Temperaturkompensation APÉNDICE F: Compensación de temperatura APPENDIX F: Temperaturkompensation EN Default output voltages for Float and Absorption are at 25 °C. Reduced Float voltage follows Float voltage and Raised Absorption voltage follows Absorption voltage.
  • Seite 38 APPENDIX G: Dimensions ANNEXE G : Dimensions ANHANG G: Maße APÉNDICE G: Dimensiones APPENDIX G: Dimensioner...

  • Seite 40: Victron Energy

    Serial number: Version : 27 Date : August 5 , 2020 Victron Energy B.V. De Paal 35 | 1351 JG Almere PO Box 50016 | 1305 AA Almere | The Netherlands General phone +31 (0)36 535 97 00 E-mail sales@victronenergy.com...
