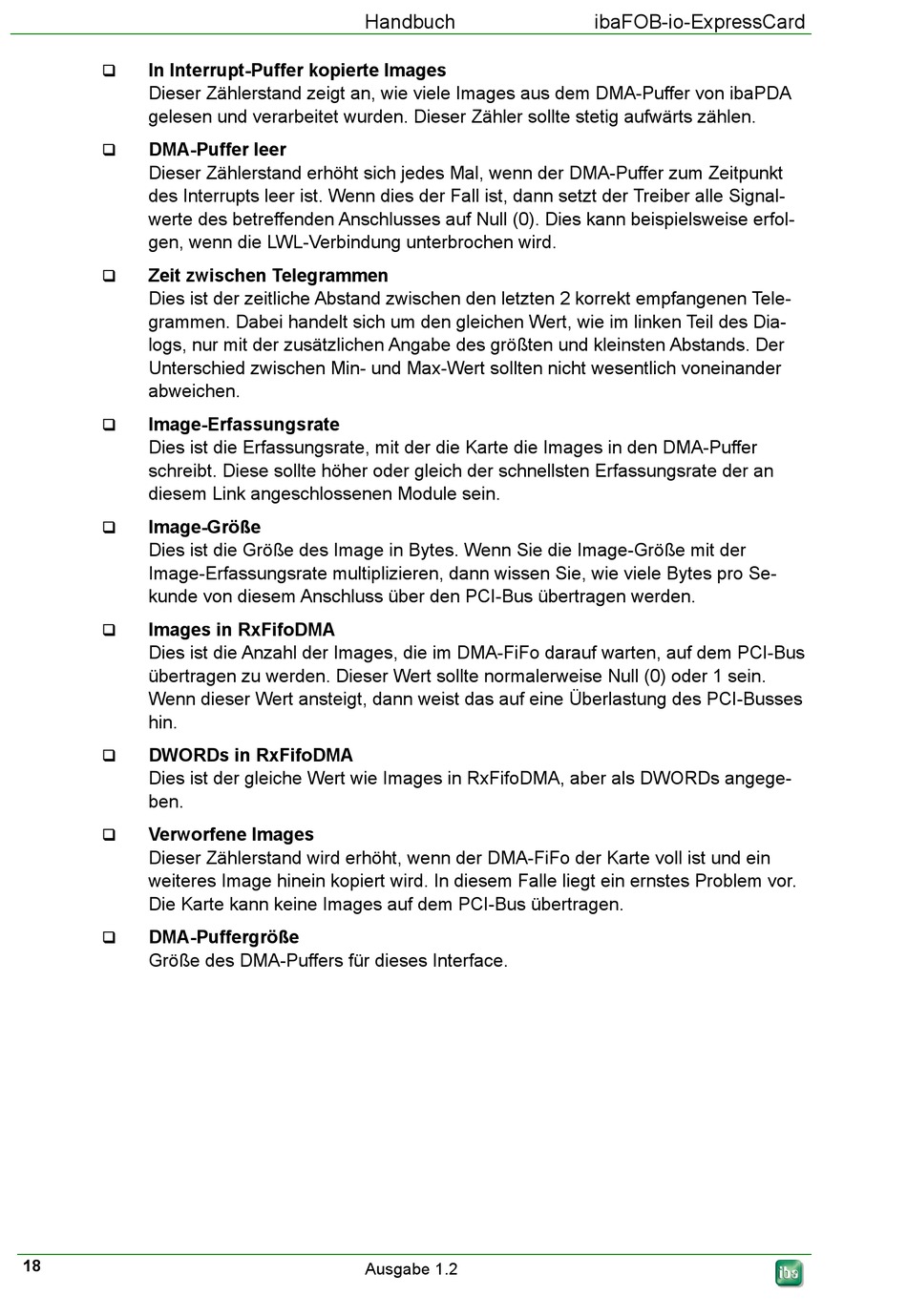

In Interrupt-Puffer kopierte Images
Dieser Zählerstand zeigt an, wie viele Images aus dem DMA-Puffer von ibaPDA
gelesen und verarbeitet wurden. Dieser Zähler sollte stetig aufwärts zählen.
DMA-Puffer leer
Dieser Zählerstand erhöht sich jedes Mal, wenn der DMA-Puffer zum Zeitpunkt
des Interrupts leer ist. Wenn dies der Fall ist, dann setzt der Treiber alle Signal-
werte des betreffenden Anschlusses auf Null (0). Dies kann beispielsweise erfol-
gen, wenn die LWL-Verbindung unterbrochen wird.
Zeit zwischen Telegrammen
Dies ist der zeitliche Abstand zwischen den letzten 2 korrekt empfangenen Tele-
grammen. Dabei handelt sich um den gleichen Wert, wie im linken Teil des Dia-
logs, nur mit der zusätzlichen Angabe des größten und kleinsten Abstands. Der
Unterschied zwischen Min- und Max-Wert sollten nicht wesentlich voneinander
abweichen.
Image-Erfassungsrate
Dies ist die Erfassungsrate, mit der die Karte die Images in den DMA-Puffer
schreibt. Diese sollte höher oder gleich der schnellsten Erfassungsrate der an
diesem Link angeschlossenen Module sein.
Image-Größe
Dies ist die Größe des Image in Bytes. Wenn Sie die Image-Größe mit der
Image-Erfassungsrate multiplizieren, dann wissen Sie, wie viele Bytes pro Se-
kunde von diesem Anschluss über den PCI-Bus übertragen werden.
Images in RxFifoDMA
Dies ist die Anzahl der Images, die im DMA-FiFo darauf warten, auf dem PCI-Bus
übertragen zu werden. Dieser Wert sollte normalerweise Null (0) oder 1 sein.
Wenn dieser Wert ansteigt, dann weist das auf eine Überlastung des PCI-Busses
hin.
DWORDs in RxFifoDMA
Dies ist der gleiche Wert wie Images in RxFifoDMA, aber als DWORDs angege-
ben.
Verworfene Images
Dieser Zählerstand wird erhöht, wenn der DMA-FiFo der Karte voll ist und ein
weiteres Image hinein kopiert wird. In diesem Falle liegt ein ernstes Problem vor.
Die Karte kann keine Images auf dem PCI-Bus übertragen.
DMA-Puffergröße
Größe des DMA-Puffers für dieses Interface.
18
Handbuch
Ausgabe 1.2
ibaFOB-io-ExpressCard
