ibaFOB-io-ExpressCard
6

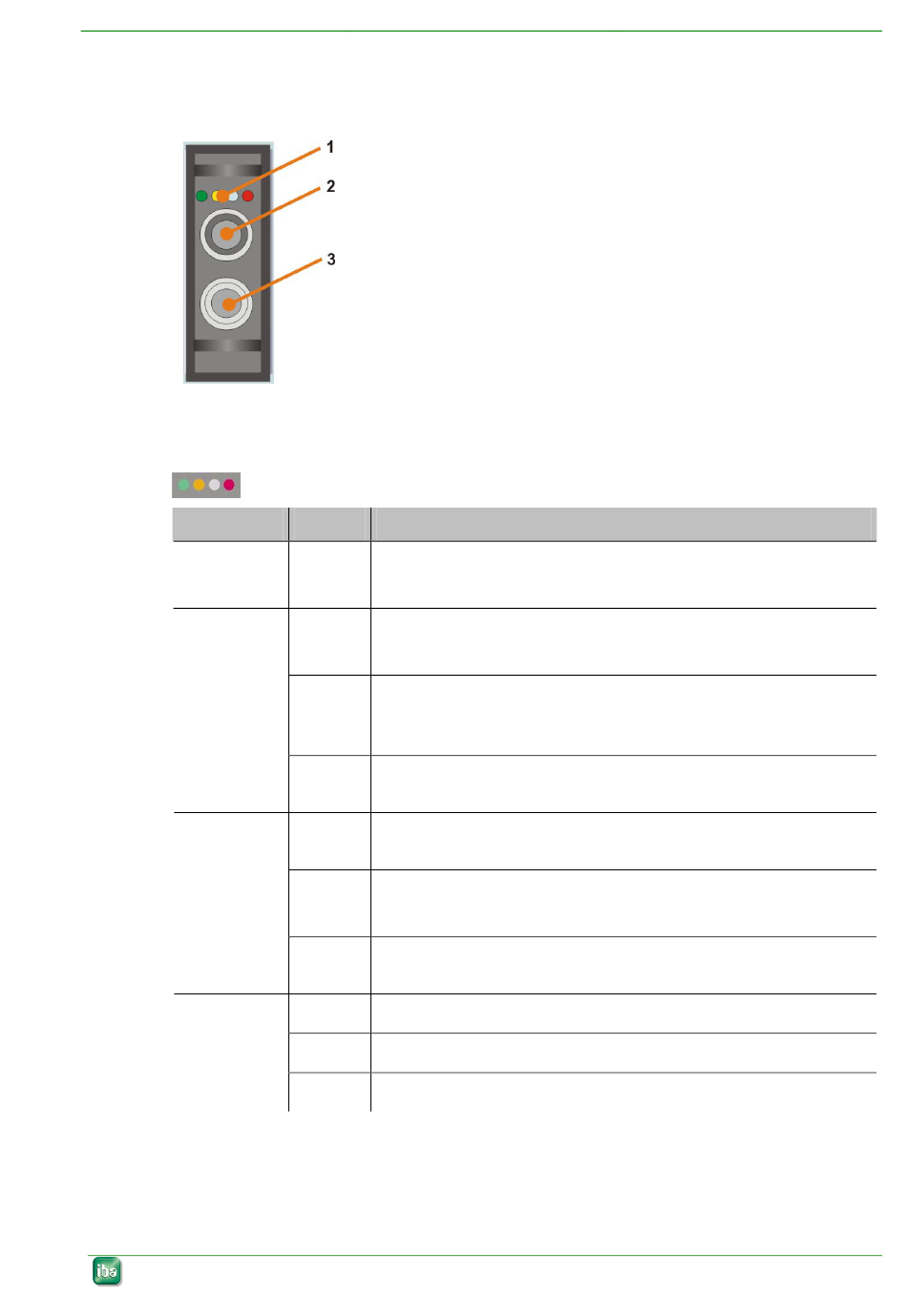

Geräteansicht
6.1
Vorderansicht
6.2
Bedeutung der LED
LED
Grün
(Run)
Gelb
(Link slow)
Weiß
(Link fast)
Rot
(Error)
Handbuch
Status
Beschreibung
Blinkt
Spannung liegt an, Kanal arbeitet normal
Aus
Controller steht (Hardware-Fehler)
Leuchtet
Telegramme werden mit 2,0 MBit/s, 3,3 MBit/s oder
5,0 MBit/s empfangen, Verbindung fehlerfrei konfiguriert
Blinkt
Telegramme werden mit 2,0 MBit/s, 3,3 MBit/s oder
5,0 MBit/s empfangen, aber Kanal ist für ein anderes Tele-
gramm konfiguriert
Aus
Telegramme mit 2,0 MBit/s, 3,3 MBit/s oder 5,0 MBit/s wer-
den nicht empfangen oder LWL nicht angeschlossen
Leuchtet Telegramme werden mit 32 MBit/s empfangen, Verbindung
fehlerfrei für 32 MBit/s konfiguriert
Blinkt
Telegramme werden mit 32 MBit/s empfangen, aber Kanal ist
für ein anderes Telegramm konfiguriert
Aus
Telegramme werden nicht mit 32 MBit/s empfangen oder
LWL nicht angeschlossen
Leuchtet Watchdog-Alarm
Blinkt
„Golden FPGA Flash Rescue mode" läuft
Aus
Fehlerfreier Betrieb
Ausgabe 1.2
1
Betriebszustandsanzeige
2
LWL-Eingang
3
LWL-Ausgang
