8
Konfigurieren in ibaPDA-V6
8.1
Vorgehensweise
Wenn Sie die Karte eingeschoben haben und die Treibersoftware installiert wurde,
dann konfigurieren Sie die Karte in ibaPDA-V6.
1.
Öffnen Sie ibaPDA-V6 (Client) und wählen Sie den lokalen
ibaPDA-Server aus, sofern dies nicht automatisch geschieht.
2.

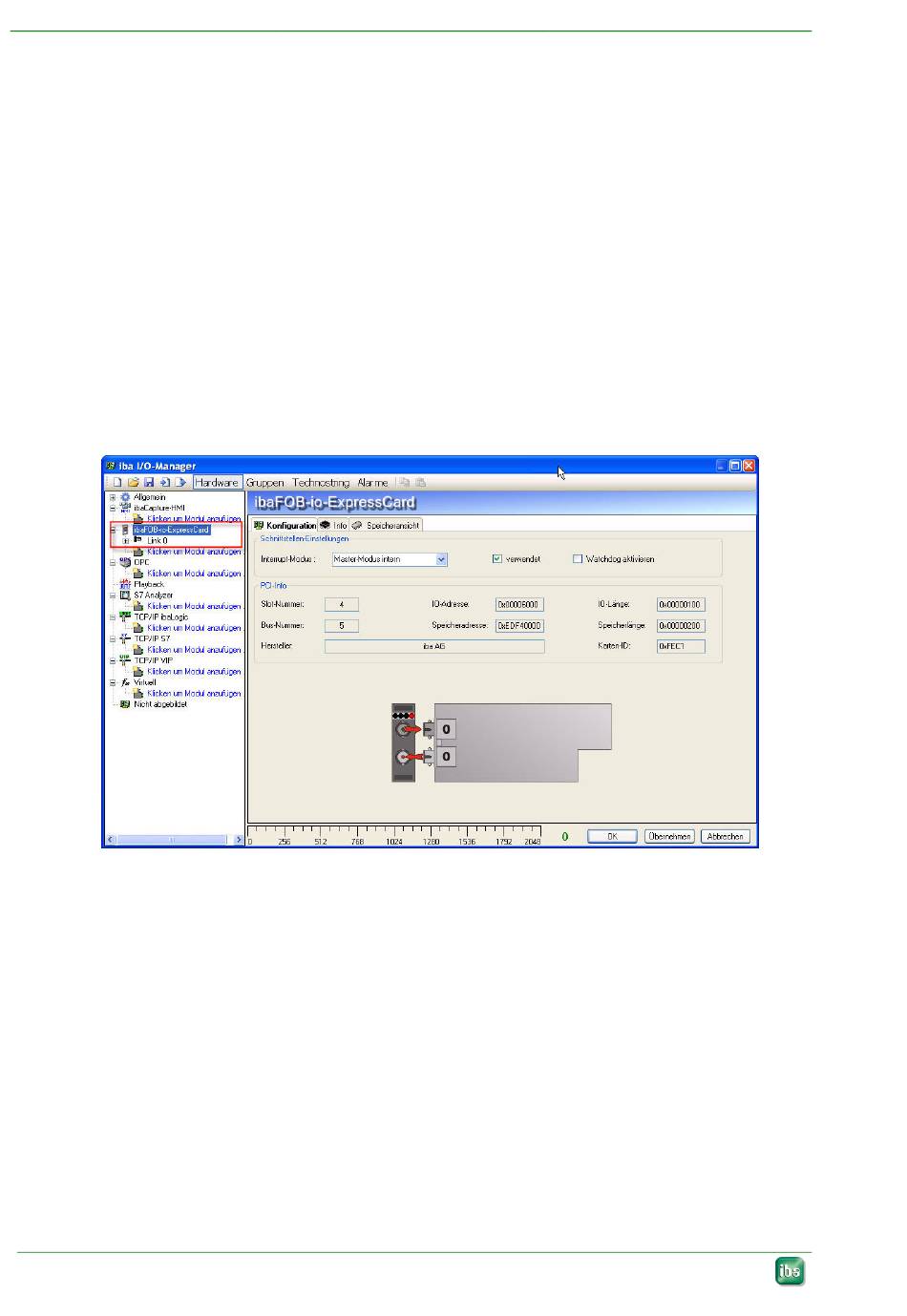

Wählen Sie „Menü – Konfiguration - I/O-Manager".
3.
Markieren Sie in der linken Baumstruktur die Karte.
Im rechten Teil des Dialogs wird eine vereinfachte Darstellung der Karte ange-
zeigt.
8.2
Einstellungen
8.2.1
Register „Konfiguration"
Stellen Sie im Register „Konfiguration" den Interrupt-Modus ein. Bei einem Notebook
mit nur einer ibaFOB-io-ExpressCard ist dies üblicherweise „Master-Modus intern".
Aktivieren Sie die Option „verwendet", wenn Sie die Karte mit ibaPDA-V6 verwenden
wollen.
Sie können auch den Watchdog der Karte aktivieren, um die Funktion des ibaPDA-
Systems durch ein anderes System zu überwachen. Ist der Watchdog aktiviert, dann
wird ein Alarmtelegramm generiert, wenn die Messung länger als 2 Sekunden nicht
läuft. Das Alarmtelegramm kann nur in Zusammenhang mit LWL-Ausgaben genutzt
werden (I/O-Manager „Alarme").
Wenn ein Alarm auftritt, dann werden in dem Ausgabetelegramm alle Werte auf 0 (Null)
gesetzt.
Auch während des Bootens des Notebooks ist der Alarm gesetzt. Wenn ein Alarm auf-
tritt, dann leuchtet die rote LED am LWL-Eingang.
14
Handbuch
Ausgabe 1.2
ibaFOB-io-ExpressCard
