2.2.2
Verdrahtung
Die Fingerleser haben ein fest eingegossenes, abgeschirmtes Anschlusskabel Typ ABKAB1x2+2
(1x2×0.22mm² verdrillt + 2×0.5mm²), Länge 6m.
Eine Verlängerung um 10m ist mit dem Artikel FL-V10 (10m Kabel ABKAB1x2+2 mit 120 Ohm Widerstand)
möglich. Verdrahtung gemäss Anschlussschema Fingerleser Leitungsverlängerung 120718-01.
2.3
Fingerleser-Speisung
Die Fingerleser-Speisung ist in einem weissen Kunststoffgehäuse untergebracht. Vorverdrahtete Steue-
rungsklemmen für BUS RS485 und Türantrieb ermöglichen das einfache Aufschalten der Kabel zwischen
dem Fingerleser und dem FlipLock. Die Fingerleser-Speisung und die Steuerungsklemmen müssen im ge-
sicherten Bereich montiert und nach Schema verdrahtet werden.
2.4
Panikschloss FlipLock drive
2.4.1
Montage und Einbau
Für die mechanische Montage, Bearbeitung des Türblattes und Zarge sowie Wartungsvorschriften siehe
separate Anleitung zum FlipLock.
2.4.2
Verdrahtung
Das FlipLock wird mit dem vorkonfektionierten Kabel verdrahtet. Das Kabel KAB-FLIP-xx 2x2x0.22mm² +
2x0.5mm² ist in zwei Längen verfügbar (Typ KAB-FLIP-10, Länge 10m und Typ KAB-FLIP-20, Länge 20m).
Maximal zugelassene Leitungslänge 20m. Bei kritischer Umgebung ist das abgeschirmte BSW Kabel Typ
ABKAB 2x2×0.22mm² + 2×0.75mm² zu verwenden und der Schirm kann einseitig auf Erde gelegt werden.
Das Kabel wird an der 5-poligen, steckbaren Schraubklemme für einen Drahtquerschnitt von 0.05mm
2
1.5mm
angeschlossen. Das Kabel ist mit einer ca. 30cm grossen Schlaufe zu verlegen und die Klemme
mit der Schraube für die Zugentlastung zu sichern.
2.4.3
Ausgang TA (Klemme 5):
Beim Betrieb zusammen mit dem Fingerleser ist dieser Open-Kollektor-Ausgang (minus geschaltet) für die
Ansteuerung des Türantriebes verwendbar (1 Sekunden Impuls). Belastbarkeit max. 30VDC/100mA.
2.4.4
BUS RS485 (Klemme 3 und 4):
Dieser 2-Draht Systembus dient der internen Kommunikation zwischen den Systembus-Teilnehmern.
2.4.5
Störung
Erreicht der Motor bei einer Drehung nicht nach ca. 4 Sekunden die entsprechende Endlage, stoppt der
Motor und dreht unmittelbar danach für 0,5 Sekunden zurück, um anschliessend erneut in der ursprüngli-
chen Richtung weiter zu fahren. Blockiert der Motor immer noch, wird dieser Versuch 2x wiederholt. Da-
nach bleibt der Motor stehen. Eine Rückstellung ist nur mit dem Abschalten der Betriebsspannung möglich.
bsw-security.ch
bsw.at
4/36

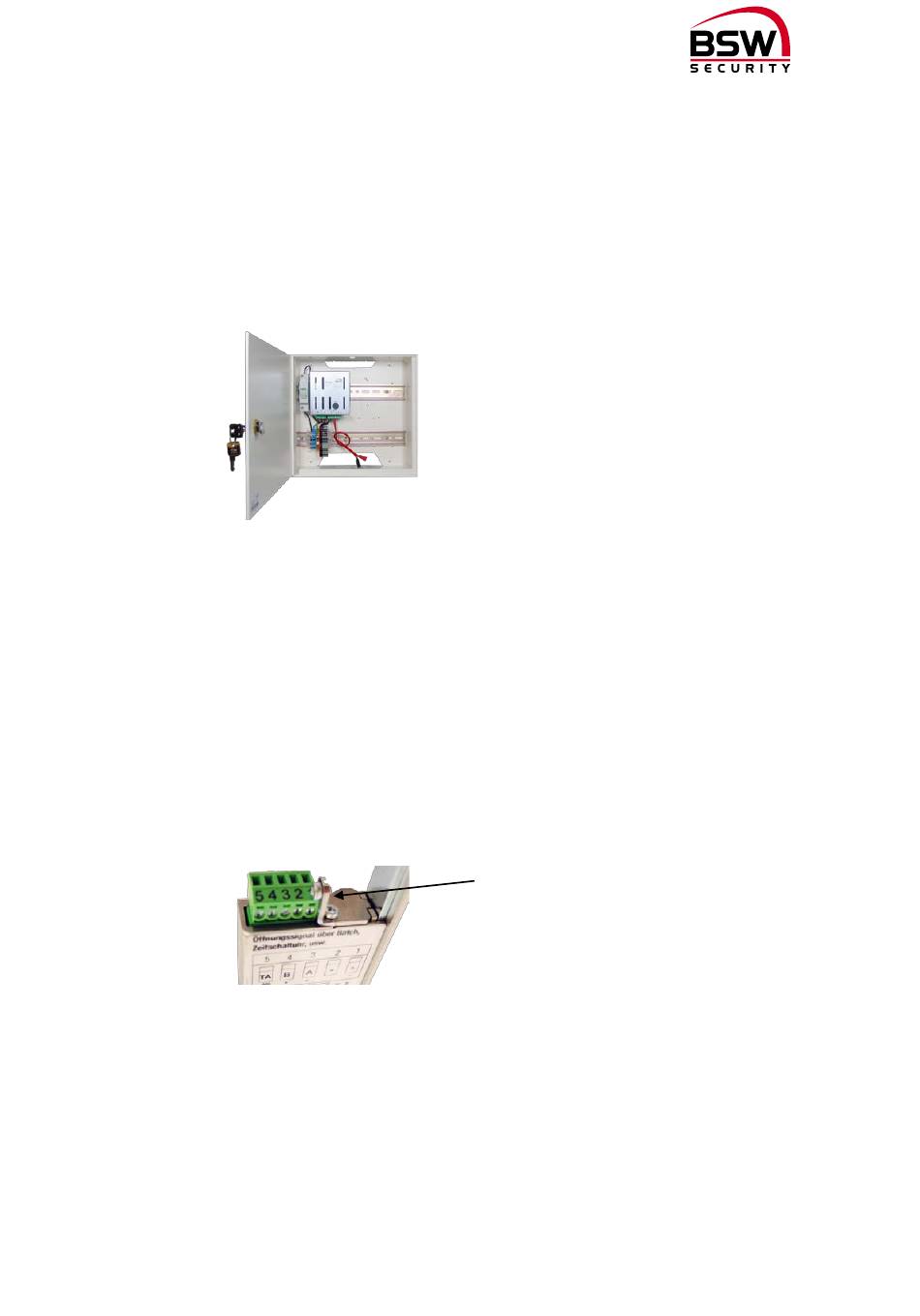

Fingerleser-Speisung
FL-NTLG12-FLD
230VAC/12VDC, 3.5A
Masse (lxbxt): 250x270x95mm
Optional 1 Akku 7Ah, Typ 18000.Y oder USV
Zugentlastungs-
schraube
.
2
bis
130208-02
