2.2.2
Câblage
Les lecteurs d'empreintes digitales possèdent un câble de raccordement blindé et scellé de type AB-
KAB1x2+2 (1x2×0,22 mm² torsadé + 2×0,5 mm²), de longueur 6 m.
Une rallonge de 10 m est possible avec le produit FL-V10 (câble 10 m ABKAB1x2+2 avec résistance de
120 Ohm). Câblage selon schéma de raccordement du lecteur d'empreintes digitales Rallonge 120718-01.
2.3

Alimentation du lecteur d'empreintes digitales

L'alimentation du lecteur d'empreintes digitales est montée dans un boîtier plastique blanc. Les bornes de
commandes précâblées pour le BUS RS485 et l'entraînement de porte permettent de câbler simplement
les câbles entre le lecteur d'empreintes digitales et la serrure FlipLock. L'alimentation du lecteur d'emprein-
tes digitales et les bornes de commande doivent être montées dans la zone protégée et câblées selon le
schéma.
2.4

Serrure anti panique FlipLock drive

2.4.1
Montage et installation
Pour le montage mécanique, la transformation du ventail de porte et du dormant et pour les prescriptions
de maintenance, voir la notice séparée de la serrure FlipLock.
2.4.2
Câblage
La serrure FlipLock est raccordée avec le câble préconfectionné. Le câble KAB-FLIP-xx 2x2x0,22 mm² +
2x0,5 mm² est disponible en deux longueurs (type KAB-FLIP-10, longueur 10 m et type KAB-FLIP-20, lon-
gueur 20 m). Longueur de câble maximale admissible 20 m. Avec un environnement critique, le câble
blindé BSW de type ABKAB 2x2×0,22 mm² + 2×0,75 mm² doit être utilisé et le blindage peut relié à la terre
d'un côté.
Le câble est raccordé sur la borne à vis 5 contacts, enfichable, pour une section de câble comprise entre
2
0,05 mm
et 1,5 mm
fixée avec la vis pour la décharge de traction.
2.4.3
Sortie TA (borne 5) :
Lors du fonctionnement avec le lecteur d'empreintes digitales, cette sortie de collecteur ouvert (à tension
négative) est utilisable pour l'activation de l'entraînement de porte (impulsion 1 seconde). Résistance max.
30 V CC/100 mA.
2.4.4
BUS RS485 (borne 3 et 4) :
Ces réseaux bus à 2 fils assurent les échanges de signaux entre les modules raccordés au bus.
bsw-security.ch
2
. Le câble doit être posé en formant une boucle de 30 cm env. et la borne doit être
bsw.at
20/36

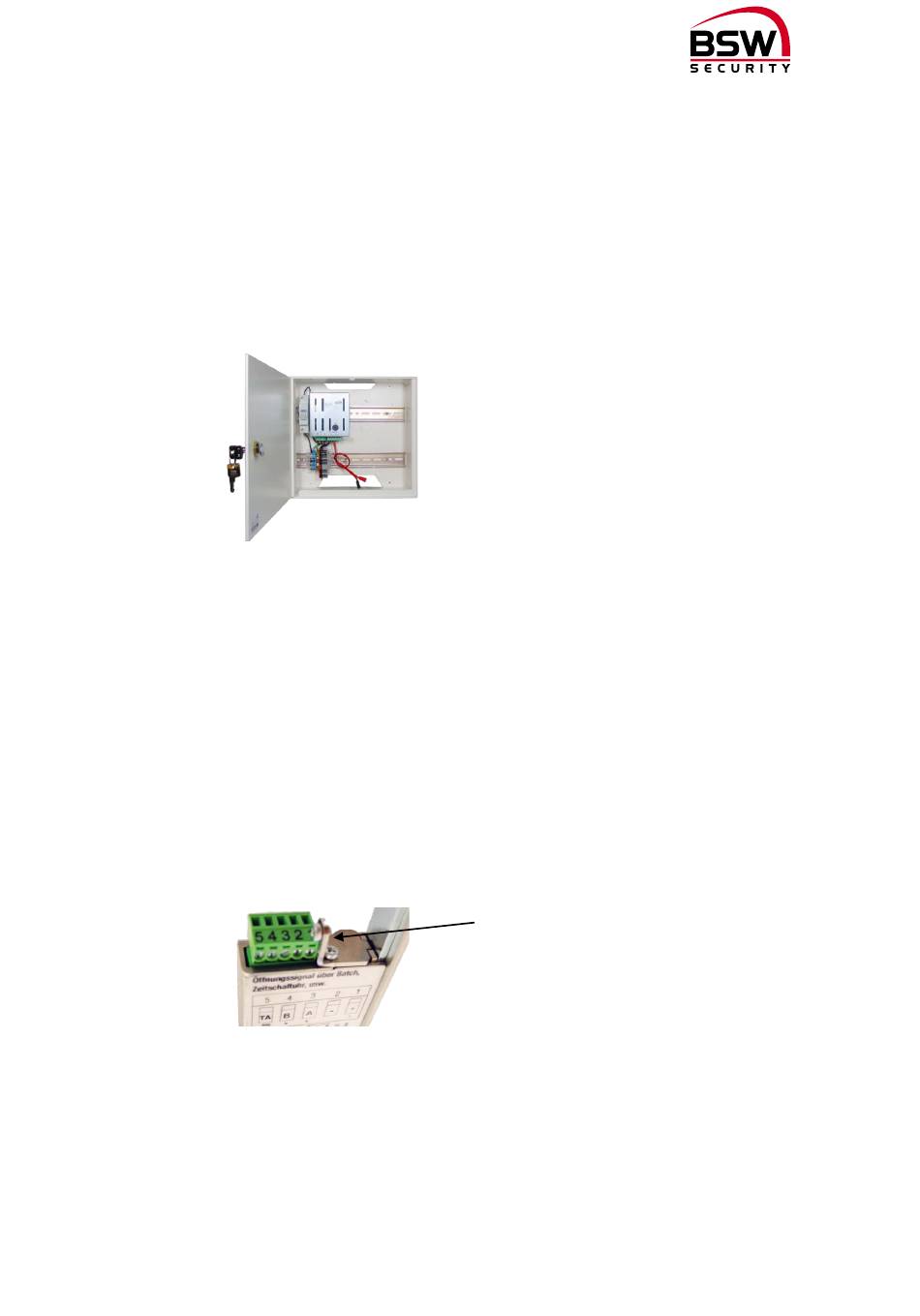

Alimentation du lecteur d'empreintes digitales
FL-NTLG12-FLD
230 V CA/12 V CC, 3,5 A
Dimensions (LxHxP) : 250x270x95 mm
En option 1 accu 7Ah, type 18000.Y ou alimenta-
tion en courant ininterrompue
Vis de décharge de
traction
.
130208-02
