9

Anschlussschema

9.1

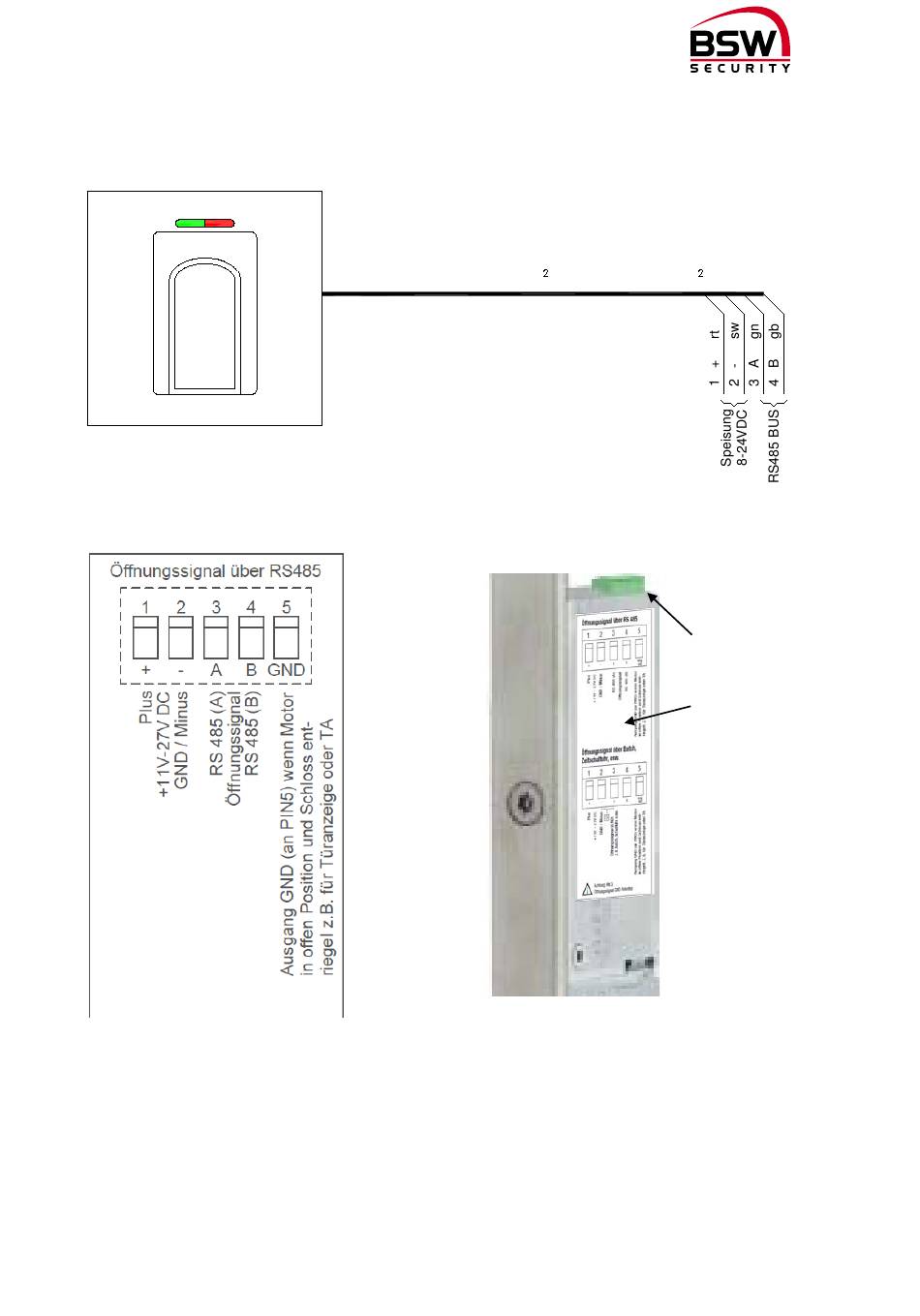

Anschlussschema Fingerleser uP und Inside

9.2

Anschlussschema FlipLock

Achtung:
Ist das FlipLock drive einmal mit einem Fingerleser betrieben worden, ist der Single-Betrieb ohne Fingerleser
(Öffnungssignal mit Taster, Code, Badge, Zeitschaltuhr, Steuerung usw.) nicht mehr möglich.
bsw-security.ch

Fingerleser EDIZIOdue und Inside

Anschlusskabel abgeschirmt, Länge 6m, fest eingegossen
ABKAB1x2+2 (1x2x0.22mm verdrillt + 2x0.5mm )
bsw.at 14/36
Anschluss-
klemmen
Motorkasten
130208-02
