Inhaltszusammenfassung für Siemens 6ES7142-6BR00-0BB0

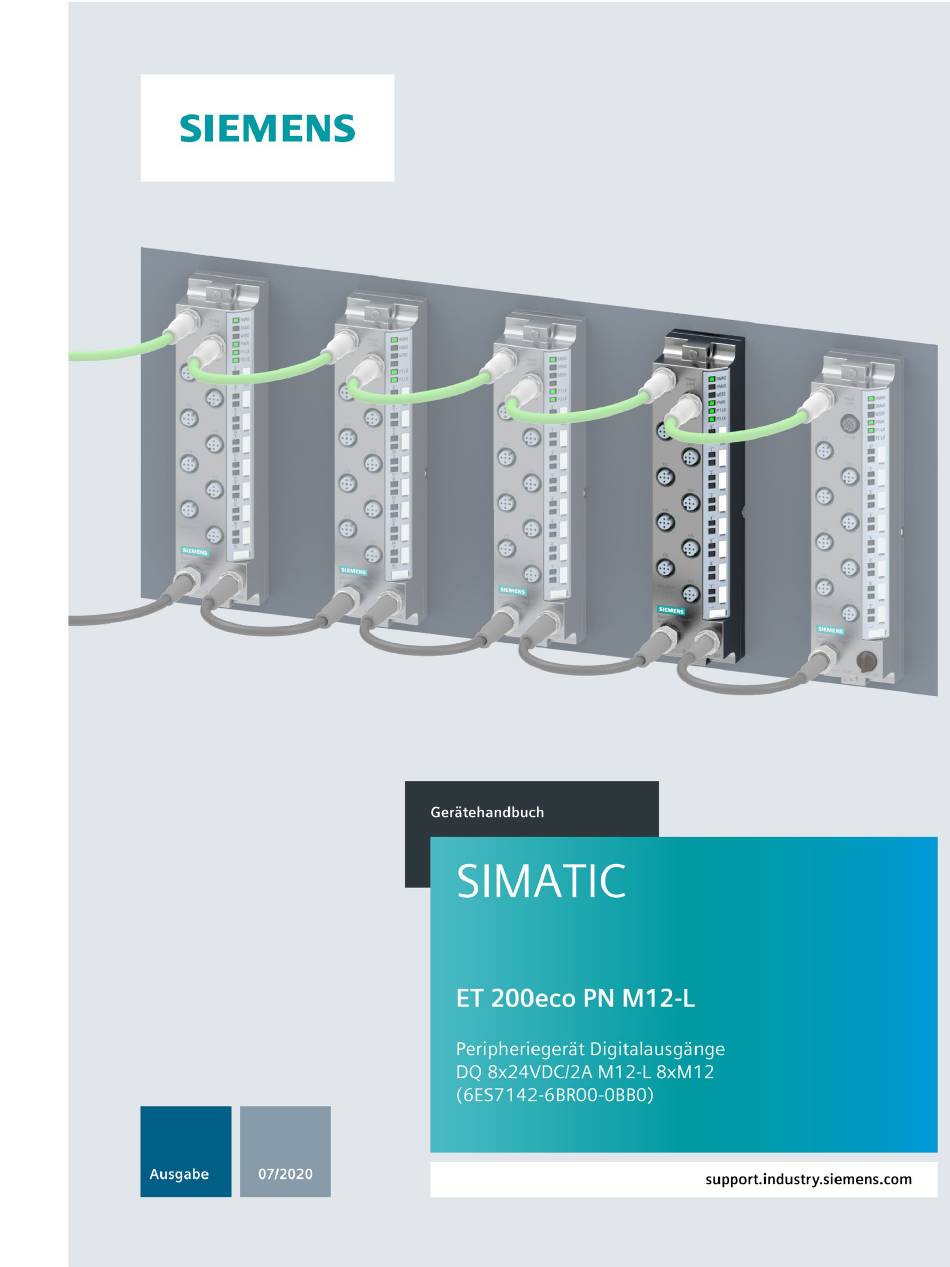

- Seite 2 Vorwort Wegweiser Dokumentation ET 200eco PN M12-L SIMATIC Produktübersicht Anschließen ET 200eco PN Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 Parameter/Adressraum (6ES7142-6BR00-0BB0) Alarme/ Diagnosemeldungen Gerätehandbuch Technische Daten Maßbild 07/2020 A5E46575316-AA...
-
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Vorwort
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-... -
Seite 5: Inhaltsverzeichnis
Alarme/Diagnosemeldungen ....................... 25 Status- und Fehleranzeigen ....................25 Alarme ..........................29 Meldungen ........................30 5.3.1 Diagnosemeldungen ......................30 5.3.2 Maintenance-Ereignisse ..................... 31 Technische Daten ..........................32 Maßbild ..............................38 Maßbild ..........................38 Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 6: Wegweiser Dokumentation Et 200Eco Pn M12-L
In den Funktionshandbüchern finden Sie ausführliche Beschreibungen zu übergreifenden Themen rund um das Dezentralen Peripheriesystem SIMATIC ET 200eco PN M12-L, z. B. zu Diagnose, Kommunikation und PROFINET. Die Dokumentation finden Sie zum kostenlosen Download im Internet (https://support.industry.siemens.com/cs/de/de/view/109742718). Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 7: Anwendungsbeispiele
Konfiguratoren für die Automatisierungstechnik in einem Werkzeug zusammen. Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (https://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... - Seite 8 • Firmwareaktualisierung der CPU und angeschlossener Module Sie finden das SIMATIC Automation Tool im Internet (https://support.industry.siemens.com/cs/ww/de/view/98161300). PRONETA Mit SIEMENS PRONETA (PROFINET Netzwerk-Analyse) analysieren Sie im Rahmen der Inbetriebnahme das Anlagennetz. PRONETA verfügt über zwei Kernfunktionen: • Die Topologie-Übersicht scannt selbsttätig das PROFINET und alle angeschlossenen Komponenten.
- Seite 9 Wegweiser Dokumentation ET 200eco PN M12-L SINETPLAN SINETPLAN, der Siemens Network Planner, unterstützt Sie als Planer von Automatisierungsanlagen und -netzwerken auf Basis von PROFINET. Das Tool erleichtert Ihnen bereits in der Planungsphase die professionelle und vorausschauende Dimensionierung Ihrer PROFINET-Installation. Weiterhin unterstützt Sie SINETPLAN bei der Netzwerkoptimierung und hilft Ihnen, Netzwerkressourcen bestmöglich auszuschöpfen und...
-
Seite 10: Produktübersicht
Produktübersicht Eigenschaften Artikelnummer 6ES7142-6BR00-0BB0 Ansicht des Peripheriegeräts Bild 2-1 Ansicht des Peripheriegeräts DQ 8x24VDC/2A M12-L 8xM12 Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 11: Firmware-Update
Folgende Komponenten liegen dem Peripheriegerät in der Verpackung bei: • Kennzeichnungsschilder Weitere Komponenten Folgende Komponente ist als Ersatzteil bestellbar: • Kennzeichnungsschilder Folgende Komponenten sind als Zubehör bestellbar: • Profilschiene • Stecker und Leitungen • Verschlusskappe M12 Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 12: Siehe Auch
Produktübersicht 2.1 Eigenschaften Siehe auch Weitere Informationen zum Zubehör finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200eco PN M12-L. Siehe auch Technische Daten (Seite 32) Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 13: Bedien- Und Anzeigeelemente
X10 bis X17: Buchsen für das Ausgangssignal ⑨ X80: Stecker zur Einspeisung der Versorgungs- und Lastspannung ⑩ X81: Buchse zum Weiterschleifen der Versorgungs- und Lastspannung Bild 2-2 Bedien- und Anzeigeelemente Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 14: Anschließen
Anschließen Anschluss- und Prinzipschaltbild Das folgende Bild zeigt beispielhaft die Anschlussbelegung von Signalausgängen bei Einzel- und Doppelbelegung der Buchsen. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... - Seite 15 X1 P1R PROFINET-Schnittstelle X1 Port 1 P2 LK LED LINK Port 2 (grün) X1 P2R PROFINET-Schnittstelle X1 Port 2 LEDs Kanalstatus/Kanalfehler (grün/rot) LED Lastspannung 2L+ (grün) Bild 3-1 Anschluss- und Prinzipschaltbild Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
-
Seite 16: Anschlussbelegung
Zuordnung der Adern- Belegung Frontansicht der Stecker farbe des PROFINET- Kabels Belegung X1 P1R gelb weiß orange blau Gewinde Funktionserde FE Belegung X1 P2R gelb weiß orange blau Gewinde Funktionserde FE Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 17: Anschlussbelegung Der Buchsen Für Digitalausgaben
Sie können die Doppel- und Einzelbelegung der Buchsen wählen. Beachten Sie, dass die Ausgangssignale DQ , DQ , DQ und DQ jeweils parallel an den Buchsen X10/X11, X12/X13, X14/X15, X16/X17 anliegen. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 18: Anschlussbelegung Des Steckers Zur Einspeisung Der Versorgungsspannung (M12 L-Kodiert)
Frontansicht des Adernfarbe des Steckers X80 - Stecker (POWER Input) Kabels der Power- leitung braun Versorgungsspannung 1L+ (Non-Switched) weiß Masse 2M (Switched) blau Masse 1M (Non-Switched) schwarz Lastspannung 2L+ (Switched) Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 19: Anschlussbelegung Der Buchse Zum Weiterschleifen Der Versorgungsspannung (M12 L-Kodiert)
Frontansicht der Adernfarbe des Buchse X81 - Buchse (POWER Output) Kabels der Power- leitung braun Versorgungsspannung 1L+ (Non-Switched) weiß Masse 2M (Switched) blau Masse 1M (Non-Switched) schwarz Lastspannung 2L+ (Switched) Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 20: Parameter/Adressraum
Diagnose: Kurzschluss sperren Kanal • sperren • freigeben Diagnose: Drahtbruch sperren Kanal • sperren • freigeben Verhalten bei CPU-STOP abschalten Kanal • abschalten • letzten Wert halten • Ersatzwert 1 ausgeben Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 21: Erklärung Der Parameter
• Abschalten: Der digitale Ausgang wird stromlos geschaltet. • Letzten Wert halten: Der letzte Wert des digitalen Ausgangs bleibt aktiviert. • Ersatzwert 1 ausgeben: Das Peripheriegerät gibt den Ersatzwert "1" aus. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 22: Adressraum
Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 8-kanaliges Peripheriegerät Digitalausgänge ohne Wertstatus. Bild 4-1 Adressraum bei Konfiguration als 1 x 8-kanaliges DQ 8x24VDC ohne Wertstatus Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 23: Wertstatus Auswerten
Das folgende Bild zeigt die Belegung des Adressraums bei der Konfiguration als 2 x 4- kanaliges Peripheriegerät Digitalausgänge. Sie können die Anfangsadressen der zwei Submodule frei vergeben. Bild 4-3 Adressraum bei Konfiguration als 2 x 4-kanaliges DQ 8x24VDC S Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 24: Adressraum Bei Konfiguration Als 1 X 8-Kanaliges Dq 8X24Vdc Mso
Das folgende Bild zeigt die Belegung des Adressraums mit den Submodulen 1 und 2 und dem Wertstatus. Bild 4-4 Adressraum bei Konfiguration als 1 x 8-kanaliges DQ 8x24VDC MSO mit Wertstatus Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... - Seite 25 Parameter/Adressraum 4.3 Adressraum Verweis Informationen zur Funktionalität Modulinternes Shared Input/Shared Output (MSI/MSO) finden Sie in der Online-Hilfe von STEP 7 oder im Funktionshandbuch SIMATIC PROFINET mit STEP 7 (https://support.industry.siemens.com/cs/ww/de/view/49948856). Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
-
Seite 26: Alarme/Diagnosemeldungen
MT/IO: MAINT/IO-Status-LED (gelb) ④ PWR: Power LED für die Lastspannung 2L+ (grün) ⑤ P1 LK/P2 LK: LINK-Portstatus LEDs (grün) ⑥ LED-Anzeigen 0 bis 7 für Kanalstatus/Kanalfehler (grün/rot) Bild 5-1 LED-Anzeigen Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 27: Bedeutung Der Led-Anzeigen
Der projektierte Aufbau stimmt nicht Prüfen Sie den Aufbau der ET 200eco mit dem tatsächlichen Aufbau über- ein. Parametrierfehler Korrigieren Sie die Fehler in der Pa- rametrierung. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... - Seite 28 (Die LEDs P1 LK und P2 LK der pheriegerät aus. PROFINET-Schnittstelle blinken nicht.). LED PWR Tabelle 5- 2 Statusanzeige der LED PWR LED PWR Bedeutung Lastspannung 2L+ fehlt oder ist zu niedrig Lastspannung 2L+ vorhanden Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
- Seite 29 Kommunikation ist aber nicht mög- lich. LEDs Kanalstatus/Kanalfehler Tabelle 5- 4 Status- und Fehleranzeige der LEDs Kanalstatus/Kanalfehler LEDs Bedeutung Kanalsta- tus/Kanalfehle Prozesswert = 0 Prozesswert = 1 Kanaldiagnose Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
-
Seite 30: Alarme
Bei folgenden Ereignissen erzeugt das Peripheriegerät einen Diagnosealarm: • Drahtbruch • Interner Modulfehler • Fehlende oder zu niedrige 2L+ • Kurzschluss nach Masse Maintenance-Alarm Bei folgendem Ereignis erzeugt das Peripheriegerät einen Maintenance-Alarm: • Unterspannung an 1L+ Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 31: Meldungen
Fehlende oder zu niedrige Lastspannung Prüfen Sie die Versorgungsspannung am fehlt Peripheriegerät. Kurzschluss nach Kurzschluss nach M • Korrigieren Sie die Prozessverdrah- Masse tung. • Tauschen Sie den defekten Aktor. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 32: Maintenance-Ereignisse
Die Maintenance-Informationen werden in STEP 7 mit folgenden Systemmeldungen generiert: • Wartungsanforderung - symbolisiert je Port durch einen gelb hinterlegten Schraubenschlüssel in der Gerätesicht bzw. in der Hardwarekonfiguration. Weitere Informationen finden Sie in der Online-Hilfe von STEP 7. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... -
Seite 33: Technische Daten
Verpolschutz Lastspannung 2L+ 24 V • Nennwert (DC) 20,4 V • zulässiger Bereich, untere Grenze (DC) 28,8 V • zulässiger Bereich, obere Grenze (DC) Ja; gegen Zerstörung • Verpolschutz Eingangsstrom Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA... - Seite 34 50 µs; bei Nennlast • "0" nach "1", max. 100 µs; bei Nennlast • "1" nach "0", max. Parallelschalten von zwei Ausgängen Nein • zur Leistungserhöhung • zur redundanten Ansteuerung einer Last Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
- Seite 35 PROFINET IO-Device Dienste Ja; 250 µs bis 4 ms im 125 µs Raster – Priorisierter Hochlauf – Shared Device – Anzahl IO-Controller bei Shared Device, – max. Redundanzbetrieb Medienredundanz – Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
- Seite 36 Ja; grüne LED; nur Link • Verbindungsanzeige LINK TX/RX Potenzialtrennung zwischen den Lastspannungen zwischen Ethernet und Elektronik Potenzialtrennung Kanäle Nein • zwischen den Kanälen • zwischen den Kanälen und Spannungsver- sorgung der Elektronik Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
- Seite 37 M12, 5-polig, A-kodiert Ein- und Ausgänge Ausführung des elektrischen Anschlusses für M12, 4-polig, L-kodiert Versorgungsspannung Maße Breite 45 mm Höhe 200 mm Tiefe 48 mm Gewichte Gewicht, ca. 780 g Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
- Seite 38 Bei einem Montageabstand von weniger als 2 cm zu anderen Geräten oder Gegenständen, muss die Umgebungstemperatur um 5 K reduziert werden (z.B. 60 °C ⇒ 55 °C). Das bezieht sich ebenso auf die Deratingkurve. Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
-
Seite 39: Maßbild
Maßbild Maßbild Das folgende Bild zeigt das Maßbild des Peripheriegeräts Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 in der Front- und Seitenansicht. Bild A-1 Maßbild Peripheriegerät Digitalausgänge DQ 8x24VDC/2A M12-L 8xM12 (6ES7142-6BR00-0BB0) Gerätehandbuch, 07/2020, A5E46575316-AA...
