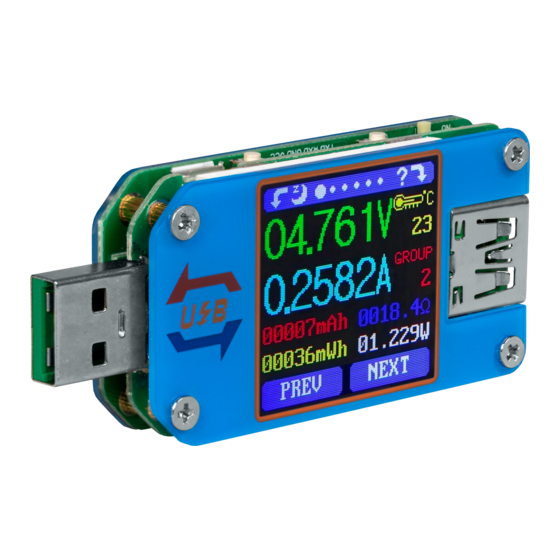

JT-UM25C
USB-Messgerät
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten
ist.
USB-Anschlüsse finden Sich heute nicht nur am heimischen PC sondern
auch an Powerbanks, im Auto oder im Zug. Doch nicht alle Anschlüsse sind
von bester Qualität und liefern gleichmäßige Ströme und Spannungen.
Mit dem JT-UM25C haben Sie alle Werte stets im Blick. Das Messgerät
unterstützt zusätzliche Funktionen wie Quickcharge 2.0 und 3.0,
sowie Apple 2.4 A, 2.1 A, 1 A, 0.5 A und Android DCP und bietet zudem
eine bequeme Auswertung über eine Funkschnittstelle. Mit einem
Messbereich von bis zu 24 V und 5 A ist das JT-UM25C für praktisch alle
Anwendungsfälle geeignet. Das integrierte 1,44" LCD-Display lässt sich
in fünf Helligkeitsstufen regeln und bietet stets eine Übersicht über alle
Messwerte.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Joy-it JT-UM25C

Inhaltszusammenfassung für Joy-it JT-UM25C

  • Seite 1 Apple 2.4 A, 2.1 A, 1 A, 0.5 A und Android DCP und bietet zudem eine bequeme Auswertung über eine Funkschnittstelle. Mit einem Messbereich von bis zu 24 V und 5 A ist das JT-UM25C für praktisch alle Anwendungsfälle geeignet. Das integrierte 1,44“ LCD-Display lässt sich in fünf Helligkeitsstufen regeln und bietet stets eine Übersicht über alle...
  • Seite 2 2. GERÄTEÜBERSICHT Spannungsmessbereich 4 - 24 V Strommessbereich 0 - 5 A Aktualisierungsrate 2 Hz Messgenauigkeit 0,001 V / 0,0001 A Temperaturbereich -10 - 100 °C Displaygröße 1,44“ Unterstützte QC2.0, QC3.0, QuickCharge - Modi Apple 2.4 A / 2.1 A / 1 A / 0.5 A, Android DCP, Samsung microUSB-Port Bluetooth...

  • Seite 3: Allgemeine Bedienung

    3. FUNKTIONSMENÜS UND NAVIGATION Allgemeine Bedienung QuickCharge Ladevorgangs- Messergebnis Erkennung aufzeichnung Hauptseite Kabelimpedanz Messgraph Systemeinstellungen Verwenden Sie zwischen einzelnen Menüseiten zu wechseln. Halten Sie gedrückt, um zur nächsten Datengruppe zu schalten. Halten Sie gedrückt, um die aktuelle Datengruppe zurückzusetzen.
  • Seite 4 Drücken, um das Drücken, um das Display Hilfemenü zu öffnen abzuschalten Gedrückt halten, um das Gedrückt halten, Display mit dem um das Display Uhrzeigersinn zu drehen gegen den Uhrzeigersinn zu drehen Drücken, um zur Drücken, um zur vorherigen Seite zu nächsten Seite zu gelangen gelangen...

  • Seite 5: Quickcharge-Erkennung

    QuickCharge-Erkennung Spannung Modusanzeige von D+ (DP) Spannung von D- (DM) Das Messgerät erkennt automatisch Geräte mit QuickCharge-Unterstützung. Folgende Quickcharge-Modi werden derzeit unterstützt: QC2.0. QC3.0, Apple 2.4 A / 2.1 A / 1 A / 0.5 A, Android DCP, Samsung Ladevorgangsaufzeichnung Akkumulierte elektrische Ladung Akkumulierte...
  • Seite 6 Kabelimpedanz UM25C direkt am Stromnetz: Anzeige der Spannungs- und Stromwerte UM25C über Datenverbindung: Widerstand des Anzeige der Spannungs- und Datenverbindungskabels Stromwerte Messverfahren: Schließen Sie zunächst das Messgerät direkt an die Quelle an und stellen Sie die entsprechende Stromlast ein (empfohlener Wert: 1 A). Halten Sie die Taste gedrückt, um mit der Datenaufzeichnung zu beginnen.

  • Seite 7: Systemeinstellungen

    Dieses Menü zeigt die Spannungsmessung im zeitlichen Verlauf im Bereich von 4 - 24 V, sowie die Strommessung im Bereich von 0 - 5 A an und passt den angezeigten Bereich in Echtzeit automatisch an, um Spannungs- und Stromschwankungen zu berücksichtigen. Halten Sie gedrückt, um D+ / D- Graph zu wechseln.
  • Seite 8 Um die nun installierte Software nun mit dem Messgerät verbinden zu können ist es nötig zu wissen, über welchen Port das Gerät an Ihrem Computer verbunden ist. Wählen Sie dazu in der Bluetooth-Verbindungsübersicht die Option Bluetooth-Einstellungen. Wählen Sie in dem sich nun öffnenden Fenster den Reiter COM- Anschlüsse.

  • Seite 9: Verwendung Der Software

    2. Verwendung der Software Öffnen Sie nun die UM25C PC Software V1.3, welche Sie bereits auf Ihrem Computer installiert haben. Stellen Sie hier zunächst den entsprechenden COM-Port ein, mit dem das Messgerät an Ihrem Computer verbunden ist und starten Sie die Verbindung mit dem Connect-Button.
  • Seite 10 Grundlegende Funktionen (vorherige Seite, nächste Seite, Bildschirm drehen) Datengruppen (direktes Auswählen der Datengruppen) Hauptmessinterface Datenaufzeichnungsinterface QuickCharge-Interface Temperaturübersicht Bildschirmhelligkeit, Zeit zur automatischen Bildabschaltung Spannungs-Strom-Diagramm Mit einem Rechtsklick innerhalb des Spannungs-Strom-Diagramms stehen Ihnen weitere Optionen zur Verfügung. Hier können Sie eine automatische Skalierung der X-Achse vornehmen, die aktuellen Daten in die Zwischenablage kopieren bzw.

  • Seite 11: Android App

    5. ANDROID APP hier Laden Sie sich zunächst die App-Installationsdatei auf Ihr Android-Gerät herunter und installieren Sie die Applikation. Achtung! Die Applikation kann ausschließlich mit Android 5.0 oder höher verwendet werden. Aktivieren Sie Bluetooth mit der Bluetooth-Taste am Messgerät und verbinden Sie sich anschließend über die Bluetooth-Einstellungen ihres Gerätes mit dem Messgerät.

  • Seite 12: Sonstige Informationen

    Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten,...
