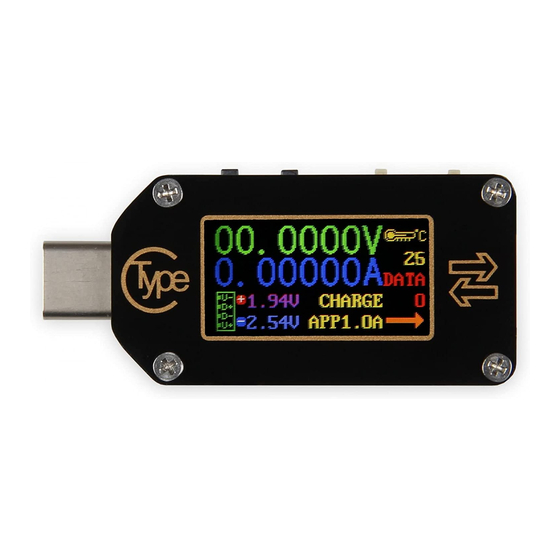

- Seite 1 JT-TC66C USB Type C Messgerät...
-
Seite 2: Inhaltsverzeichnis
Technische Details Panelerklärung Verwendung des Gerätes Hauptschnittstelle Offline-Aufzeichnungsoberfläche Schnellladungserkennungsschnittstelle(Quick Charge) Schnellladeprotokoll-Erkennungsschnittstelle Triggerschnittstelle 5.5.1 Trigger Operation 5.5.2 PD Trigger Operation Systemeinstellungsoberfläche Systeminformationsschnittstelle Einfaches Messinterface PC Software Installation Android APP Installation iPhone APP Installation Sonstige Informationen Support Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 3: Einführung
Inbetriebnahme zu beachten ist. ALLGEMEINE INFORMATIONEN Das TC66C ist ein kleines aber multifunktionell einsetzbares USB-C-Multimeter. Durch die Unterstützung aktueller Quick Charge Standards kann es auch problemlos in Verbindung mit aktueller Handheld Hardware eingesetzt werden. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 4: Technische Details
0 - 150 Watt Kapazität Akkumulation 0 - 99‘999 mAh Energiespeicherbereich 0 - 99‘999mWh (999,99Wh) Lastimpedanzbereich 1 – 9‘999.9 Ω Temperaturmessbereich 0 °C - 80 °C Arbeitstemperaturbereich 0 – 45 °C Temperaturmessfehler ± 3 °C Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 5: Panelerklärung
Sie den Köder auslösen und die PD-Funktion auf "ON" stellen. Der Schal- terhub ist kurz, verwenden Sie den Schalter daher vorsichtig, um Beschädigun- gen zu vermeiden. Zur Trennung der Stromversorgung oder zum Anschließen an die PC-Software Micro USB-Port Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 6: Verwendung Des Gerätes
Beim nächsten Einschalten des Geräts werden diese Werte abgerufen und beginnen zu blinken. Wenn die akkumulierte mAh 1 mAh überschreitet, werden die vorherigen Daten gelöscht und die Akkumulation wird neu gestartet. Drücken Sie K2, um die Offline-Aufnahmeschnittstelle aufzurufen. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 7: Offline-Aufzeichnungsoberfläche
Das Produkt erkennt automatisch ein Gerät mit einem unterstützten Schnelllademodus. Zu diesem Zeitpunkt unterstützt das Gerät QC2.0 (QC3.0) APPLE2.4A / 2.1A / 1A / 0.5A Android DCP (SAMSUNG) Protokoll in der Zukunft) Drücken Sie K2, um die Schnellladeprotokoll-Erkennungsschnittstelle aufzurufen. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... - Seite 8 QC2.0, QC3.0, Huawei FCP, Huawei SCP, Samsung AFC und PD. Durch diese Operation wird die Ausgangsspannung des Typ-C-Ports erhöht. Ziehen Sie bei Verwendung dieser Funktion den Netzstecker. Drücken Sie K2, um die Triggerschnittstelle aufzurufen. Veröffentlicht: 02.08.2019 Copyright by Joy-IT...
-
Seite 9: Trigger Operation
Halten Sie K2 gedrückt, um den Triggermodus zu beenden. Da in der Regel einseitige CC- Kabel verwendet werden, sollten Sie beim Anschließen eines PD-Geräts mit einem Typ C-Kabel die Schnittstelle umdrehen, wenn dies nicht funktioniert. Drücken Sie K2, um die Systemeinstellungsoberfläche aufzurufen. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 10: Systemeinstellungsoberfläche
Bildschirm durch das Laden des PD-Ladegeräts nicht aufgehellt, und der Ladevorgang wird nicht beeinträchtigt. Bitte stecken Sie zuerst den Tester in das Ladegerät und setzen Sie dann die Last ein. Drücken Sie K2, um die Systeminformationsschnittstelle aufzurufen. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 11: Systeminformationsschnittstelle
TC66C Systeminformationsschnittstelle Produktseriennummer Firmware-Versionsnummer Startzeiten Diesmal zur Laufzeit Drücken Sie die K2-Taste, um die Messoberfläche zu öffnen Einfaches Messinterface Diese Schnittstelle zeigt nur Spannung, Strom, Leistung und Stromflussrichtung an. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 12: Pc Software Installation
Klicken Sie auf Offlinedaten und warten Sie einen Moment. Offlinedaten werden in die Tabelle aufgenommen. Wenn Offline-Daten angezeigt werden, wird die Aufzeichnung der Echtzeitkurve ausgesetzt. Nachfolgend sind die aufgezeichneten Werte der beiden Datengruppen und die Spannung von D+ und D- aufgeführt. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 13: Android App Installation
APP kann auf IOS 8.0 oder höher arbeiten und unterstützt nur die TC66C-Version. Öffnen Sie zum herunterladen den APP-Store. Geben Sie nun in der Suche „TC66C“ ein. Nun sollte Ihnen die passende App für das JT-TC66C angezeigt werden, diese müssen Sie nun installieren. Veröffentlicht: 02.08.2019 Copyright by Joy-IT... -
Seite 14: Sonstige Informationen
Möglichkeit Rückgabe in Ihrer Nähe: Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete... -
Seite 15: Support
Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 98469 – 66 (9:30 - 17:00 Uhr) Für weitere Informationen besuchen Sie unsere Website: www.joy-it.net Veröffentlicht: 02.08.2019 Copyright by Joy-IT...
