JT-HD35
USB-Lastwiderstand
1. ALLGEMEINE INFORMATIONEN
Sehr geehrter Kunde,
vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im
Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten
ist.

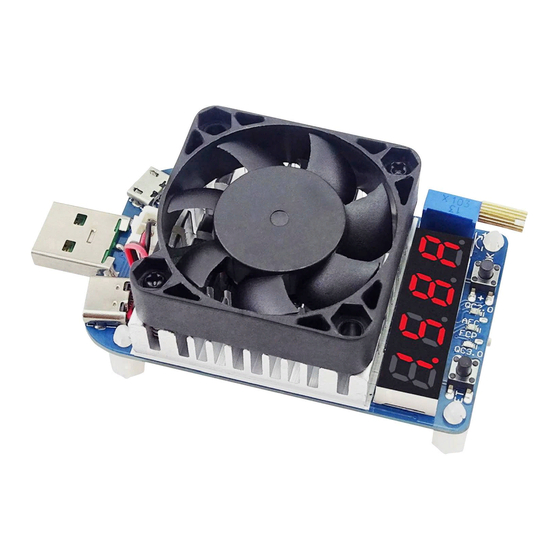

Dieser USB-Lastwiderstand eignet sich hervorragend, um zum Beispiel
herauszufinden, wie viel Ihre USB-Ladegeräte wirklich leisten können. Der
Lastwiderstand kann bis 35 W betrieben werden. Die Stromstärke ist über
einen eingebauten Trimmer einstellbar.
Auf der LCD-Anzeige wird die aktuelle Stromstärke angezeigt. Über die
Knöpfe lässt sich die Last ein- und ausschalten.
Außerdem ist der Lastwiderstand dazu in der Lage verschiedene
Ladeelektroniken (QC2.0 (5 V, 9 V, 20 V), QC3.0, FCP, AFC 9V) zu simulieren
und automatisch zu erkennen.

Werbung

loading

Verwandte Anleitungen für Joy-it JT-HD35

Inhaltszusammenfassung für Joy-it JT-HD35

  • Seite 1 JT-HD35 USB-Lastwiderstand 1. ALLGEMEINE INFORMATIONEN Sehr geehrter Kunde, vielen Dank, dass Sie sich für unser Produkt entschieden haben. Im Folgenden haben wir aufgelistet, was bei der Inbetriebnahme zu beachten ist. Dieser USB-Lastwiderstand eignet sich hervorragend, um zum Beispiel herauszufinden, wie viel Ihre USB-Ladegeräte wirklich leisten können. Der Lastwiderstand kann bis 35 W betrieben werden.

  • Seite 2: Technische Details

    2. TECHNISCHE DETAILS Betriebsspannung 4 - 25 V Betriebsstromstärke 0.25 - 5 A Leistung 35 W 4 Ziffern Anzeigemodus Segmentanzeige Lüftergeschwindigkeit 8000 RPM ± 10 % USB2.0, micro-USB, Anschlüsse USB Typ-C Abmessungen 81 x 41 x 28 cm Gewicht 52 g 3.
  • Seite 3 4. FUNKTIONEN 1. Schutzfunktionen: OVP (over voltage protection): Überspannungsschutz bei 25 - 30 V, die LED-Anzeige zeigt „OVP“ an wie im Bild zu sehen. OTP (over temperature protection): Ab einer Temperatur von 80 °C zeigt die LED-Anzeige wie im Bild zusehen „OTP“ an. OPP (over power protection): Ab einer Leistung von 35 W zeigt die LED-Anzeige wie im Bild „OPP“...

  • Seite 4: Verwendung Des Gerätes

    5. VERWENDUNG DES GERÄTES 1. Einstellen des Stroms Durch Drehen des Reglers im Uhrzeigersinn wird der Wert erhöht und gegen den Uhrzeigersinn wird der Wert verringert. 2. Passen Sie den LED-Anzeigestatus an Drücken Sie „SET“, um den Status der LED-Anzeige anzupassen. Drücken Sie erneut die „SET“-Taste zum Anzeigen von Stromstärke (0.00 A), Leistung (00.0 P) und Spannung (00.0 V).
  • Seite 5 Samsung AFC 9V: Display zeigt „AFC9“ an (blaue LED leuchtet) Huawei FCP: Display zeigt „FCP9“ an (blaue LED leuchtet) AUTO: Display zeigt „AUTO“ an (alle LEDs leuchten) SET / - Taste: Drücken: Beginnt die Spannung des aktuellen Schnelllademodus auszulösen oder umzuschalten Gedrückt halten: Aktuellen Schnelladezustand aufzeichnen und AUTO öffnen oder schließen...

  • Seite 6: Sonstige Informationen

    Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten,...
  • Seite 7 Wir sind auch nach dem Kauf für Sie da. Sollten noch Fragen offen bleiben oder Probleme auftauchen stehen wir Ihnen auch per E-Mail, Telefon und Ticket-Supportsystem zur Seite. E-Mail: service@joy-it.net Ticket-System: http://support.joy-it.net Telefon: +49 (0)2845 98469 – 66 (10 - 17 Uhr) Für weitere Informationen besuchen Sie unsere Website:...
