Migros Portland Bedienungsanleitung Seite 6

21
22
23
24
28
6

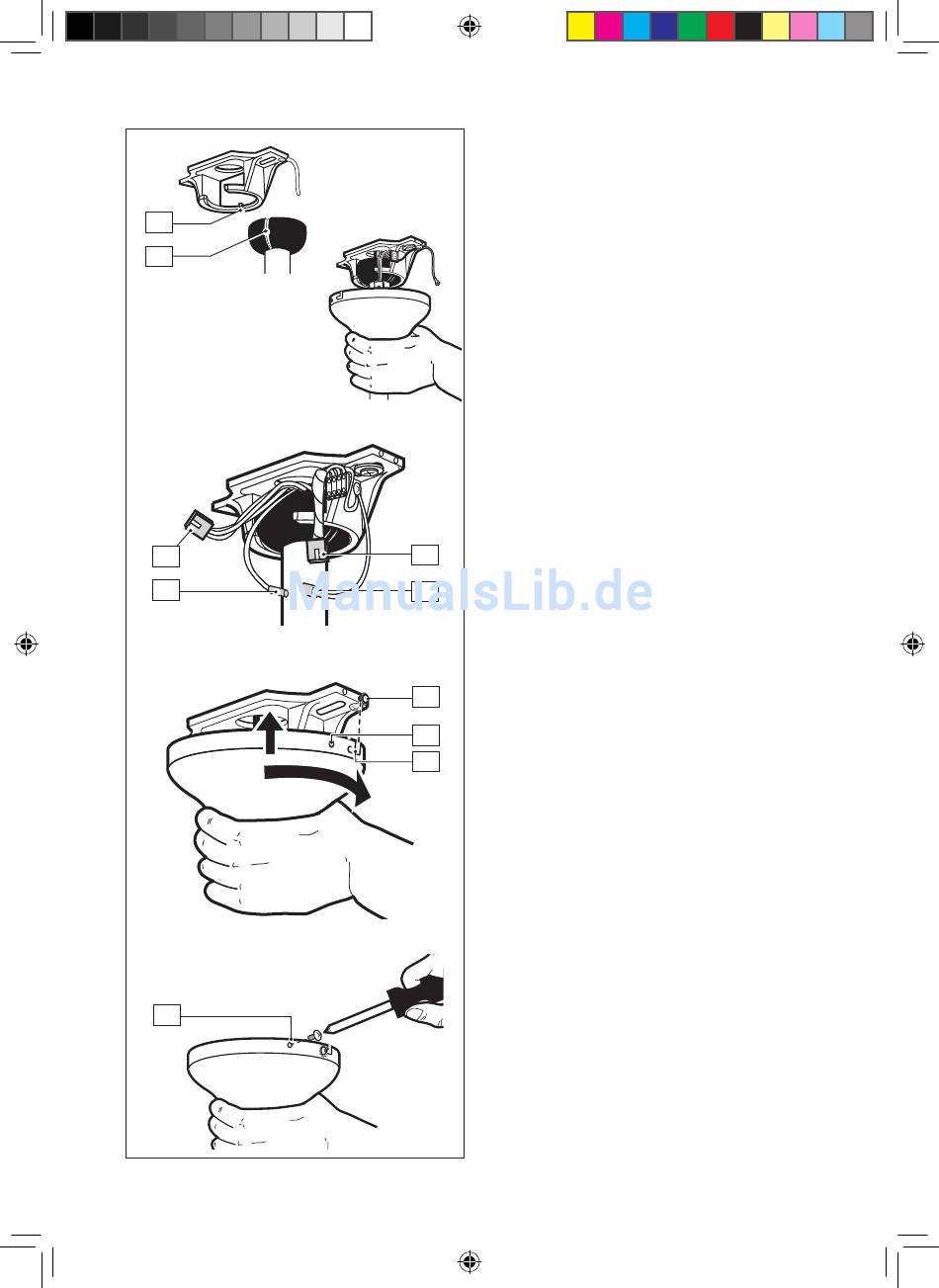

Die Ventilatoreinheit vorsichtig anheben und
auf die Deckenplatte anbringen. Den Ventilator
so lange drehen, bis die Kerbe an der Siche-
rungskugel (22) in den Halterungssteg (21) an
der Deckenplatte einrastet. Somit haben Sie
beide Hände frei zur Verkabelung.
Da nun die Ventilatoreinheit an der Deckenplat-
te hängt, können Sie den Stecker-/ Buchsen-
Anschluss (23) vom Ventilator an den Klemm-
block anbringen.
Das Erdungskabel (24) vom Hängerohr mit der
23
Deckenplatte verbinden.
24
Bei bündig abschliessenden Ventilatoren den
Ventilator vorsichtig von der Deckenplatte
herausheben und darauf achten, dass keine
Kabelverbindungen unterbrochen werden.
25
Bei abgehängten Ventilatoren (siehe Seite 4)
26
die Abdeckung zur Deckenplatte hochschieben.
Die Abdeckung besitzt zwei entsprechende
27
Schlitze (27) und zwei entsprechende Bohrun-
gen (26). Die beiden Schlitze an der Abdeckung
direkt unter die beiden Schrauben in der De-
ckenplatte (25) positionieren und in einer Linie
auf sie ausrichten.
Die Abdeckung anheben, damit die beiden
Schrauben in die entsprechenden Schlitze
geführt werden können. Die Abdeckung so weit
drehen, bis beide Schrauben der Deckenplatte
komplett in der Versenkung der Schlitze liegen.
Die Schrauben fest anziehen.
Zwei Schrauben (28) und Sternscheiben in die
entsprechenden Bohrungen der Abdeckung le-
gen und so fest schrauben, dass die Abdeckung
sicher an der Deckenplatte befestigt ist.
