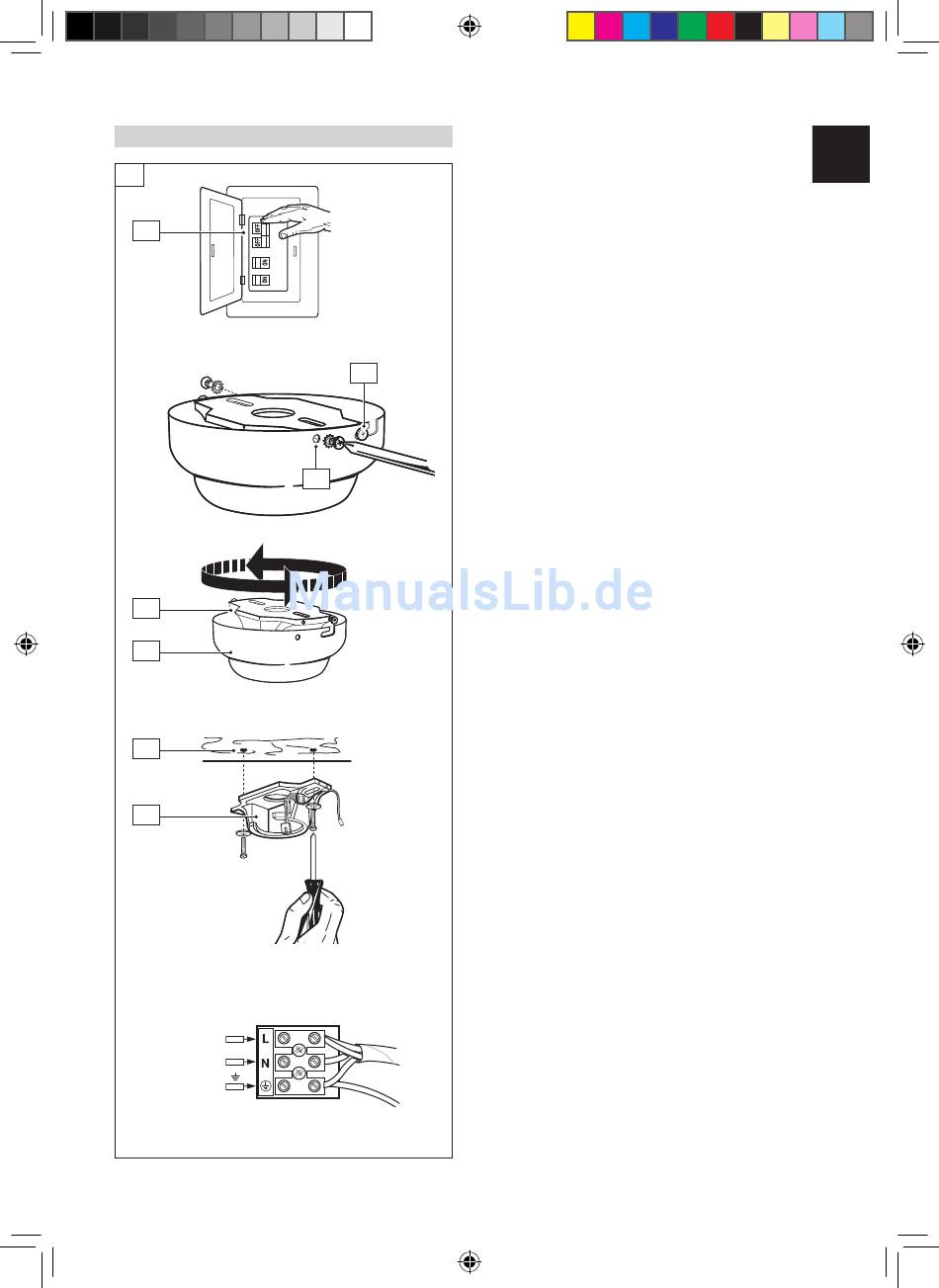

5. Installation (A)
A
1
4
5
6
7
ZUGKETTE-
D
VERKABELUNGSOPTION
KLEMMBLOCK
Vom Haus:
Phase (= Live) (L)
Neutralleiter (N)
Erdung
Kabel entsprechend der obigen Abbildung zum
Anschlussblock an die Deckenplatte verlegen.
Ventilator auspacken und sicherstellen, dass
alle Bestandteile vorhanden sind.
Stromzufuhr am Sicherungskasten unterbre-
chen (1), um einen Stromschlag zu vermeiden.
Die Schrauben und Sternscheiben aus den zwei
3
entsprechenden Bohrungen (2) der Abdeckung
entfernen. Die Schrauben in den entsprechen-
den Schlitzen (3) der Abdeckung lockern (nicht
ganz herausdrehen).
2
Die Deckenplatte (4) drehen und von der Abde-
ckung (5) entfernen.
Zwei Befestigungslöcher (6) in Deckenbalken
bohren und Deckenplatte mit den mitgeliefer-
ten Unterlegscheiben und Holzschrauben an
der Decke festschrauben.
Die Halterung (7) sollte eine Tragkraft von min-
destens 15.9 kg haben. HINWEIS: Bei Befesti-
gung an Betondecken muss besondere Sorgfalt
aufgewendet werden. Zur sicheren Befesti-
gung an Betondecken werden evtl. grössere
Schrauben und/oder Dübel mit einer höheren
Belastbarkeit benötigt, als die mitgelieferten.
Zur
Kabel entsprechend der Abbildung zum An-
Buchse:
schlussblock an die Deckenplatte verlegen.
D
3
