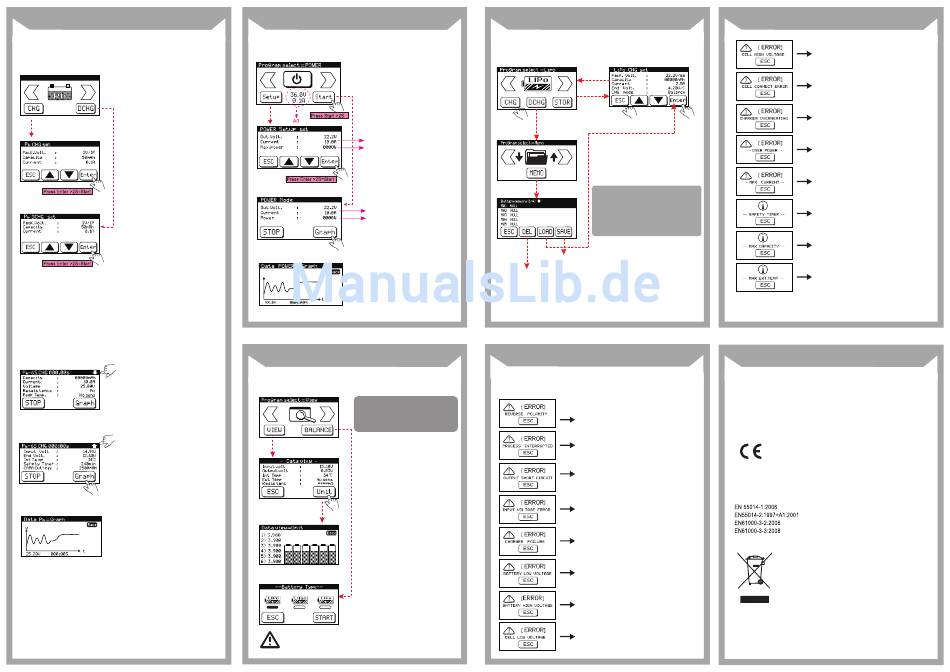

PROGRAMME BATTERIES Pb
Ce Programme spécifique aux batteries Plomb Pb) s'applique pour une tension allant
de 2V à 20V. Une batterie Pb ne peut être chargée rapidement et ne peut délivrer
qu'un faible courant en comparaison de la capacité. Le courant de charge maximal est
d'environ 1/10 de la capacité de la batterie. Suivez expressément les recommandations
techniques du fabricant de votre batterie.
Mode Charge Pb: Ce mode est pour charger
une batterie Plomb. L'affichage permet de
régler la tension, la capacité et le courant
de charge souhaité pour votre batterie. Ce
courant de charge peut aller de 0,1A à 8A.
Pour lancer la charge, presser le bouton
«Enter» plus de 2 secondes.
Mode Décharge Pb: Ce mode est pour
décharger une batterie Plomb. L'affichage
permet de régler la tension, la capacité et
le courant de décharge souhaité pour votre
batterie. Ce courant de décharge peut aller
de 0,1A à 5A. Pour lancer la décharge,
presser le bouton «Enter» plus de 2
secondes.
L'écran affiche ensuite les différents
paramètres en cours de la charge / décharge.
Pour arrêter ce processus sélectionner le
bouton « ESC ».
PROGRAMME NUMERIQUE DE PUISSANCE
Ce Mode permet au chargeur de délivrer tension de sortie entre 3.0V et 24V pour
alimenter d'autres équipements electronique.
Dans ce menu « Power », le chargeur affiche
les différents paramètres défini par l'utilisateur
lors d'une utilisation précédente. Si vous n'avez
pas besoin de modifier ces paramètres,
sélectionner le bouton « Start » pendant plus
de 2 secondes..
Les paramètres peuvent être réglés
ci-contre par le menu »Setup »
Définir le courant Max souhaité en sortie
Définir la puissance souhaitée en sortie
Courant délivré en direct
Puissance délivrée en direct
Sélectionner le bouton « Graph » pour
visualiser le graphique associé
Pour arrêter le processus, sélectionner
« Back » pour revenir au menu principal,
puis « Stop ».
VISUALISATION DES DONNEES
Dans ce menu vous allez pouvoir visualiser la tension complète de votre batterie, mais
aussi la tension/résistance pour chaque élément de votre batterie. La température
intérieur/extérieur de votre chargeur peut aussi être contrôlée.
Dans ce menu, sélectionner « View », le
chargeur lancera alors une phase
d'analyse de votre batterie ; Assurez-vous
de bien avoir connecté votre batterie au
chargeur via la connectique
Vous pouvez utiliser la fonction « Balance ».
d'équilibrage pour rééquilibrer une batterie.
Ensuite choisir votre type de batterie puis
sélectionner « Start » pour lancer le
processus d'équilibrage.
Assurez-vous de bien faire attention au bon choix de votre type de
batterie et des réglages, sinon vous risquez d'endommager votre
batterie définitivement.
MEMORISATION DES BATTERIES
Il est possible de sauvegarder jusqu'à 20 différentes sauvegardes. Chaque sauvegarde
est associée à : un type de batterie, nombre d'élément, et le courant. Il est aussi
possible de consulter la tension de chaque élément et le graphique de tension
pendant un processus de charge.
1/ choisir le type de batterie puis
2/ Choisir « ESC » pour sortir après avoir régler les paramétres.
sélectionner « CHG » ou « DCHG » ou
« Storage » pour accéder à l'interface
pour définir les paramètres de charge
5/ Choisir « LOAD » pour utiliser une
sauvegarde déjà existante et l'afficher. Ensuite
choisir « ENTER » plus de 2s pour lancer la
Charge associée.
3/ Ajouter la batterie en mémoire
Il n'est pas nécessaire de revenir dans le
avec une sauvegarde
menu principal à chaque fois, il vous suffit
juste d'aller directement dans le menu
« Batt Memory » pour choisir votre
sauvegarde préférée. Choisir ensuite
« LOAD » et « ENTER » pour lancer la charge
directement..
4/ Choisir 'SAVE » pour sauvegarder le paramétrage réalisé.
Pour effacer une sauvegarde, la sélectionner dans la liste puis choisir « DEL »
pendant plus de 2s.
Remarque: Si vous avez un autre type de pile, revenir au menu principal
pour sélectionner un type de batterie différent. Procédé de stockage est le même que
ci-dessus décrite.
MESSAGES D'ERREURS
Le chargeur CTC-Duo Touch est protégé des erreurs de manipulation par le system
Multi-Protection-System. Les erreurs apparaissent sur l'écran LCD et les opérations en
cours sont interrompues afin de protéger le chargeur et les batteries.
Inversion des polarités de la batterie en charge
Pas de connexion ou connexion interrompue
Court-circuit détecté en sortie
Voltage d'alimentation en erreur : trop bas ou
au-delà du maximum de 11-18V
Chargeur en défaut
Voltage total des batteries trop bas
Voltage total des batteries trop élevé
Voltage d'élément de la batterie trop bas
MESSAGES D'ERREURS
Voltaged'élément de la batterie trop élevé
Balancer erreur de connexion
Chargeur en surchauffe
Puissance au-delà de la limite définie dans le
programme numérique de puissance
Courant au-delà de la limite définie dans le
programme numérique de puissance
Temps de charge trop important. Au-delà du
temps limite de sécurité
Capacité de charge excessive
Température extérieure trop élevée
Service et garantie
Merci d'avoir acheté ce chargeur d'équilibrage. Nous ferons de notre mieux pour
Pour vous offrir un service après-vente complet et vos droits et
Pour protéger les intérêts. Nous garantissons que ce produit est exempt de fabrication
et les défauts d'assemblage pour une période de 2 ans à compter de la date d'achat.
La garantie couvre uniquement matériel ou lacune opérationnelle que du temps
Etes achat disponible. Pendant ce temps, nous sommes le produit gratuitement
réparer ou remplacer si les erreurs se produisent au-dessus. Ils sont répertoriés
invite le numéro de série du chargeur fournir. Cette garantie ne couvre pas
Ou dommages indirects résultant de l'utilisation abusive, la modification ou consécutifs
Non-respect des procédures décrites dans ce manuel.
INFORMATIONS REGLEMENTAIRES POUR LA COMMUNAUTE EUROPEENNE
Déclaration de conformité
Product(s): Battery Balance Charger CTC-Duo Touch
Item number: 4000022
Le produit ci-dessus déclaré remplit toutes les conditions techniques en accord
avec la réglementation européenne en vigueur pour ce produit décrite dans les
directives 2004/108/EC
INSTRUCTIONS LEGALES CONCERNANT L'ELIMINATION DES
DECHETS D'EQUIPEMENTS ELECTRIQUES ET ELECTRONIQUES
DEEE DANS LA COMMUNAUTE EUROPEENNE
Ce produit ne doit pas être jeté avec les autres déchets. Il est de la
responsabilité de l'utilisateur de déposer ses déchets électriques
et électroniques dans les dépôts de recyclages appropriés pour les
Déchets d'équipements électriques et électroniques (DEEE).
Ces dispositions vous permettront de participer à la conservation
des ressources naturelles et assureront de leur recyclage
garantissant une protection de notre environnement
