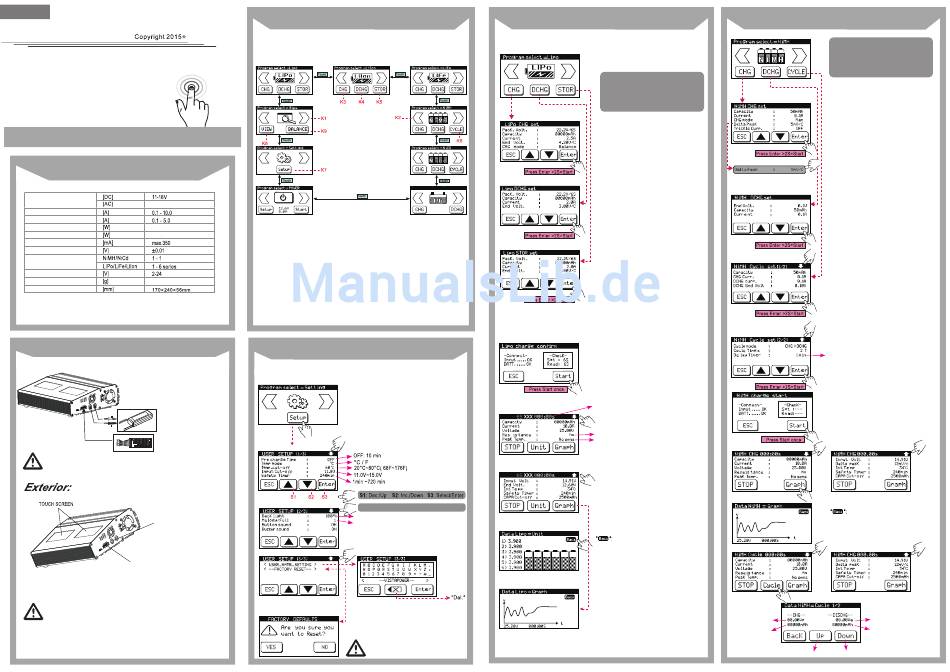

Absima CTC-Duo Touch Anleitung

Deutsch
www.absima.com
Absima
CTC-Duo Touch
Bedienungsanleitung
Leistungsparameter
Eingangsspannung
110 oder 240V
Ladestrom
Entladestrom
Ladeleistung max. 100W
Entladeleistung 12W
Balance Strom
Balance Toleranz
5 Zellen
Lademöglichkeit
Pb Batterie Spannung
Gewicht 1250g
Abmessungen
Anschluß
Anschlußdiagramm im Lade/Aufbewahrungs und Entlade Modus
Warnung: Bitte lesen Sie vor
Gebrauch die Anleitung.
Warnung: Niemals das
Ladegerät unbeaufsichtigt
lassen. Niemals den max.
Ladestrom überschreiten.
Niemals nicht zugelassene
Batterien oder im falschen
Modus laden. Nichtbeachtung
kann zu übermäßiger Hitze,
Feuer und schweren
Verletzungen führen.
Vorsicht: Achten Sie darauf, dass der Akku den Anforderungen des
Ladegeräts entspricht und die Ladeeinstellungen korrekt eingestellt
sind. Nichtbeachten kann zu übermäßiger Hitze, Schäden am Produkt
oder zu schweren Personenschäden führen.
Ausgangsanschluß:
Akkuanschluß zum Laden
4mm. Verwenden Sie die
mitgelierten Kabel: Vorsitcht:
Achten Sie auf die richtige Polarität.
Balanceranschluß:
Hochleistungs integrierter Lixx
Balanceranschluß für 2-6S mit XH
Balanceranschluß.
Vorsicht: Schalten Sie immer zuerst den Lader an bevor Sie den
Akkus anschließen.
1. Stromversorgung vom Lader anschließen.
2. Ladeprogramm auswählen.
3. Balancer Adapter am Ladegerät anschließen.
4. Akku anschließen (zuerst das Kabel vom Akku an die Ladekabel anschließen
und dann den Balancer vom Akku und den Balancer Adapter anschließen).
5. Ladeprogramm starten.
Hauptbildschirm
Absima
Nachdem Sie das Ladegerät eingeschaltet haben können Sie den Hauptbildschirm
sehen. Durch drücken der „Pfeil-Taste" können Sie zwischen den einzelnen Funktionen
wie LiPo/LiIon/LiFe/NiMH/NiCd/Pb/Digital Power/Setup und Datenansicht wählen.
K1: Wählen Sie den Akku-Typ oder das Programm.
K2: Wählen Sie den Akku-Typ oder das Programm.
K3: Treten Sie in das Laden Setup Menü ein.
K4: Treten Sie in das Entladen Setup Menü ein.
K5: Treten Sie in das Aufbewahrungs Setup Menü ein.
K6: Treten Sie in den Cycle Modus ein.
K7: Treten Sie in das fortgeschrittene Setup Menü ein.
K8: Treten Sie in die Datenansicht ein.
K9: Treten Sie in den Balancer Modus ein.
Initial Parameter einstellen
Tipp: Bitte im Menü „User Set" korrekt einstellen bevor Sie es zum ersten mal benutzen.
Dieses Ladegerät kann die Zellenanzahl von
Lithium Akkus automatisch erkennen. Wenn die
Betriebsspannung niedriger als die niedrigste
Sicherheitsspannung ist, wird das Ladegerät den
Ladevorgang nicht starten. Aber dieser Lader
verfügt über eine Vorladungsfunktion um die Akkus
wiederherzustellen. Die Wiederherstellungszeit
(normal aus) können Sie im Menü einstellen. Das
Prgramm startet. Je höher die Kapazität des Akkus ist,
desto mehr Zeit wird benötigt. Achtung: Im normalen
Lade Modus müssen Sie die Vorladungsfuntkion
ausschalten. Verwenden Sie diese Funktion nicht,
wenn Sie den Akku Status nicht genau kennen. Wenn
die Akkuspannung sich sehr wenig erhöht, stoppen Sie
bitte den Vorgang sofort oder es wird eine Gefahr entstehen.
Drücken Sie hier um die anderen Einstellungen zu überprüfen.
0%-100% (LCD Helligkeit einstellen)
1-5 (verschiedene Töne)
Hier können Sie den Benutzernamen einstellen.
Sie können alle Einstellungen wieder auf
Werkseinstellung zurückstellen!
Bitte verwenden Sie diese Funktion nicht
wenn Sie sich unsicher sind.
Lithium Akku Programm
Das Ladegerät akzeptiert 3 verschiedene Lithium Akku Typen: LiPo/LiIon/LiFe.
Sie müssen entsprechend des Akkus das Ladegerät einstellen. Ansonsten kann
es zu einer Explosion kommen!
Hinweis: Das Ladegerät setzt den Ladestrom
automatisch auf eine Rate von 1C, wenn Sie
die Kapazität des Akkus eingestellt haben. Wenn
Sie einen High-Rate Akku aufladen, können
Sie den Wert des Stroms ein wenig höher
einstellen.
Es gibt 3 Modi um Lithium Akkus zu laden:
Auto Modus, Balance Modus oder Schnell Modus.
Start Laden/Entladen: Nach korrekter Einstellung
im Menü, drücken Sie die „Enter" Taste für mehr
als 2 Sekunden um den Vorgang zu starten.
„Entlademodus" theoretisch: Lithium Akkus
müssen nicht entladen, vorallem tiefentladen
werden. Um die Überladung der einzelnen Zellen
zu vermeiden, sollten Sie den Balancerstecker von
dem Akku and das Ladegerät anschließen. Sie
können sie Entlade-Abschaltspannung um
3.0V-4.0V einstellen.
„Aufbewahrungs Modus": Dies ist zum Laden
oder Entladen von Lithium Akkus die für längere
Zeit nicht gebraucht werden. Um den Kapazitäts-
verlust vorzubeugen, können Sie in diesem
Modus den Akku bei 40% einlagern. Die end-
gültige Spannung unterscheidet sich von der Art
des Akkus. LiIon: 3.75V; LiPo: 3.85V; LiFe: 3.3V.
Wenn die Spannung im Anfangsstadium des
Akkus über dem Spannungspegel der Aufbe-
wahrung ist, wird das Programm zum entladen
starten und wenn es niedriger ist, startet das
Programm automatisch zu laden. Um zu
gewährleisten das jeder Akku die Leistung erfüllt
sollten Sie den Balancer an das Ladegerät anschließen
Dieser Bildschirm zeigt die Zellenanzahl die Sie ein-
richten und die der Prozessor erkennt. „Read" zeigt
die Zellenanzahl die das Ladegerät gefunden hat und
„Set" zeigt die Zellenanzahl die Sie im vorherigen
Menü eingestellt haben. Wenn beide Werte identisch
sind, können Sie durch drücken der „Start" Taste den
Ladevorgang starten. Falls das nicht der Fall ist
können Sie durch drücken der „ESC" Taste in das vor-
herige Menü gelangen und die Zellenanzahl des Akkus
überprüfen.
Zeichnet die verstirchene Zeit des Lade-/Entlade-
vorgangs auf.
Innenwiderstand des Akkus
Spitzentemperatur, gemessen vom
Temperatursensor.
Zurück zum Menü „Laden".
Hier können Sie die Spannungskurve
beim Laden oder Entladen sehen.
NiMH/NiCd/ Akku Programm
Tipps: Wenn die Spannung der aufgeladenen
Akkus niedriger als 2.5V ist, kann das zur
Gefahr beim entladen werden.
„Lademodus", der Standard Modus ist „Manuell".
Im „Manuell" Modus wird der Akku mit dem von
Ihnen eingestellten Ladestrom geladen. Im „Auto"
Modus müssen Sie die obere Grenze des Lade-
stroms einstellen, um eine Überladung zu
vermeiden.
Die Trigger-Spannung für die Beendigung des
NiMH un NiCd Automatik-Ladegerät liegt der
effektive Wert im Bereich von 5 bis 20mV pro
Zelle. Falls mV höher ist, besteht die Gefahr von
Überladung. Ist es niedriger eingestellt, besteht
die Möglichkeit der vorzeitigen Beendigung. Bitte
beachten Sie die technischen Spezifikationen
des Akkus. (NiCd: 12mV; NiMH: 7mV)
„Entladen": Der Entladestrom reicht von 0.1A bis
5.0A und die endgültige Spannung im Bereich von
0.1 bis 24V. Der Vorgang ist ähnlich wie bei den
Lithium Akkus. Die endgültige Spannung von
NiMH-Akkus ist bei 1.0V/Zelle und bei NiCd
0.85V/zelle. Bitte beachten Sie die Empfehlung
vom Akkuhersteller.
„Cycle Modus": Das Ladegerät kann kontinuierlich
1-5 Zyklen führen DCHG>CHG oder CHG>DCHG.
Sie können es für den neuen NI** Akku oder für
einen NI** Akku der schon länger lag wählen.
Bitte stellen Sie es vorsichtig ein, oder es wird den
Akku beschädigen. Um die Parameter festzulegen
folgen Sie bitte dem „Cycle-Set" Menü.
Wenn der NiMH oder NiCd Akku beim zyklischen
Prozess der Ladung/Entladung ist, kann der
Akku warm werden. Im Programm ist eine Zeit-
verzögerung integriert damit der Akku genug
Zeit hat zum abkühlen während des zwei Zyklen
Verfahren. Ein Bereich von 1 bis 60 Minuten kann
eingestellt werden.
Zurück zum Menü „Laden".
Hier können Sie die Kurve der Spannung
zum Laden oder Entladen sehen.
Spannung des Akkus nach
Spannung des Akkus
dem Entladen
nach dem aufladen
Entladekapazität
Ladekapazität
vorherigen Zyklus überprüfen nächsten Zyklus überprüfen
