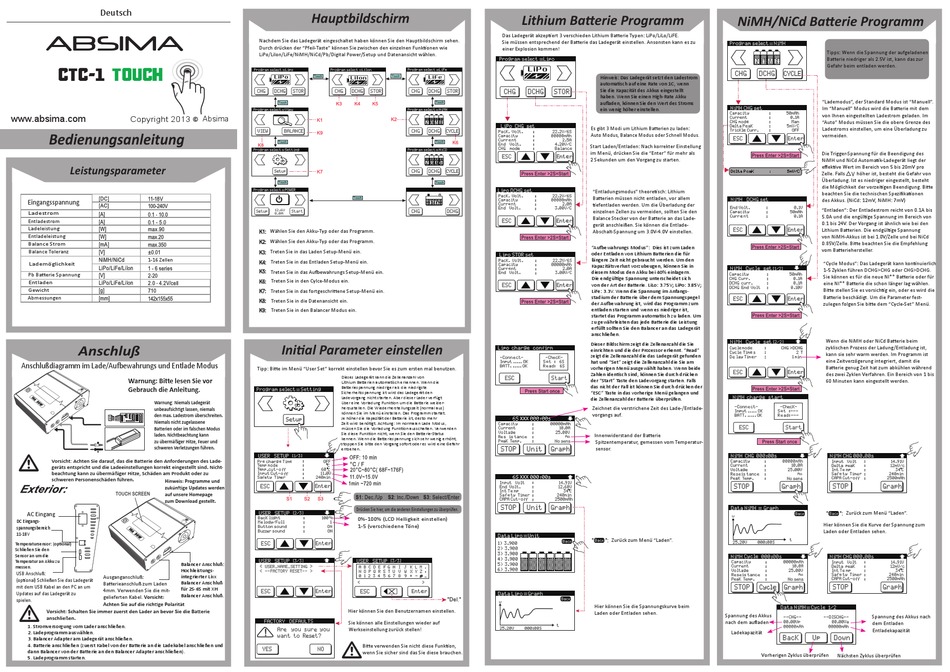

Absima CTC-1 Touch Bedienungsanleitung

Deutsch
ABSIMA

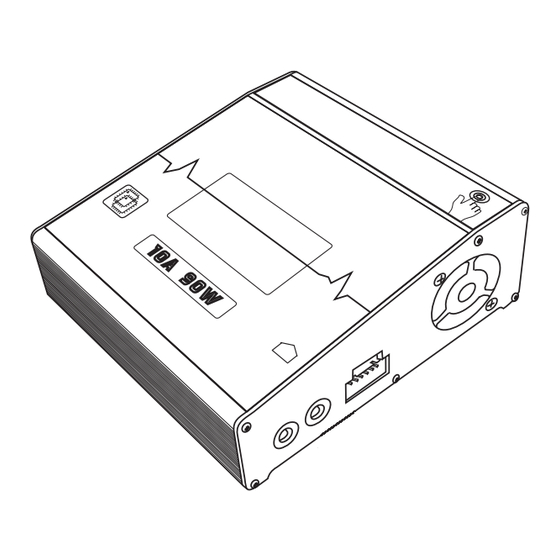

CTC-1 touch
www.absima.com
Copyright 2013
Bedienungsanleitung
Leistungsparameter
Eingangsspannung
Ladestrom
Entladestrom
Ladeleistung
Entladeleistung
Balance Strom
Balance Toleranz
1-16 Zellen
Lademöglichkeit
Pb Batterie Spannung
Entladen
Gewicht
Abmessungen
Anschluß
Anschlußdiagramm im Lade/Aufbewahrungs und Entlade Modus
Warnung: Bitte lesen Sie vor
Gebrauch die Anleitung.
Warnung: Niemals Ladegerät
unbeaufsichtigt lassen, niemals
den max. Ladestrom überschreiten.
Niemals nicht zugelassene
Batterien oder im falschen Modus
laden. Nichtbeachtung kann
zu übermäßiger Hitze, Feuer und
schweren Verletzungen führen.
Vorsicht: Achten Sie darauf, das die Batterie den Anforderungen des Lade-
geräts entspricht und die Ladeeinstellungen korrekt eingestellt sind. Nicht-
beachtung kann zu übermäßiger Hitze, Schäden am Produkt oder zu
schweren Personenschäden führen.
Hinweis: Programme und
zukünftige Updates werden
auf unsere Homepage
zum Download gestellt.
AC Eingang
DC Eingangs-
spannungsbereich
11-18V
Temperatursensor: (optional)
Schließen Sie den
Sensor an um die
Temperatur an Akku zu
Balancer Anschluß:
messen.
Hochleistungs-
USB Anschluß:
Ausganganschluß: integrierter Lixx
(optional) Schließen Sie das Ladegerät
Batterieanschluß zum Laden Balancer Anschluß
mit dem USB Kabel an den PC an um
für 2S-6S mit XH
4mm. Verwenden Sie die mit-
Updates auf das Ladegerät zu
Balancer Anschluß.
gelieferten Kabel. Vorsicht:
spielen.
Achten Sie auf die richtige Polarität
Vorsicht: Schalten Sie immer zuerst den Lader an bevor Sie die Batterie
anschließen.
1. Stromversorgung vom Lader anschließen.
2. Ladeprogramm auswählen.
3. Balancer Adapter am Ladegerät anschließen.
4. Batterie anschließen (zuerst Kabel von der Batterie an die Ladekabel anschließen und
dann Balancer von der Batterie an den Balancer Adapter anschließen).
5. Ladeprogramm starten.
Hauptbildschirm
Nachdem Sie das Ladegerät eingeschaltet haben können Sie den Hauptbildschirm sehen.
Durch drücken der "Pfeil-Taste" können Sie zwischen den einzelnen Funktionen wie
LiPo/Lilon/LiFe/NiMH/NiCd/Pb/Digital Power/Setup und Datenansicht wählen.
Absima
Wählen Sie den Akku-Typ oder das Programm.
Wählen Sie den Akku-Typ oder das Programm.
Treten Sie in das Laden Setup-Menü ein.
Treten Sie in das Entladen Setup-Menü ein.
Treten Sie in das Aufbewahrungs Setup-Menü ein.
Treten Sie in den Cylce-Modus ein.
Treten Sie in das fortgeschrittene Setup-Menü ein.
Treten Sie in die Datenansicht ein.
Treten Sie in den Balancer Modus ein.
Initial Parameter einstellen
Tipp: Bitte im Menü "User Set" korrekt einstellen bevor Sie es zum ersten mal benutzen.
Dieses Ladegerät kann die Zellenanzahl von
Lithium Batterien automatisch erkennen. Wenn die
Batteriespannung niedriger als die niedrigste
Sicherheitsspannung ist wird das Ladegerät den
Ladevorgang nicht starten. Aber dieser Lader verfügt
über eine Vorladung Funktion um die Batterie weider-
herzustellen. Die Wiederherstellungszeit (normal aus)
können Sie im Menü einstellen. Das Programm startet.
Je höher die Kapazität der Batterie ist, desto mehr
Zeit wird benötigt. Achtung: Im normalen Lade Modus,
müssen Sie die Vorladung Funktion ausschalten. Verwenden
Sie diese Funktion nicht, wenn Sie den Batterie-Status
kennen. Wenn die Batteriespannung sich sehr wenig erhöht,
stoppen Sie bitte den Vorgang sofort oder es wird eine Gefahr
entsehen.
Drücken Sie hier, um die anderen Einstellungen zu überprüfen.
0%-100% (LCD Helligkeit einstellen)
1-5 (verschiedene Töne)
Hier können Sie den Benutzernamen einstellen.
Sie können alle Einstellungen wieder auf
Werkseinstellung zurück stellen!
Bitte verwenden Sie nicht diese Funktion,
wenn Sie sicher sind das Sie diese brauchen.
Lithium Batterie Programm
Das Ladegerät akzeptiert 3 verschieden Lithium Batterie Typen: LiPo/LiLo/LiFE.
Sie müssen entsprechend der Batterie das Ladegerät einstellen. Ansonsten kann es zu
einer Explosion kommen!
Hinweis: Das Ladegerät setzt den Ladestrom
automatisch auf eine Rate von 1C, wenn
Sie die Kapazität des Akkus eingestellt
haben. Wenn Sie einen High-Rate Akku
aufladen, können Sie den Wert des Stroms
ein wenig höher einstellen.
Es gibt 3 Modi um Lithium Batterien zu laden:
Auto Modus, Balance Modus oder Schnell Modus.
Start Laden/Entladen: Nach korrekter Einstellung
im Menü, drücken Sie die "Enter" für mehr als
2 Sekunden um den Vorgang zu starten.
"Entladungsmodus" theoretisch: Lithium
Batterien müssen nicht entladen, vor allem
tiefentladen werden. Um die Überladung der
einzelnen Zellen zu vermeiden, sollten Sie den
Balance Stecker von der Batterie an das Lade-
gerät anschleißen. Sie können die Entlade-
Abschalt-Spannung um 3.0V-4.0V einstellen.
"Aufbewahrungs Modus": Dies ist zum Laden
oder Entladen von Lithium Batterien die für
längere Zeit nicht gebraucht werden. Um den
Kapazitätsverlust vorzubeugen, können Sie in
diesem Modus den Akku bei 40% einlagern.
Die endgültige Spannung unterscheidet sich
von der Art der Batterie. LiLo: 3.75V; LiPo: 3.85V;
LiFe: 3.3V. Wenn die Spannung im Anfangs-
stadium der Batterie über dem Spannungspegel
der Aufbewahrung ist, wird das Programm zum
entladen starten und wenn es niedriger ist,
startet das Programm automatisch zu laden. Um
zu gewährleisten das jede Batterie die Leistung
erfüllt sollten Sie den Balancer an das Ladegerät
anschließen.
Dieser Bildschirm zeigt die Zellenanzahl die Sie
einrichten und die der Prozessor erkennt. "Read"
zeigt die Zellenanzahl die das Ladegerät gefunden
hat und "Set" zeigt die Zellenanzahl die Sie am
vorherigen Menü ausgewählt haben. Wenn beide
Zahlen identisch sind, können Sie durch drücken
der "Start" Taste den Ladevorgang starten. Falls
das nicht der Fall ist können Sie durch drücken der
"ESC" Taste in das vorherige Menü gelangen und
die Zellenanzahl der Batterie überprüfen.
Zeichnet die verstrichene Zeit des Lade-/Entlade-
vorgangs auf.
Innenwiderstand der Batterie
Spitzentemperatur, gemessen vom Temperatur-
sensor.
Zurück zum Menü "Laden".
Hier können Sie die Spannungskurve beim
Laden oder Entladen sehen.
NiMH/NiCd Batterie Programm
Tipps: Wenn die Spannung der aufgeladenen
Batterie niedriger als 2.5V ist, kann das zur
Gefahr beim entladen werden.
"Lademodus", der Standard Modus ist "Manuell".
Im "Manuell" Modus wird die Batterie mit dem
von Ihnen eingestellten Ladestrom geladen. Im
"Auto" Modus müssen Sie die obere Grenze des
Ladestroms einstellen, um eine Überladung zu
vermeiden.
Die Trigger-Spannung für die Beendigung des
NiMH und NiCd Automatik-Ladegerät liegt der
effektive Wert im Bereich von 5 bis 20mV pro
Zelle. Falls höher ist, besteht die Gefahr von
Überladung. Ist es niedriger eingestellt, besteht
die Möglichkeit der vorzeitigen Beendigung. Bitte
beachten Sie die technischen Spezifikationen
des Akkus. (NiCd: 12mV, NiMH: 7mV)
"Entladen": Der Entladestrom reicht von 0.1A bis
5.0A und die engültige Spannung im Bereich von
0.1 bis 24V. Der Vorgang ist ähnlich wie bei den
Lithium Batterien. Die endgültige Spannung
von NiMH-Akkus ist bei 1.0V/Zelle und bei NiCd
0.85V/Zelle. Bitte beachten Sie die Empfehlung
vom Batteriehersteller.
"Cycle Modus": Das Ladegerät kann kontinuierlich
1-5 Zyklen führen DCHG>CHG oder CHG>DCHG.
Sie können es für die neue NI** Batterie oder für
eine NI** Batterie die schon länger lag wählen.
Bitte stellen Sie es vorsichtig ein, oder es wird die
Batterie beschädigt. Um die Parameter fest-
zulegen folgen Sie bitte dem "Cycle-Set" Menü.
Wenn die NiMH oder NiCd Batterie beim
zyklischen Prozess der Ladung/Entladung ist,
kann sie sehr warm werden. Im Programm ist
eine Zeitverzögerung integriert, damit die
Batterie genug Zeit hat zum abkühlen während
des zwei Zyklen Verfahren. Ein Bereich von 1 bis
60 Minuten kann eingestellt werden.
Zurück zum Menü "Laden".
Hier können Sie die Kurve der Spannung zum
Laden oder Entladen sehen.
Spannung des Akkus
Spannung des Akkus nach
nach dem aufladen
dem Entladen
Entladekapazität
Ladekapazität
Vorherigen Zyklus überprüfen Nächsten Zyklus überprüfen
