Absima
CTC-Duo Touch
Manual de instrucciones
Parametros de rendimiento
Voltaje de entrada
110 or 240V
Corriente de carga
Corriente de descarga
Potencia de carga max. 100W
Potencia de descarga 12W
Corriente de balanceo
Tolerancia de balanceo
5 Zellen
Formatos de carga
Pb voltaje bateria
Peso 1250g
Dimensiones
Conexión
Esquema de conexión para carga/descarga/ almacenamiento en modo balanceo
1. ADVERTENCIA: Antes de utilizarlo lea el
manual de instrucciones HASTA EL FINAL
para familiarizarse con las caracteristicas de
este cargador.
2. ADVERTENCIA: Nunca
deje el cargador desatendido,
exceda el rango máximo
de carga, cargue baterias
no recomendadas ni en
un modo erroneo. No
cumplirlo puede producir
excesivo calentamiento,
fuego y danos graves.
3. PRECAUCION: Confirme siempre que la bateria a cargar cumple las
especificaciones de este cargador y que la configuración del cargador es la
correcta. De no hacerlo asi puede resultar un calentamiento excesivo asi como
distintos fallos relacionados que pueden conducir a danos al cargador o al propio
usuario.
Conectores de salida: Conecte
la bateria a cargar con los
conectores de 4.0mm con sus
correspondientes cables de carga.
Tenga cuidado que la polaridad
sea la correcta.
Conector del equilibrador:
Equilibrador integrado de altas
prestaciones de baterias de 2S a 6S
usando conector XHS.
PRECAUCION: Encienda siempre el cargador antes de conectar una
batería o puede estropear tanto el cargador como la batería.
1. Conecte el cargador a una fuente de alimentación.
2. Haga la selección del programa de carga en el cargador.
3. Conecte el adaptador de equilibrado al cargador.
4. Conecte la bateria a los cables de carga (si va a balancear la batería conecte
después el adaptador de balanceado).
5. Comience cargar la batería.

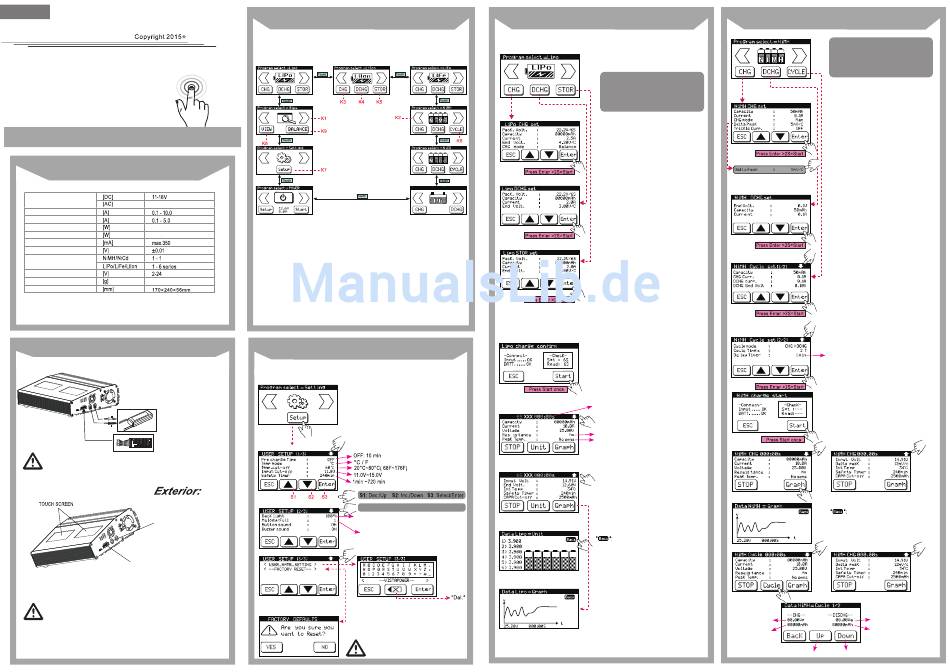

Pantalla Principal

Absima
Después de encender el cargador, puede ver el menú principal, pulse las flechas para
seleccionar los distintos programas: Lipo/ LiIon/ LiFe/ NiMH/ NiCd/ Pb/ Alimentación
digital y Visor de datos
K1: cambia el tipo de bateria o el programa
K2: cambia el tipo de bateria o el programa
K3: Entra en el menú de carga
K4: Entra en el menú de descarga
K5: Entra en el menú de almacenamiento
K6: Entra en el menú de ciclos
K7: Entra en el menú de configuración avanzada
K8: Entra en el menú visor de datos
K9: Entra en el menú de balanceado
Configuración de parametros iniciales
Consejos: Configure correctamente los valores en el "menu de usuario" antes de usar el
cargador por primera vez.
Este cargador detecta automáticamente el número de celdas de la
bateria de Litio. El cargador no iniciará la carga si el voltaje es más
bajo que el mínimo voltaje de seguridad. Para solventar esto, el
cargador tiene una función de precarga que normaliza la bateria.
Puede establecer el tiempo de precarga ( normalmente apagado )
en el menú. Cuanto mayor sea la capacidad de la bateria necesitará
mas tiempo de precarga.
Atención: En el modo normal de carga, es necesario deshabilitar el
proceso de precarga.NO use esta función a menos que conozca con
precisión el estado de la bateria. Si el voltaje de la bateria aumenta
muy poco, detenga el proceso de precarga inmediatamente o podría
ser peligroso.
Pulse aquí para desplazarse por las demás opciones
0% - 100% (Ajuste de luminosidad de
la pantalla)
1-5 ( diferentes melodias )
Puede establecer su nombre o cualquier otra
información aquí. Aparecerá cada vez que
encienda el cargador.
Puede restablecer los valores de fábrica aquí.
NO USE esta función a menos que
esté completamente seguro que
necesita un reajuste de fábrica.
Programa para baterías de Litio
Puede cargar 3 tipos de baterias de Litio: LiPo/ Lilo/ LiFe; debe seleccionar y
configurar el tipo de bateria correctamente o podría provocar que explote.
Advertencia: El cargador establece
automáticamente una intensidad de
carga de 1C, si va a cargar una bateria de
altas prestaciones, puede ajustar el valor
de la intensidad un poco más alto
Hay 3 tipos de carga de baterías Litio:
automático, equilibrado y rápido
Comenzar la carga/ descarga: después de
configurar los parámetros de carga
correctamente, pulse la tecla enter
durante 2 seg. para comenzar el proceso.
Modo descarga. En teoría las baterias de
Litio no necesitan ser descargadas, ni
mucho menos sobre-descargadas. Para
evitar la sobrecarga de uno de los
elementos, debe conectar el adaptador
para equilibrar al cargador, y establecer el
voltaje de corte a 3.0 -4.0V
Modo almacenamiento. Sirve para cargar
o descargar la batería que no se va a usar
durante un tiempo. Para minimizar la
pérdida de rendimiento en su bateria,
debe seleccionar este modo para que
guardarla a un 40% de carga. El voltaje
final varía dependiendo del tipo de bateria
que sea, LiLo 3.75V, LiPo 3.85, LiFe 3.3V. El
programa actua de manera automática, así
si el voltaje es superior al nivel de
almacenamiento, comenzará un proceso
de descarga y si es inferior, comenzará un
proceso de carga. Es necesario conectar el
adaptador de equilibrado para asegurar
que cada una de las células de la bateria
alcanza el voltaje deseado.
Esta pantalla muestra el número de celdas
que se han configurado así como las que
automáticamente detecta el cargador.
"read" muestra las celdas que detecta el
cargador y "set" son las seleccionadas por
el usuario en el menú anterior.. Si los dos
números coinciden puede comenzar el
proceso presionando el boton "start". Si
no, pulse "esc" para retroceder al menú
anterior y verificar cuidadosamente el
número de celdas.
Graba el tiempo transcurrido de carga/
descarga
Resistencia interna de la batería.
Pico de temperatura medido con el sensor
Retrocede al menú de carga
Aquí se puede visualizar las variaciones del
voltaje durante la carga/ descarga
Programa para baterías NiMH-NiCd
Consejos: Si el voltaje de la batería a cargar
es inferior a 2.5V, el delta peak puede no
funcionar, estropeando la batería o
descargándola. Puede conectar el sensor de
temperatura o elevar la intensidad de carga
por encima de 1C.
El modo de carga por defecto es "Man". En
ese modo la batería se carga con la
intensidad que se fije en la pantalla,
mientras que en modo "Auto", es necesario
fijar el limite superior de intensidad de carga
para evitar un a sobreelevación de la carga
que dañe la batería.
Los valores del pico de voltaje de terminación
automática de la carga ( Delta peak ) varia
desde 5mV a 20 mV por elemento. Si se
establece un Dp alto, existe peligro de
sobrecarga de la batería. Si se fija bajo, puede
producirse un falso pico y acabar la carga
prematuramente. Por favor, remítase a las
especificaciones técnicas de la batería ( NiCd
12 mV; NiMH 7mV )
DESCARGA. En este modo, el rango de
intensidad de descarga va de 0.1 A a 5.0 A y
el voltaje final varia desde 0.1V a 24.0V. El
funcionamiento es similar al de las baterias
de Litio. El voltaje mínimo de las baterías de
NiMH es 1.0V por elemento y el de las
baterias de NiCd es 0.85V por elemento. Por
favor, remítase a las especificaciones
técnicas de la batería.
"CICLOS" En este modo, el cargador puede
realizar de 1 a 5 ciclos de descarga-carga o
carga-descarga sin pausa. Puede realizarlo a
baterías nuevas o a packs que lleven mucho
tiempo sin usar. Configure cuidadosamente
el menu "Cycle Set" o podría estropear las
baterías.
Cuando las baterias NiMH o NiCd están
en proceso de ciclo pueden ponerse
templadas. El programa permite
establecer un tiempo de espera para
permitir enfriarse al pack antes de
comenzar el siguiente ciclo. El valor varía
de 1 a 60 minutos. Si no está seguro
conviene fijar el valor por encima de 10
min.
Regresa al menú de carga
Aquí se puede visualizar las variaciones del
voltaje durante la carga/ descarga
Voltaje de la
Voltaje de la bateria al
bateria al finalizar
finalizar la descarga
la carga.
Capacidad total
Capacidad total
descargada
cargada
Muestra el ciclo anterior Muestra el ciclo posterior
