Netzteile und Endstufen

Für diesen Bauabschnitt benötigen Sie:
1 Schaltnetzteil 48 V
2 Zylinderkopfschraube M4 x 6
1 Schaltnetzteil 24 V
3 Schrittmotor-Endstufe
6 Flachkopfschraube M4 x 6
3 Adapterplatine für Endstufe
2 Koppelrelais
• Setzen Sie das 24 V-Netzteil
Tragschiene, wie in Bild 9 gezeigt.
• Montieren Sie das 48 V-Netzteil
Schrauben , wie in Bild 16 gezeigt.
S4

Vorbereitung der Endstufen

Grundlage der Konfiguration sind die auf den End-
stufen aufgedruckten Tabellen (siehe Abbildung). Wir
empfehlen die DIP-Schalter der Endstufen wie folgt
einzustellen.
Strom
Die Einstellung für den Strom gilt für Schrittmotoren
mit 3 Nm / 4,2 A. Bei der Verwendung von Motoren
mit anderer Stromstärke müssen die Einstellun-
gen entsprechend angepasst werden.
Wir empfehlen den Strom für die Motoren anhand
der Motor-Temperatur im Betrieb anzupassen. Liegt
die Temperatur des Motors bei maximal 50 ... 60 °C,
ist der Strom korrekt eingestellt. Beträgt die Motor-
temperatur mehr als 60 °C, sollte der Strom reduziert
werden.
Auflösung
Ein Schrittmotor führt 200 Schritte von 1,8° je Um-
drehung aus. Die Endstufe teilt diese Vollschritte bei
der gezeigten DIP-Schalter Einstellung in jeweils 16
Mikroschritte. Dies ergibt dann 3200 Schritte pro Um-
drehung des Motors. Bei einer Spindelsteigung von
10 mm / Umdrehung entspricht ein Mikroschritt theo-
retisch einem Verfahrweg von 0,003125 mm.
Wird eine andere Auflösung gewählt, muss diese
entsprechend in der Software-Einstellung geän-
dert werden.
www.sorotec.de
#
6
S4
9
8
F2
7
11
auf die
9
mit
6

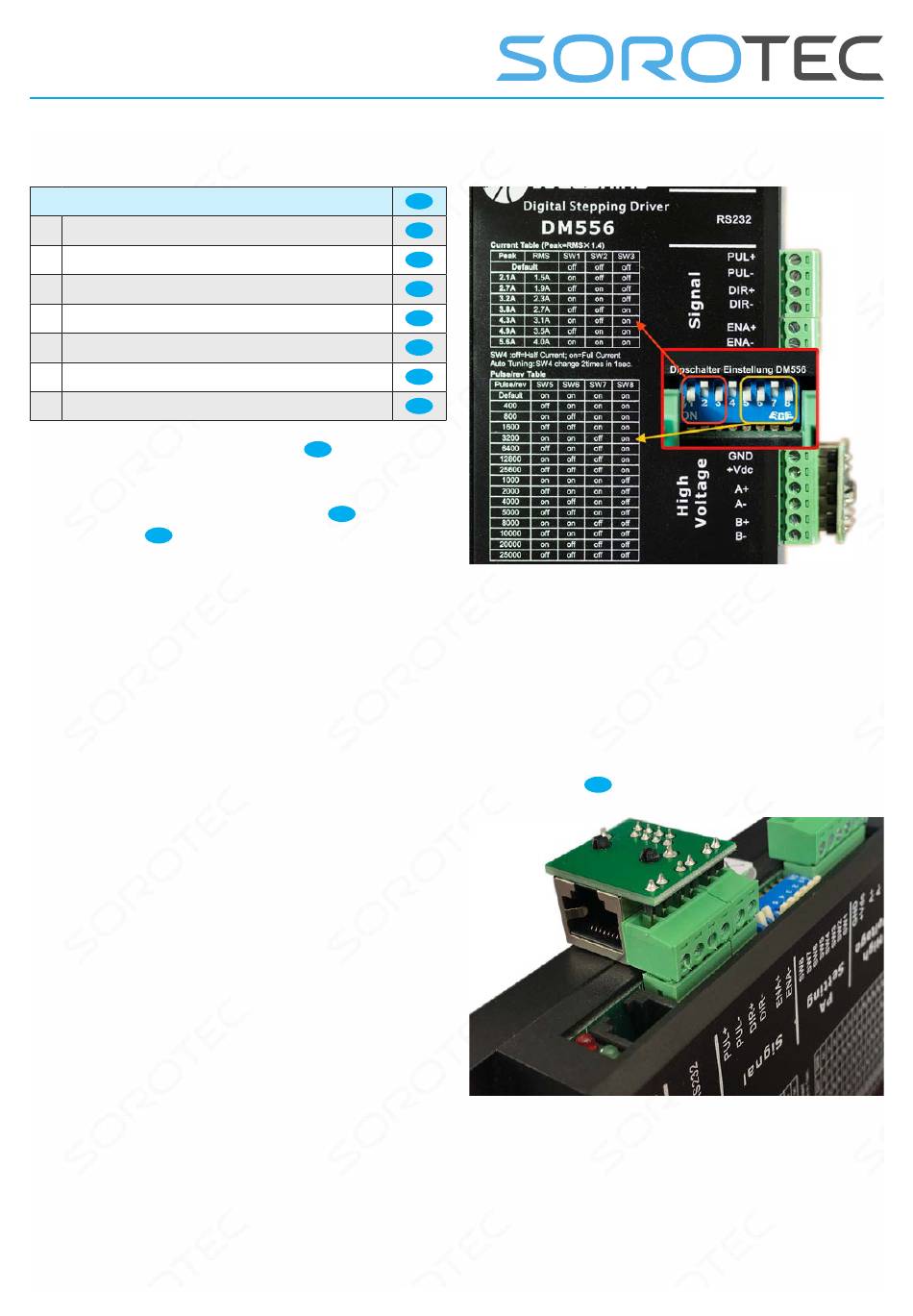

Bild 4: Einstellung von Auflösung und Strom
Adapter
Für die Endstufen liegen dem Bausatz Klemmleis-
ten-Adapter mit RJ45-Buchsen bei.
Bild 5: Montage der RJ45-Adapter an der Klemmleiste
Seite 8 / 14
• Montieren Sie die Adapter, wie in Bild 5
gezeigt.
• Montieren Sie die drei Endstufen mit
Schrauben wie in Bild 9 gezeigt.
