SOROTEC CNC720 PRO 3 Montageanleitung Seite 7

Anleitung Steuerung CNC720
PRO 3 Achsen 5,6 A
• Bauen Sie nun die drei Sicherungshalter
die Bohrungen unterhalb der Steckdosen und
neben dem Einbaustecker.
• Bestücken Sie die Sicherungshalter neben den
Steckdosen (F1 und F2) mit je einer
Feinsicherung 6,3 A
• Bestücken Sie den Sicherungshalter neben
dem Einbaustecker (F3) mit der Feinsicherung
1 A .
10
Erdungsschrauben
Für diesen Bauabschnitt benötigen Sie:
2 Zylinderkopfschraube M6 x 25
3 Scheibe M6
10 Zahnscheibe M6
5 Mutter M6
Achtung!
Eine schlechte Erdung ist eine häufige und schwer
zu erkennende Fehlerquelle. Führen Sie die Arbeit
mit besonderer Sorgfalt durch.
Am Boden des Gehäuses und an der Rückwand
liegen die Bohrungen für die Erdungspunkte (siehe
auch Bild 9). Die hier montierten Schrauben müssen
guten leitenden Kontakt zum Gehäuseblech haben.
• Entfernen Sie den Lack ein bis zwei
Millimeter um die Bohrungen herum.
• Montieren Sie die Erdungsschrauben wie auf
den Bildern 1 bis 3 gezeigt.
• Die Erdungsschraube des Gehäusedeckels
wird vor dem Schließen des Gehäuses mit dem
Erdungspunkt am Boden verbunden.
Hinweis
Der Anschluss von Erdungskabeln an Schrauben
erfolgt mit Ringkabelschuhen zwischen Zahn-
scheiben.
www.sorotec.de
.
18
in
17
#
S5
U1
UZ
M6

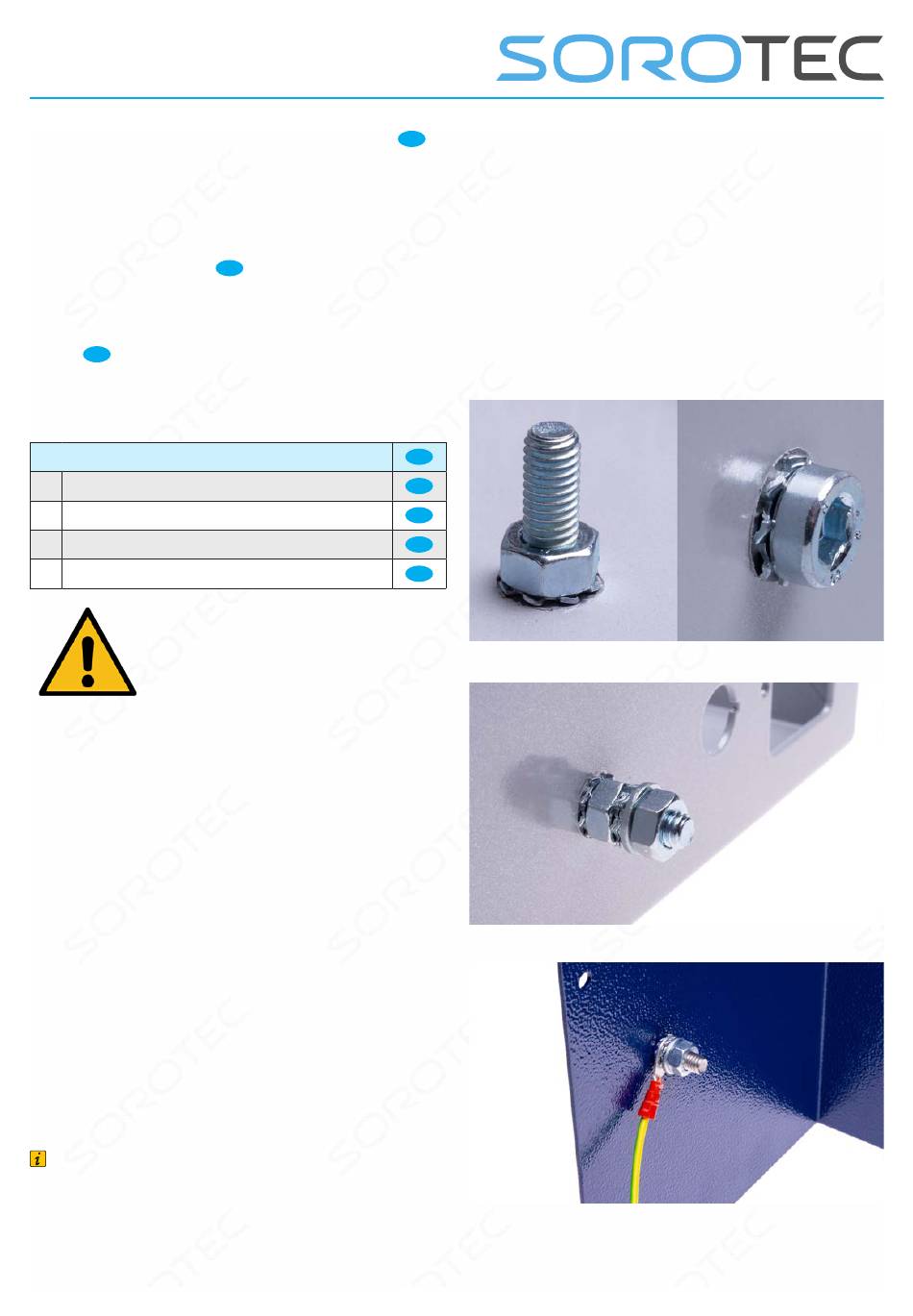

Bild 1: Erdungsschraube am Boden (links) und an Rückwand
Bild 2: Erdungsschraube Rückwand außen
Bild 3: Erdungsschraube Deckel
Seite 7 / 14 V 1.0.0
