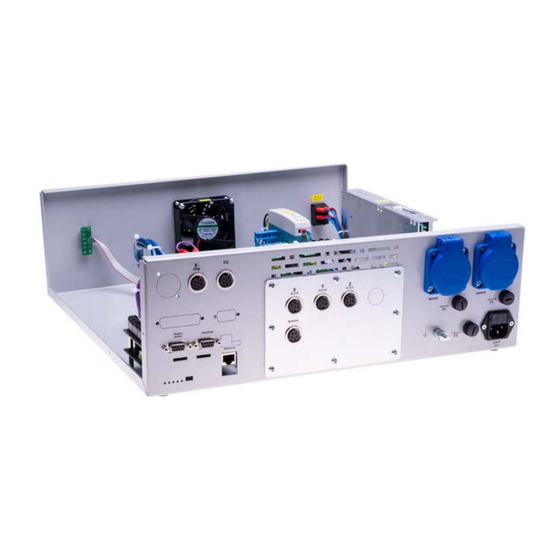

SOROTEC CNC720 PRO 3 Montageanleitung
Verwandte Anleitungen für SOROTEC CNC720 PRO 3
Inhaltszusammenfassung für SOROTEC CNC720 PRO 3

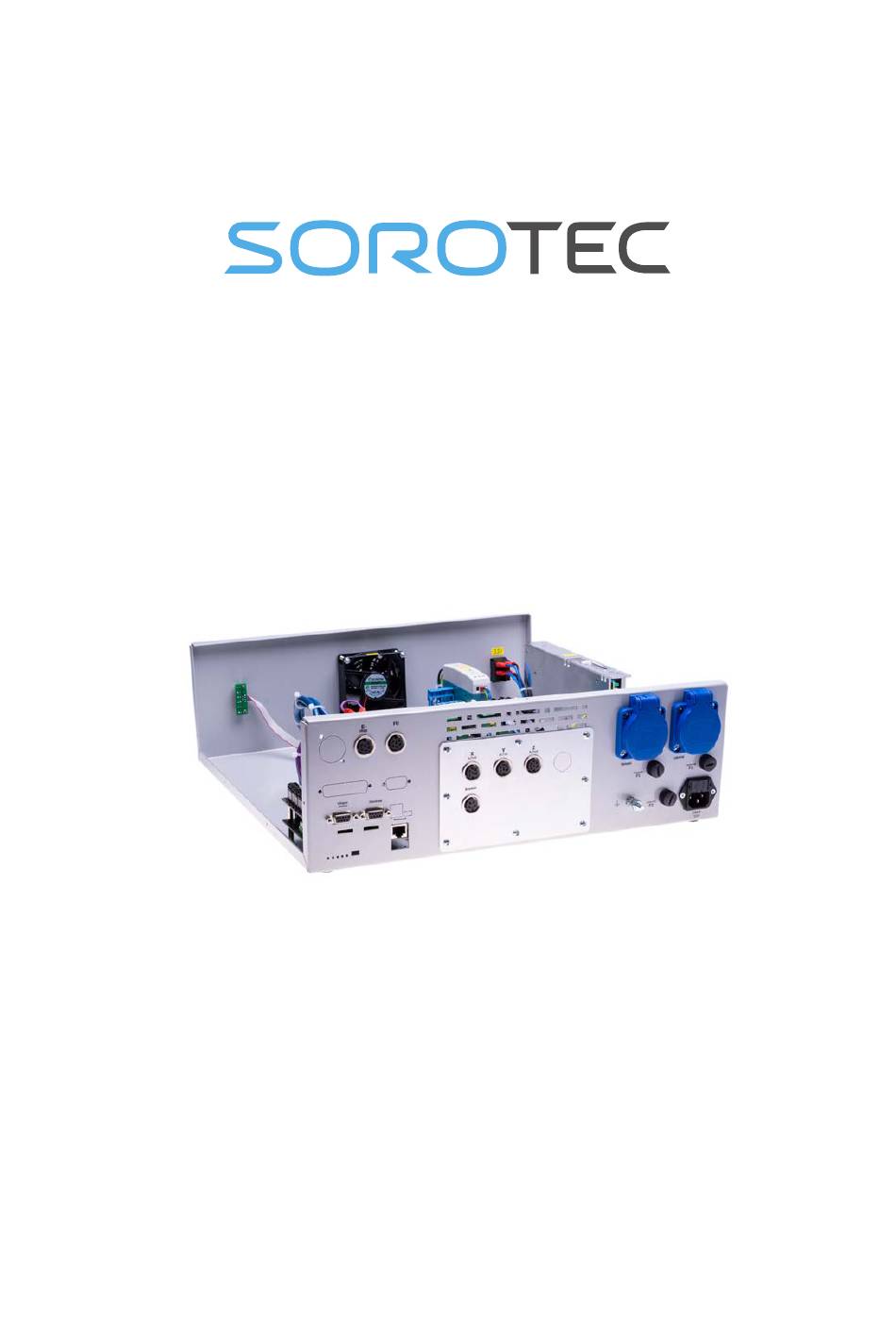

- Seite 1 Montageanleitung Bausatz Steuerung CNC720 PRO 3 Achsen 5,6 A ETS.63LE720.OB.02.PB SOROTEC GmbH Tel.: +49 (0) 7227-994255-0 Withig 12 Fax: +49 (0) 7227-994255-9 77836 Rheinmünster E-Mail: sorotec@sorotec.de Version 1.0.0 Web: www.sorotec.de...
-
Seite 2: Benötigtes Werkzeug
Für Sach- oder Personenschäden, die bei der Mon- Benötigtes Werkzeug tage oder dem Betrieb der CNC-Steuerung entste- hen, übernimmt die Sorotec GmbH keine Haftung! Gewöhnliche Handwerkzeuge, wie Schraubendreher in verschiedenen Formen und Größen sowie Seiten- schneider usw. sollten zur Verfügung stehen. Darü- ber hinaus wird folgendes Werkzeug benötigt:... - Seite 3 Adapter RJ45 Kaltgerätestecker mit Si- Schaltnetzteil 48 V cherungshalter und 2 Si- cherungen 10 A träge Adapterplatine für Sicherungshalter Endstufe Schrittmotor-Endstufe Feinsicherung 6,3 A träge Schaltnetzteil 24 V Netzschalter Feinsicherung 1 A träge Netzkabel www.sorotec.de Seite 3 / 14 V 1.0.0...
- Seite 4 Einbaubuchse Binder 4-polig Patchkabel RJ45 2 m Kabelstecker Binder 4-polig PVC-Aderleitung 20 m 0,50 mm² dunkelblau Tragschiene PVC-Aderleitung 10 m 0,50 mm² schwarz PVC-Aderleitung Ringkabelschuh 0,50 mm² violett PVC-Aderleitung Flachsteckhülse 0,50 mm² orange www.sorotec.de Seite 4 / 14 V 1.0.0...
- Seite 5 M5 x 6 M6 x 25 Senkkopfschraube DIN 965 M3 x 12 M4 x 16 M4 x 40 Flachkopfschraube mit Innensechskant DIN 7381 M3 x 6 M4 x 6 Scheibe DIN 125 M6 www.sorotec.de Seite 5 / 14 V 1.0.0...
-
Seite 6: Vorbereitung Des Gehäuses
Befestigungsschrauben: • Montieren Sie die beiden Einbausteckdosen 8 x M4 für die Steckdosen mit Schrauben 6 x M4 für die Endstufen (siehe Bild 9) 3 x M5 für die Tragschiene (siehe Bild 9) www.sorotec.de Seite 6 / 14 V 1.0.0... - Seite 7 • Die Erdungsschraube des Gehäusedeckels wird vor dem Schließen des Gehäuses mit dem Erdungspunkt am Boden verbunden. Hinweis Der Anschluss von Erdungskabeln an Schrauben erfolgt mit Ringkabelschuhen zwischen Zahn- Bild 3: Erdungsschraube Deckel scheiben. www.sorotec.de Seite 7 / 14 V 1.0.0...
-
Seite 8: Netzteile Und Endstufen
Motors. Bei einer Spindelsteigung von 10 mm / Umdrehung entspricht ein Mikroschritt theo- retisch einem Verfahrweg von 0,003125 mm. Wird eine andere Auflösung gewählt, muss diese entsprechend in der Software-Einstellung geän- dert werden. www.sorotec.de Seite 8 / 14 V 1.0.0... -
Seite 9: Controller Und Breakout Board
Bild 7: Montage von Controller und Simple BOB • Montieren Sie die Kombination mit Schrauben am Boden und den SUB-D-Verschraubungen an der Gehäuserückwand. Siehe Bilder 7 und 8. Bild 8: Außenanschlüsse der Kombination Bild 6: Richtige Stellung der Jumper www.sorotec.de Seite 9 / 14 V 1.0.0... - Seite 10 Leitungsenden Bitte benutzen Sie grundsätzlich die für Ihre Verbin- dungen passende Ausrüstung der Leitungsenden: • Aderendhülsen für Schraubklemmen • Flachsteckhülsen für Steckverbindungen • Ringkabelschuhe für die Erdung Bild 11: Die Klemmenleiste am Netzteil www.sorotec.de Seite 10 / 14 V 1.0.0...
-
Seite 11: Montage Der Einbaubuchsen
Motoren paarweise verdrillt werden. Siehe dazu auch Bild 13. Bild 14: Steckbrücke mit Rundsteckern / -hülsen für Bild 13: Powerleitungen sind paarweise verdrillt optionalen Frequenzumformer-Anschluss Bild 15: Rückseite der fertig aufgebauten Steuerung www.sorotec.de Seite 11 / 14 V 1.0.0... - Seite 12 Anleitung Steuerung CNC720 PRO 3 Achsen 5,6 A Bild 16: Grundverdrahtung mit Netzspannungs- und Erdungsleitungen Bild 17: Steckdosen angeschlossen www.sorotec.de Seite 12 / 14 V 1.0.0...
- Seite 13 Anleitung Steuerung CNC720 PRO 3 Achsen 5,6 A Bild 18: Anschluss von Lüfter, Koppelrelais und Controller. Loses Erdungskabel für Deckel. Bild 19: Fertige Steuerung mit Patchkabeln zwischen Interface und Endstufen sowie Steckbrücke für FU-Anschluss www.sorotec.de Seite 13 / 14 V 1.0.0...
-
Seite 14: Weitere Verdrahtung
Der Entstörsatz ist unter folgender Artikelnummer er- Bild 20: Optionaler Entstörsatz hältlich: ZB.ETS.ENTA3.001 Nothalt-Relais Zur Erhöhung der Betriebssicherheit empfehlen wir auch die optional erhältliche Nothalt-Schaltung zu verbauen. Die Not-Halt-Schaltung ist unter folgender Artikel- nummer erhältlich: ZB.ETS.NOT.03 Bild 21: Nothalt-Relais www.sorotec.de Seite 14 / 14 V 1.0.0...
