SOROTEC CNC720 PRO Montageanleitung
Verwandte Anleitungen für SOROTEC CNC720 PRO
Inhaltszusammenfassung für SOROTEC CNC720 PRO
- Seite 1 Montageanleitung Bausatz Steuerung CNC720 PRO für integrierte Motor-Treiber ETS.S3JMC720.OB.02.PB SOROTEC GmbH Tel.: +49 (0) 7227-994255-0 Withig 12 Fax: +49 (0) 7227-994255-9 77836 Rheinmünster E-Mail: sorotec@sorotec.de Version 1.0.0 Web: www.sorotec.de...
-
Seite 2: Benötigtes Werkzeug
Für Sach- oder Personenschäden, die bei der Mon- tage oder dem Betrieb der CNC-Steuerung entste- Gewöhnliche Handwerkzeuge, wie Schraubendreher hen, übernimmt die Sorotec GmbH keine Haftung! in verschiedenen Formen und Größen sowie Seiten- schneider usw. sollten zur Verfügung stehen. Darü- ber hinaus wird folgendes Werkzeug benötigt:... - Seite 3 10 A träge Verdrahtungskanal Sicherungshalter Schaltnetzteil 48 V Feinsicherung 6,3 A träge Schaltnetzteil 24 V Netzschalter Feinsicherung 1 A träge Netzkabel Koppelrelais Einbausteckdose EDING-CNC Lüfter 80 x 80 x 25 mm Controller 720 24 V www.sorotec.de Seite 3 / 14 V 1.0.0...
- Seite 4 Kabelstecker Binder 6-polig Kabelstecker Binder 3-polig Einbaubuchse Binder Ringkabelschuh 4-polig Kabelstecker Binder Flachsteckhülse 4-polig Rundsteckhülse D-SUB-Buchse mit Lötkelchen 9-polig Rundstecker D-SUB-Stecker mit Lötkelchen 9-polig Schrumpfschlauch Sortiment Gehäuse für D-Sub Aderendhülsen 9-polig Sortiment Tragschiene Notaus www.sorotec.de Seite 4 / 14 V 1.0.0...
- Seite 5 2 x M3 Innengewinde Distanzhülse PVC-Aderleitung 10 m M3 Sechskant 20mm 1 mm² schwarz 1 x M3 Innengewinde 1 x M3 Außengewinde PVC-Aderleitung 10 m 1 mm² hellblau PVC-Aderleitung 10 m 1 mm² grün/gelb www.sorotec.de Seite 5 / 14 V 1.0.0...
-
Seite 6: Vorbereitung Des Gehäuses
Befestigungsschrauben: • Montieren Sie die beiden Einbausteckdosen 8 x M4 für die Steckdosen mit Schrauben 6 x M4 für die Endstufen (siehe Bild 9) 3 x M5 für die Tragschiene (siehe Bild 9) www.sorotec.de Seite 6 / 14 V 1.0.0... - Seite 7 • Die Erdungsschraube des Gehäusedeckels wird vor dem Schließen des Gehäuses mit dem Erdungspunkt am Boden verbunden. Hinweis Der Anschluss von Erdungskabeln an Schrauben erfolgt mit Ringkabelschuhen zwischen Zahn- Bild 3: Erdungsschraube Deckel scheiben. www.sorotec.de Seite 7 / 14 V 1.0.0...
-
Seite 8: Netzteile Und Motoren
, wie in Bild 19 gezeigt. Vorbereitung der Motoren Hinweis Die hier beschriebenen Einstellungen beziehen sich beispielhaft auf die von Sorotec vorzugs- weise verwendeten Antriebsmotoren von JMC. Die Konfiguration von Motoren anderer Hersteller Bild 4: DIP-Schalter an in den Motor integrierter Endstufe kann in Umfang und Vorgehen davon abweichen. -
Seite 9: Controller Und Breakout Board
Bild 7: Montage von Controller und Simple BOB • Montieren Sie die Kombination mit Schrauben am Boden und den SUB-D-Verschraubungen an der Gehäuserückwand. Siehe Bilder 7 und 8. Bild 8: Außenanschlüsse der Kombination Bild 6: Richtige Stellung der Jumper www.sorotec.de Seite 9 / 14 V 1.0.0... - Seite 10 Leitungsenden Bitte benutzen Sie grundsätzlich die für Ihre Verbin- dungen passende Ausrüstung der Leitungsenden: • Aderendhülsen für Schraubklemmen • Flachsteckhülsen für Steckverbindungen Bild 11: Die Klemmenleiste am Netzteil • Ringkabelschuhe für die Erdung www.sorotec.de Seite 10 / 14 V 1.0.0...
-
Seite 11: Verdrillte Leitungen
Bild 12 zeigt die korrekte Verarbeitung des freien Endes. Bild 14: Jeder Pin einzeln mit Schrumpfschlauch isoliert Bild 12: Vorverdrahtete Anschlussblende Bild 15: Steckbrücke mit Rundsteckern / -hülsen für optionalen Frequenzumformer-Anschluss www.sorotec.de Seite 11 / 14 V 1.0.0... - Seite 12 Anleitung Steuerung CNC720 PRO für integrierte Motortreiber Bild 16: Grundverdrahtung mit Netzspannungs- und Erdungsleitungen Bild 17: Anschluss von Lüfter, Koppelrelais und Controller www.sorotec.de Seite 12 / 14 V 1.0.0...

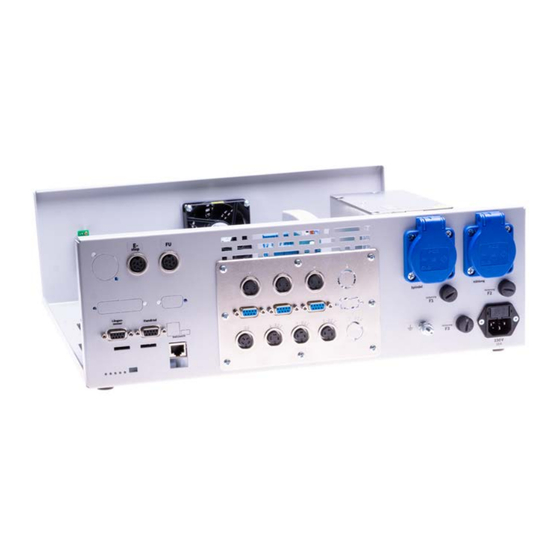

- Seite 13 Anleitung Steuerung CNC720 PRO für integrierte Motortreiber Bild 18: Anschluss von Notaus, Steckbrücke für Frequenzumformer. Bild 19: Fertige Steuerung mit Netzteil und Anschlussblende www.sorotec.de Seite 13 / 14 V 1.0.0...
-
Seite 14: Weitere Verdrahtung
(wie zum Beispiel an allen Maschinen der Hobby- Line), sollten Sie diesen bevorzugt anschließen. Der diesem Bausatz beiliegende Schalter kann dann entweder weggelassen oder in einer Rei- Bild 21: Nothalt-Relais henschaltung zusätzlich eingebunden werden. www.sorotec.de Seite 14 / 14 V 1.0.0...
