Installationsanleitung
5.3.6.
Die LAN-/WAN-Schnittstelle umfasst 4 Ethernet-Ports (10/100 Mbps) mit Auto
MDI/MDIX bedeutet, dass sowohl UTP-Kabel der Kategorie 5 als auch gekreuzte
Kabelverwendet werden können. Einen Überblick über die Standardparameter
liefert der Abschnitt IP-Einstellungen ab Werk, Kapitel 7.1.

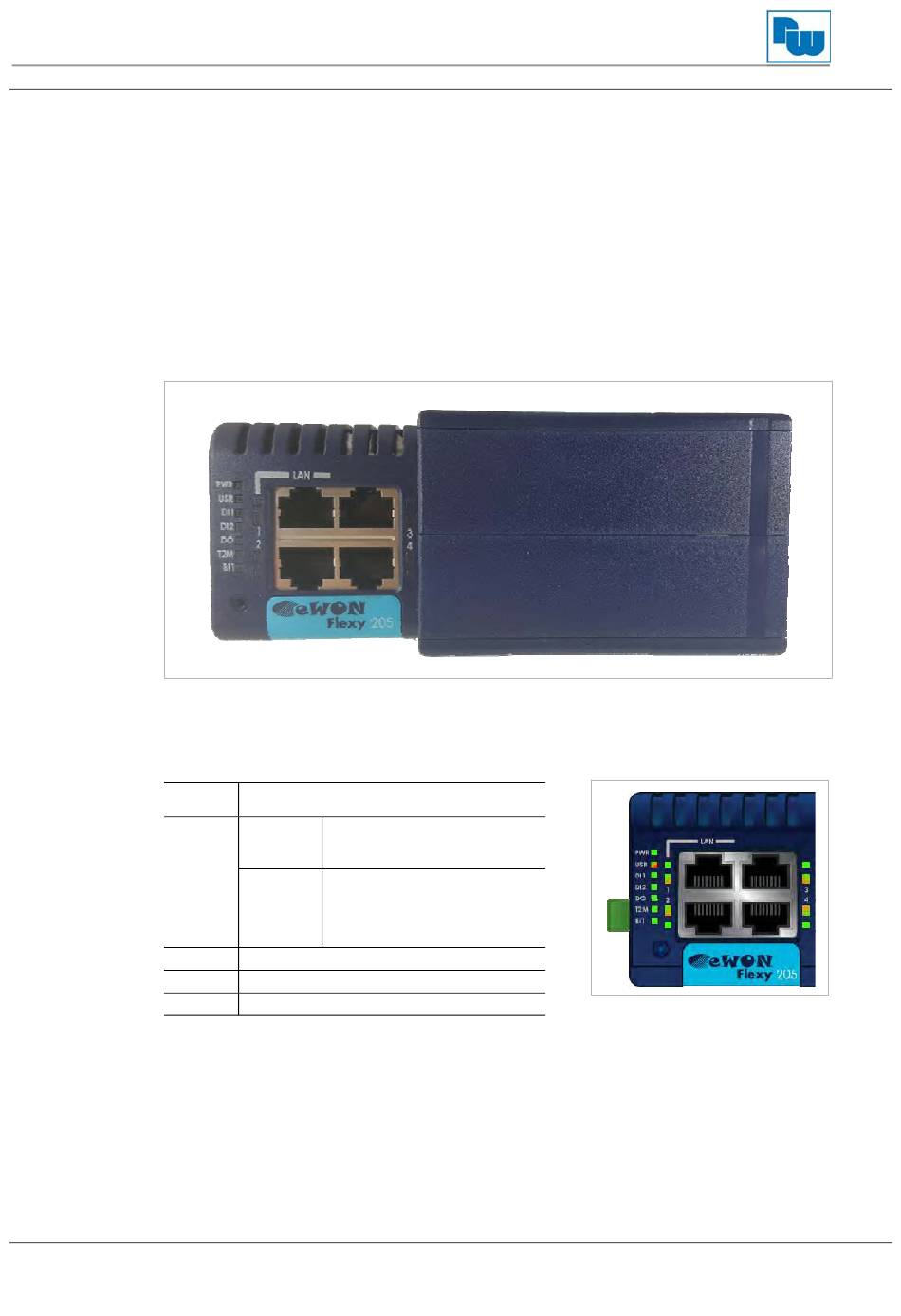

Abb. 10
Es ist jedoch mindestens Ethernet-Kabel der Kategorie 5 mit RJ45-Anschluss
erforderlich.
5.3.7.
Kennzei
chnung
1
2
3
4
Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: +49-6722/9965-20, Fax: -78. Alle
Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten.
LAN-/WAN-Ethernet-Ports
Schnittstelle des Flexy 205
LED-Anzeigen
Beschreibung
Großes
Grün = LAN-Port
Rechteck
Orange = WAN-Port
Kleines
Ethernet-Aktivität am Port 1
Quadrat
Dauerhaft grün = Ethernet-
Verbindung OK
Grün blinkend = Ethernet-Verkehr
(Senden und Empfangen)
Ethernet-Aktivität am Port 2 (wie oben)
Ethernet-Aktivität am Port 3 (wie oben)
Ethernet-Aktivität am Port 4 (wie oben)
Abb. 11
LED-Anzeigen des Flexy 205
