Installationsanleitung
5.3.
Aufbau

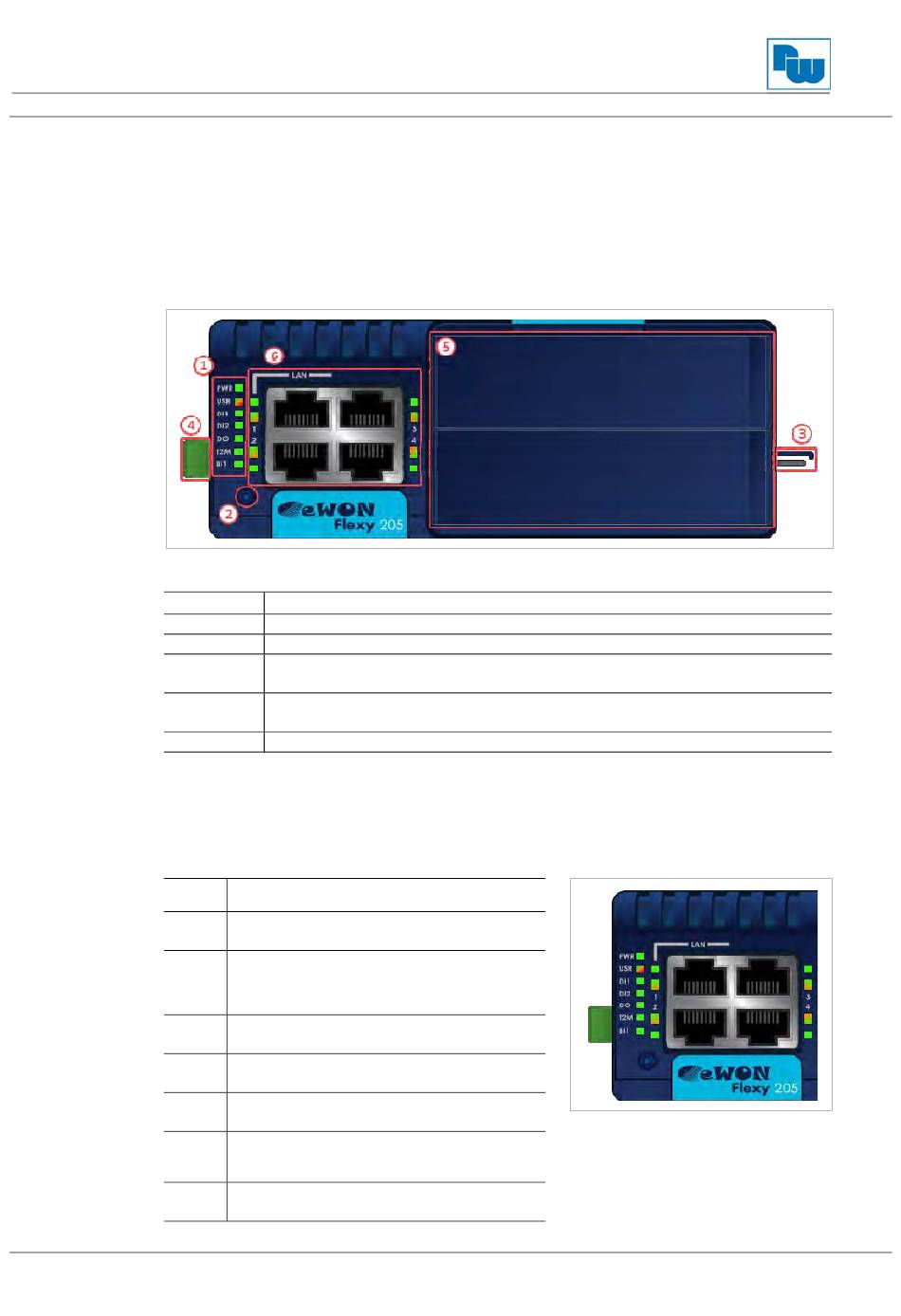

Dieser Abschnitt behandelt den Aufbau des eWON Flexy 205. Die nummerierten
Punkte im Bild unten werden im Folgenden in den einzelnen Abschnitten
beschrieben.
Abb. 8
1
2
3
4
5
6
5.3.1.
Die LED-Anzeigen, zeigen den Systemstatus an und sind unter den 4 Ethernet-
Ports angeordnet. Die folgende Tabelle erklärt die LEDs.
Kennzei
chnung
PWR
USR
DI1
DI2
DO
T2M
BI1
Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: +49-6722/9965-20, Fax: -78. Alle
Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten.
Geräteschnittstelle
LED-Anzeigen
RESET-Taste - BI1
SD-Karten-Steckplatz
Hauptsteckverbinder
Zum Anschließen der Stromversorgung und digitalen Ein-/Ausgänge
2 Leerblenden
Können entfernt und durch Erweiterungskarten ersetzt werden
Kommunikationsschnittstellen am Mainboard: 4 Ethernet-Ports
LED-Anzeigen
Beschreibung
Spannungsversorgung
Dauerhaft grün = Gerät ist eingeschaltet
Benutzer
Langsames grünes Blinken = Gerät ist in Ordnung
Rotes Blinkmuster = besondere Aufmerksamkeit
erforderlich
Digitaler Eingang 1
Grün = EIN : Signal am Eingang 1 erkannt
Digitaler Eingang 2
Grün = EIN : Signal am Eingang 2 erkannt
Digitaler Ausgang
Grün = EIN : Signal am Ausgang
Talk2M
Grün = EIN : Talk2M-VPN-Verbindung
hergestellt
Eingang Taste BI1
Dauerhaft grün = RESET-Taste wird betätigt
ABB. 9
Beispielhafte LED-Anzeige am
Flexy 205
