Installationsanleitung
5.2.

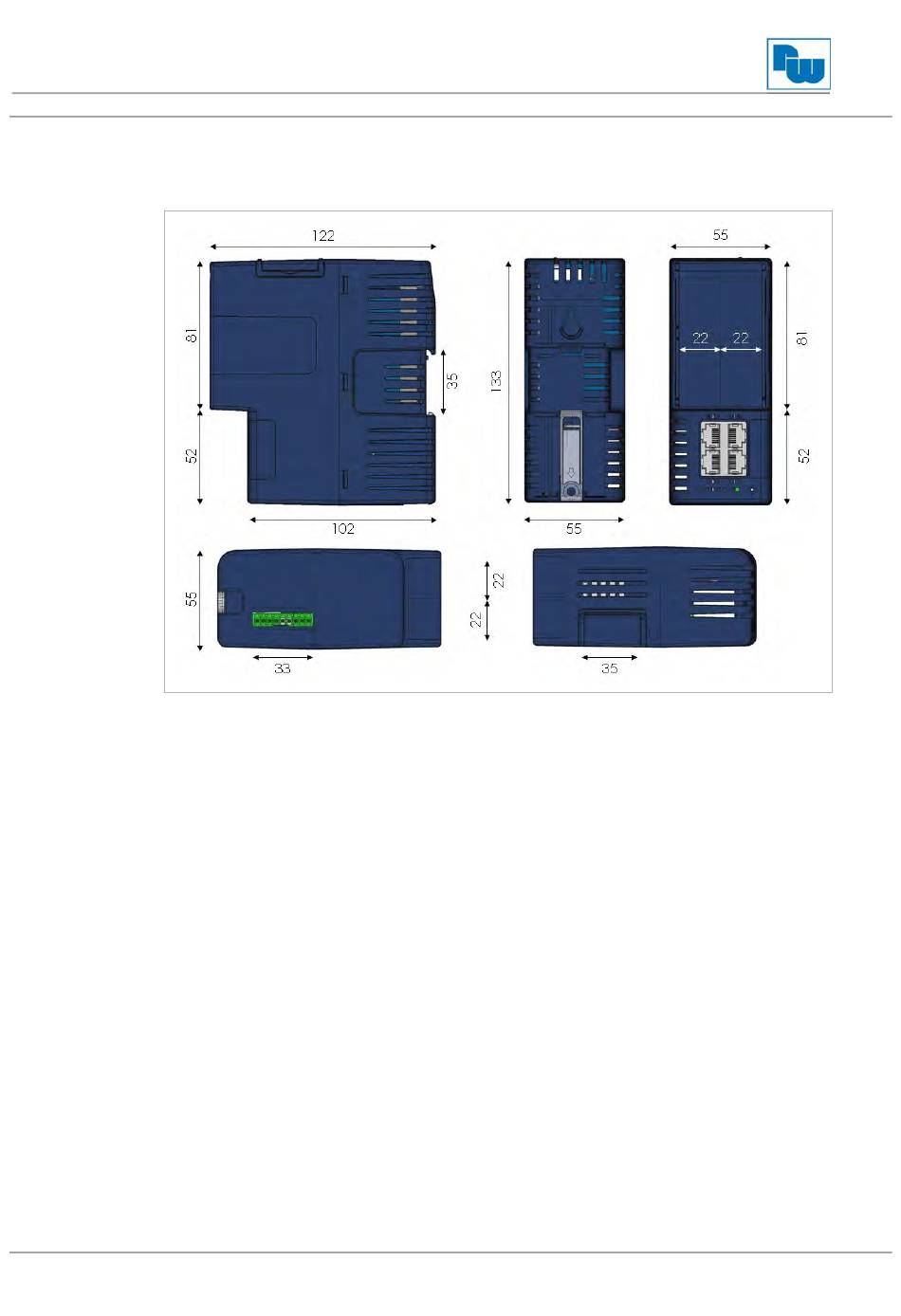

Abmessungen
Abb. 7
Im obigen Bild:
•
•
Die schattierten Bereiche sind die bei der Montage einzuhaltenden Abstände.
Die Abstände vor den Steckplätzen sind für die Erweiterungskarten gedacht.
Selbst wenn die aktuell geplante Anwendung keine Erweiterungskarten erfordert,
ist es eine gute Idee, diesen Freiraum trotzdem einzuplanen, falls später einmal
eine Erweiterungskarte eingesetzt wird.
Copyright by Wachendorff Prozesstechnik GmbH & Co. KG, Industriestraße 7, D-65366 Geisenheim, Tel.: +49-6722/9965-20, Fax: -78. Alle
Angaben ohne Gewähr, Irrtümer und Änderungen vorbehalten.
Maße
Einheit: Maße in mm.
Genauigkeit: Nur für Ausführungszeichnungen geeignet (auf nächsten Millimeter
gerundet).
