Kurzanleitung DE
Magnet Öffnungsmelder
Model Name: Ajax DoorProtect
Drahtloser Sensor zur Überwachung
von Tür- und Fensteröffnungen
DoorProtect ist ein drahtloser Sensor zur Überwachung
von Tür- und Fensteröffnungen mit Reedkontakt, der auf
über eine Million Öffnungen ausgelegt ist. Er verfügt über
einen Anschluss für einen externen Sensor. Er wird über
das geschützte Protokoll „Jeweller" an das Ajax
Sicherheitssystem angeschlossen, die Funkreichweite
beträgt ohne Hindernisse bis zu 1200 m. Die mitgelieferte
Batterie hat eine Lebensdauer von bis zu 7 Jahren und ist
für die Nutzung im Innenbereich vorgesehen.
WICHIIG: Diese Kurzanleitung enthält allgemeine
Informationen über DoorProtect. Vor Inbetriebnahme des
Gerätes ist es empfehlenswert, die Bedienungsanleitung
auf der Website:
ajax.systems/support/devices/doorprotect zu studieren.

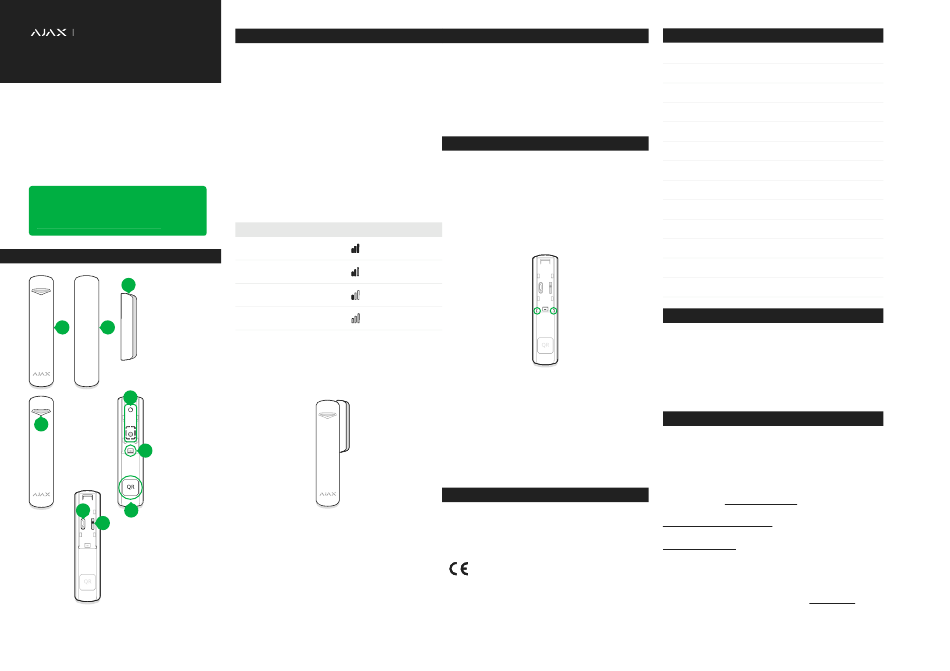

FUNKTIONSTEILE
3
1 - DoorProtect
1 2
2 - Großer Magnet
3 - Kleiner Magnet
5 5 - Montageplatte
SmartBracket
(gelochtes Teil ist
notwendig zur
9
Auslösung des
Sabotagekontakts
beim Versuch, den
6
4 - Kontrollleuchte
Sensor von der
Oberfläche
abzureißen)
6 - Stecker für das
Anschließen eines
externen Sensors
7 - QR code
7
8
9
8 - Hauptschalter
9 - Taste für den
Sabotagekontakt
WAHL DES AUFSTELLUNGSORTES
Bei der Wahl des Aufstellungsortes von DoorProtect sind
Hindernisse zu berücksichtigen, die das Funksignal
beeinträchtigen können.
Der Sensor sollte nicht platziert werden:
1. Außerhalb des Raumes (im Freien).
2. Unweit von Metallgegenständen und Spiegel, welche
das Funksignal dämpfen oder abschirmen können.
3. In Räumen, wo Temperatur und Feuchtigkeit über den
zulässigen Grenzen liegen.
Vor der fixen Montage des Gerätes lassen Sie die Signalstärke
in der Applikation „Ajax Security System" mindestens eine
Minute lang prüfen. Diese Prüfung zeigt die Qualität der
Verbindung zwischen Sensor und Hub und bestätigt die
richtige Wahl des Aufstellungsortes.
Status der Kontrollleuchte Signalstärke
Leuchtet mit Unterbrechung Ausgezeichnete
alle 1,5 Sekunden Signalstärke
Blinkt 5 Mal pro Sekunde Gute Signalstärke
Blinkt 2 Mal pro Sekunde Geringe Signalstärke
Leuchtet alle 1,5 Sekunden kurz auf Kein Signal
Der Sensor wird mit zwei Magneten, einem kleinen und einem
großen, mit entsprechenden Reichweiten von 1 cm und 2 cm
ausgerüstet. Der Magnet ist auf dem beweglichen Teil der Tür
(des Fensters), rechts vom Sensor zu befestigen. Falls nötig,
kann der Sensor waagerecht angeordnet werden.
AUFSTELLUNG DES GERÄTES
1. Befestigen Sie die Montageplatte „SmartBracket" des
Sensors und des Magnets mit den mitgelieferten Schrauben,
oder mit anderen, sicheren Befestigungselementen.
2. Setzen Sie den Sensor auf die Platte auf – das einmalige
Blinken der Leuchtdiode bestätigt, dass der
Sabotagekontakt aktiviert wurde.
3. Befestigen Sie den Magnet auf der Platte.
ANSCHLIESSEN UND EINSTELLEN
Der Sensor wird mittels der mobilen Applikation „Ajax
Security System" an den Hub angeschlossen und
eingestellt. Platzieren Sie den Sensor innerhalb der
Reichweite des Hubnetzes und folgen Sie den Angaben zur
Einrichtung.
DoorProtect kann mittels Außenklemme an einen
kabelgebundenen Sensor mit Kontakttyp NC angeschlossen
werden. Um das Kabel aus dem Gehäuse von DoorProtect
auszuführen, brechen Sie den Blinddeckel auf.
Vor Nutzung des an die Klemme angeschlossenen externen
Sensors aktivieren Sie diesen in den Einstellungen von
DoorProtect.
Um den Sensor mittels des Integrationsmoduls „uartBridge"
oder „ocBridge Plus" an ein externes System anzuschließen,
folgen Sie den Empfehlungen in der Anleitung zum
jeweiligen Gerät.
Wenn sich der Sensor in einem Raum befindet, für den eine
24-Stunden Kontrolle erforderlich ist, aktivieren Sie den
Modus „Immer aktiv" – DoorProtect wird bei jeder Öffnung
ansprechen, selbst wenn die Bewachung nicht aktiviert ist.
WICHTIGE INFORMATIONEN
Dieses Produkt kann in allen EU-Mitgliedstaaten verwendet werden.
Dieses Gerät entspricht den grundlegenden Anforderungen
und anderen relevanten Bestimmungen der Richtlinie 2014/53
/ EU. Alle wesentlichen Funk Testsuites wurden durchgeführt.
VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE
DURCH EINEN FALSCHEN TYP ERSETZT WIRD.
ENTSORGUNG DER VERWENDETEN BATTERIEN GEMÄSS
DEN ANWEISUNGEN
TECHNISCHE DATEN
1 cm (small magnet)
Ansprechschwelle des Sensors
2 cm (big magnet)
Schutz durch Sabotagekontakt
868,0–868,6 MHz bzw.
Frequenzbereich
868,7 –869,2 MHz je nach Verkaufsgebiet
Spitzenleistung des Funksignals Bis zu 20 mW
Modulation GFSK
bis zu 1200 m (im Freien)
Funksignal
Anschluss für
Ja, Öffner
kabelgebundene Sensoren
Speisung 1 Batterie CR123A, 3 V
Lebensdauer der Batterie Bis zu 7 Jahre
Arbeitstemperaturbereich +5°C bis +40°C
Arbeitsfeuchtigkeit bis zu 75%
Außenmaße Ø20х90 mm
Gewicht
VERPACKUNGSINHALT
1. DoorProtect
2. Batterie CR123A (vorinstalliert)
3. Großer Magnet
4. Kleiner Magnet
5. Außenklemme
6. Montagesatz
7. Kurzanleitung
GARANTIE
Der Garantiefrist für die Geräte Ajax beträgt zwei Jahre ab
Kauf und gilt nicht für die mitgelieferte Batterie. Wenn das
Gerät nicht korrekt funktioniert, empfehlen wir, sich zunächst
an den Kundendienst zu wenden – in den meisten Fällen
können technischen Fragen aus der Ferne geklärt werden!
Den Volltext der Garantieverpflichtungen entnehmen Sie
bitte der Web-Seite: ajax.systems/warranty
Endbenutzer-Lizenzvertrag:
ajax.systems/end-user-agreement
Technische Unterstützung:
support@ajax.systems
Hersteller: "AJAX SYSTEMS MANUFACTURING"
LIMITED LIABILITY COMPANY
04073, Ukraine, Kiew, Sklarenko-Straße 5
www.ajax.systems
Ja
29 g
