Kurzanleitung DE
Bewegungsmelder
Model Name: Ajax MotionProtect
Drahtloser tierimmuner Bewegungsmelder
„MotionProtect" ist ein drahtloser Bewegungsmelder mit
PIR- Sensor. Er überwacht einen Erfassungsbereich mit
einem Radius bis zu 12 Meter und ist tierimmun. Er wird
an das „Ajax" Sicherheitssystem über das geschützte
Protokoll „Jeweller" angeschlossen, die Reichweite
beträgt, ohne Hindernisse, bis zu 1700 m. Die
Lebensdauer der Batterie beträgt bis zu 7 Jahre für
Anwendungen im Innenbereich.
WICHTIG: Diese Kurzanleitung enthält allgemeine
Informationen über „MotionProtect". Vor Inbetriebnahme
des Gerätes ist es empfehlenswert, die
Bedienungsanleitung auf der Webseite zu konsultieren:
ajax.systems/support/devices/motionprotect
ajax.systems/LINK zu studieren.

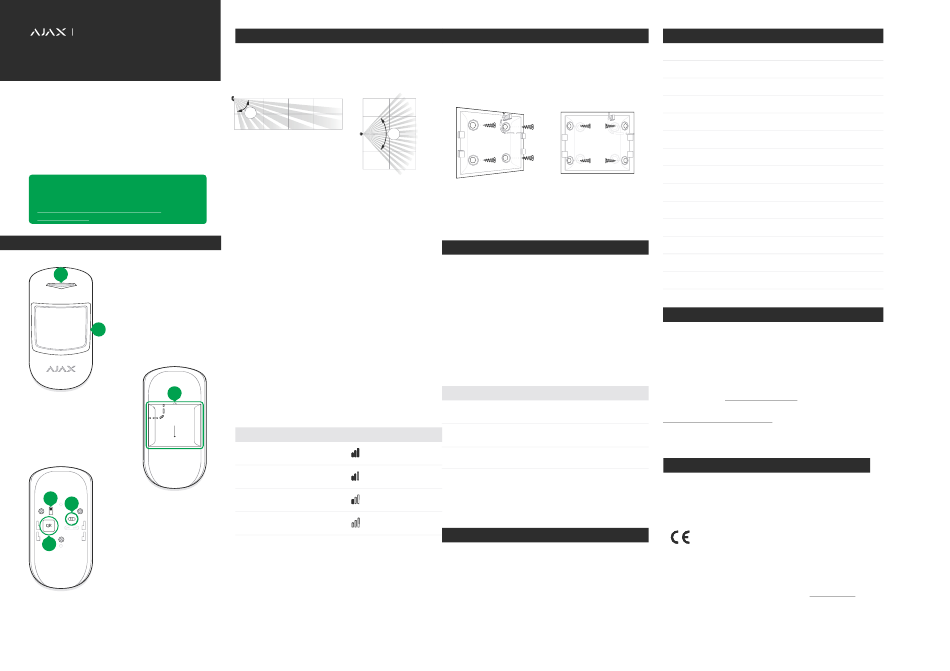

FUNKTIONSTEILE
1
1 - LED Anzeige
2
2 – Linse des egungsmelders
3
3 - Montageplatte SmartBracket
1
(gelochtes Teil ist notwendig
für Auslösung des
Sabotagekontakts beim
Versuch, den Sensor von der
Oberfläche abzureißen)
4
5
4- Taste für den Sabotagekontakt
5 – Hauptschalter
6 – QR-Code
6
WAHL DES AUFSTELLUNGSORTES
Bei der Wahl des Aufstellungsortes von „MotionProtect"
ist die Ausrichtung der Linse und Gegenstände zu
berücksichtigen, welche die Übersicht und die
Verbreitung des Funksignals beeinträchtigen können.
0 6 12
m m
2.4 m
80 °
1.2 m
0 m
0 m 3 m 6 m 9 m 12 m
88,5 °
4er Sensor sollte nicht platziert werden:
1. Außerhalb des Raumes (draußen).
2. In Richtung Fenster, wenn direktes Sonnenlicht auf
die Sensorlinse trifft.
3. Gegenüber Gegenständen, die schnell ihre
Temperatur ändern (zum Beispiel, elektrische und
Gasheizgeräte).
4. Gegenüber beweglichen Gegenständen mit einer
Temperatur, die mit der Körpertemperatur
vergleichbar ist (schwingende Vorhänge über
Heizkörper).
5. An Plätzen mit rascher Luftzirkulation (Ventilatoren,
geöffnete Fenster oder Türen).
6. Unweit von Metallgegenständen und Spiegeln, welche
das Funksignal dämpfen oder abschirmen können.
7. In Räumen, wo Temperatur und Feuchtigkeit über den
zulässigen Grenzen liegen.
Vor der fixen Montage des Gerätes lassen Sie bitte den
Signalpegel und Zone der Bewegungsermittlung mit der
Applikation „Ajax Security System" mindestens eine
Minute lang prüfen. Diese Prüfung zeigt die Qualität der
Verbindung zwischen Sensor und Hub und bestätigt die
richtige Wahl des Aufstellungsortes.
Status der Kontrollleuchte Signalpegel
Leuchtet mit Unterbruch Ausgezeichnete
alle 1,5 Sekunden Signalstärke
Blinkt 5 Mal pro Sekunde
Signalstärke
Schlechte
Blinkt 2 Mal pro Sekunde
Signalstärke
Leuchtet alle
Kein Signal
1,5 Sekunden kurz auf
Der Sensor „MotionProtect" ist auf einer senkrechten
Oberfläche anzubringen. Die empfohlene Montagehöhe
beträgt 2,4 m. Bei anderer Montagehöhe und Neigungswinkel
wird die Zone der Bewegungserfassung verändert und die
Tierimmunität kann betroffen werden.
AUFSTELLUNG DES GERÄTES
1. Befestigen Sie die Platte „SmartBracket" mit den
mitgelieferten Schrauben, oder mit anderen sicheren
Befestigungsmitteln, an mindestens zwei Punkten
an der Oberfläche (der eine von ihnen soll über dem
m Sabotagekontakt liegen).
8 m
4
m
0
m
4 m
8
m
Befestigung an
Befestigung in Ecken
ebenen Oberflächen
2. Platzieren Sie den Sensor auf der Platte – das
einmalige Blinken der Leuchtdiode bestätigt, dass
der Sabotagekontakt aktiviert wurde.
ANSCHLIESSEN UND EINSTELLEN
Der Sensor wird mittels der mobilen Applikation „Ajax
Security System" an den Hub angeschlossen und
eingestellt. Platzieren Sie den Sensor innerhalb der
Reichweite des Hubnetzes und folgen Sie den Angaben für
das Anschließen.
Um den Sensor mittels des Integrationsmoduls „Ajax
uartBridge" oder „Ajax ocBridge Plus" an externe Systeme
anzuschließen, folgen Sie den Empfehlungen der Anleitung
für das jeweilige Gerät.
Vor der Anwendung des Sensors geben Sie in den
Einstellungen von „MotionProtect" die passende Sensivität
des Sensors ein:
Sensitivität
Raum mit der minimaler Störung, die
Hoch
Bewegung wird möglichst rasch ermittelt
Im Raum gibt es potentielle Störungen
Mittel
(Fenster, Klimaanlage, Heizkörper etc.)
Die Tiere mit dem Gewicht unter 20 kg und der
Niedrig
Höhe unter 50 cm werden ignoriert
Gute
Wenn sich der Sensor in einem Raum befindet, für den eine
24-Stundenkontrolle erforderlich ist, aktivieren Sie den
Modus „Immer aktiv" – „MotionProtect" spricht bei der
Bewegung an, selbst wenn die Bewachung nicht aktiviert ist.
VERPACKUNGSINHALT
1. MotionProtect
2. Batterie CR123A (mitgeliefert)
3. Montagesatz
4. Kurzanleitung
TECHNISCHE DATEN
Empfindlicher Fühler PIR sensor
Reichweite der
Bis zu 12 m
Bewegungserfassung
Beobachtungswinkel des
88.5°/80°
Bewegungsmelders (waagerecht/senkrecht)
Gewicht bis zu 20 kg,
Tierimmunität
Höhe bis zu 50 cm
Sabotageüberwachung:
868.0–868.6 MHz, bzw.
Frequenzbereich
868.7–869.2 MHz, je nach Verkaufsgebiet
Maximale Sendeleistung Bis zu 20 mW
GFSK
Modulation
Freifeldreichweite Bis zu 1700 m
Stromversorgung: 1 Batterie CR123A, 3 V
Batterielebensdauer: Bis zu 7 Jahre
Betriebstemperatur: +5°C bis +40°C
Maximale Luftfeuchtigkeit:
Abmessungen:
1101х1651x1501mm
Gewicht
GARANTIE
Der Garantiefrist für die Geräte Ajax beträgt zwei Jahre ab
Kauf und gilt nicht für die mitgelieferte Batterie. Wenn das
Gerät nicht korrekt funktioniert, empfehlen wir, sich zunächst
an den Kundendienst zu wenden – in der Hälfte der Fälle
können technischen Fragen aus der Ferne geklärt werden!
Den Volltext der Garantieverpflichtungen entnehmen Sie
bitte der Web-Seite: ajax.systems/warranty
Endbenutzer-Lizenzvertrag:
ajax.systems/end-user-agreement
Technische Unterstützung:
support@ajax.systems
WICHTIGE INFORMATIONEN
Dieses Produkt kann in allen EU-Mitgliedstaaten verwendet werden.
Dieses Gerät entspricht den grundlegenden Anforderungen und
anderen relevanten Bestimmungen der Richtlinie 2014/53 / EU.
Alle wesentlichen Funk Testsuites wurden durchgeführt.
VORSICHT: EXPLOSIONSGEFAHR, WENN DIE BATTERIE
DURCH EINEN FALSCHEN TYP ERSETZT WIRD.
ENTSORGUNG DER VERWENDETEN BATTERIEN
GEMÄSS DEN ANWEISUNGEN
Hersteller: "AJAX SYSTEMS MANUFACTURING"
LIMITED LIABILITY COMPANY
04073, Ukraine, Kiew, Sklarenko-Straße 5
www.ajax.systems
Ja
75%
86 g
