Montageanleitung
Stahlgepäckträger 20", 26" und 28"
für EBS Gepäckträgerakkus
2. Montage des Stahlgepäckträ-
gers
2.1. Verschraubung der Akkuhalterung und
der Stellstangen mit dem Gepäckträger
Führen Sie die in diesem Kapitel beschriebenen Ar-
beitsschritte auf einem Tisch durch. Legen Sie ein
Baumwolltuch o.ä. unter, um Kratzer an den Kompo-
nenten zu vermeiden.

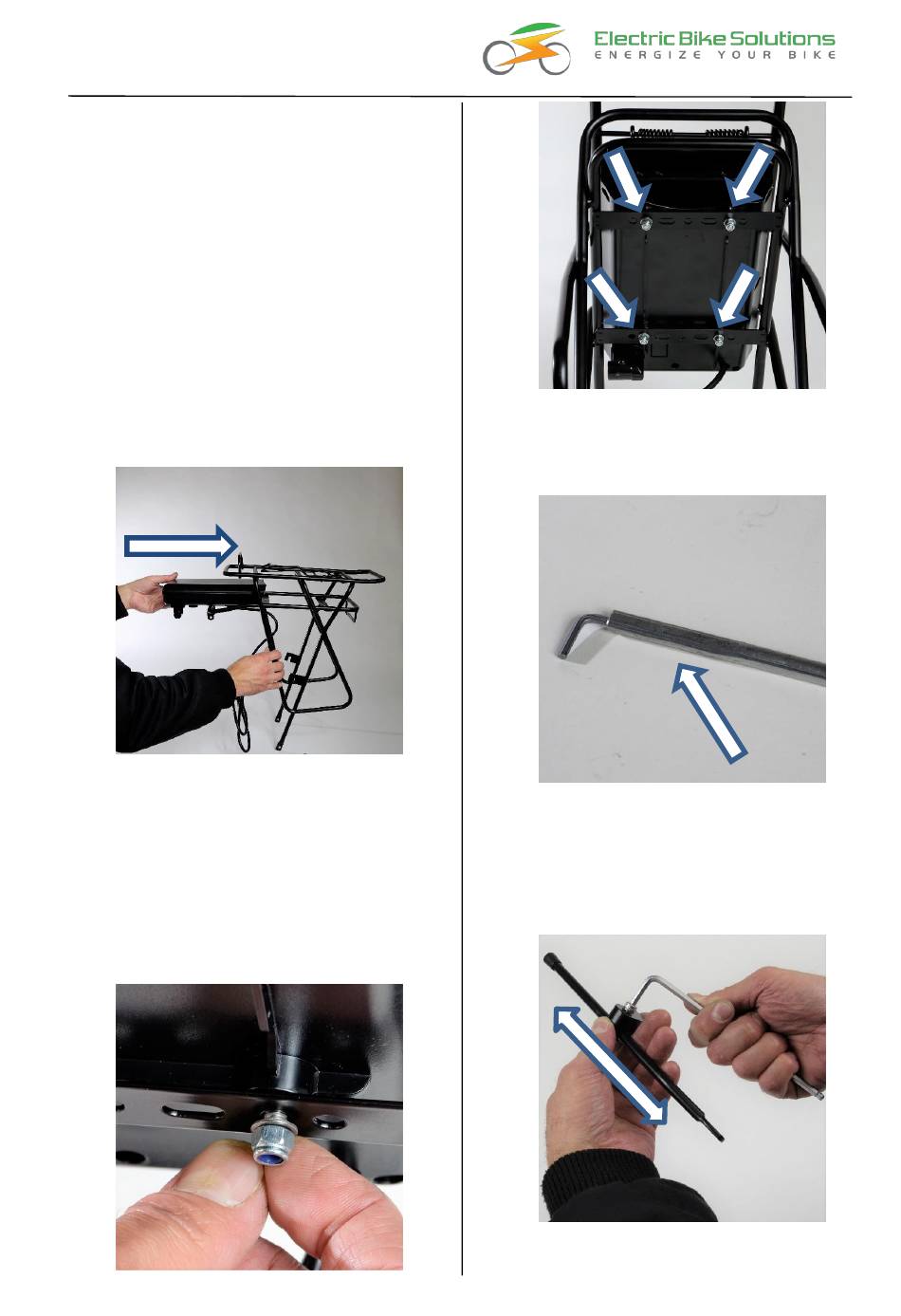

Um die Akkuhalterung zu montieren, gehen Sie wie
folgt vor:
-
Akkuhalterung (optional erhältlich, Art.-Nr.:
bap101-h-36) wie gezeigt ausrichten und in den
Gepäckträger einschieben:
-
Akkuhalterung so ausrichten, dass die Bohrungen
der Akkuhalterung und die des Gepäckträgers
übereinanderliegen.
-
Vier Inbusschrauben M5x12 mm von innen durch
die Bohrungen der Akkuhalterung und des Ge-
päckträgers stecken. Vier Unterlegscheiben
M5x10 mm aufstecken und mit den vier Stopp-
muttern M5 verschrauben (4 mm Inbusschlüssel
und 8 mm Ring- oder Gabelschlüssel):
Montageanleitung Stahlgepäckträger 20", 26", 28", V1.0
Tipp: Da es in der Akkuhalterung relativ eng zu-
geht, können Sie hierfür einen - etwa mit einem
Aluröhrchen – verlängerten 4 mm Inbusschlüssel
verwenden:
Um die oberen Stellstangen an den Gepäckträger zu
montieren, gehen Sie wie folgt vor:
-
Die bereits eingedrehten Stellschrauben (M6x12
mm) an den beiden Stellstangen mit einem 5 mm
Inbusschlüssel etwas lösen, damit diese leicht be-
wegt werden können:
Copyright © 2018 by Electric Bike Solutions GmbH
Seite 4 von 10
