11. Legen Sie die USV und alle anderen optionalen Batterien in den Schrank.
12. Sichern Sie die Vorderseite der Stromversorgung mit einer M5 × 12-Schraube und einer M5-Mutter auf jeder Seite
(siehe Abbildung 6). Installieren Sie die untere Schraube auf jeder Seite durch das untere Loch der Montagehalte-
rung und das untere Loch der Schiene. Wiederholen Sie dies für alle optionalen Racks.
13. Gehen Sie zum nächsten Abschnitt, „Installation des Rack-Kabels".
RACK-KABELINSTALLATION
Dieser Abschnitt erklärt:
• USV-Installation, einschließlich des internen USV-Batterieanschlusses und
• des optionalen EBP-s-Anschlusses.
Installation USV
VORSICHT: Bei der Installation der USV dürfen keine unbefugten Änderungen an der Stromversorgung
vorgenommen werden; andernfalls kann das Gerät beschädigt werden, wodurch die Garantie erlischt.
VORSICHT: Schließen Sie das Netzkabel der USV nicht an. Erst nach Abschluss der Installation.
Um UPS zu installieren:
1. Entfernen Sie die vordere Abdeckung jeder USV, indem Sie den Teil der Abdeckung ohne das Display auf der
rechten Seite festhalten und zu sich heranziehen (siehe Abb7)
2. Anschließen des internen Batterieanschlusses (siehe Bild. 8)
Verbinden Sie das rote mit dem roten und drücken Sie dann den Verbinder fest an, um die korrekte Verbindung zu
gewährleisten.
HINWEISe: Bitte beachten Sie, dass die Schritte 1 und 2 nur dazu dienen, Batterien zu ersetzen oder zu-
sätzliche Batterien hinzuzufügen. Der Stecker wird korrekt angeschlossen, wenn das Netzgerät Batterien
installiert hat.
HINWEIS: Beim Anschluss interner Batterien kann eine geringe Spannung auftreten. Dies ist normal und
nicht schädlich für die austauschende Person. Schließen Sie die Kabel schnell und fest an.
3. J3.Wenn eine EBPS-Installation erfolgt, lesen Sie den nächsten Abschnitt „EBP (s) anschließen", bevor Sie die
USV-Installation fortsetzen.
4. Austauschen der vorderen Abdeckung der USV
Um die Abdeckung zu ersetzen, stellen Sie sicher, dass das EBP-Kabel bei der Installation der EBPs durch die
Buchse an der Unterseite der Abdeckung geführt wird.
Bringen Sie die Haken der Frontabdeckung an der Seite mit der Anzeige an, führen Sie die andere Seite in die
beiden nächsten Hakenöffnungen ein und drücken Sie dann so lange, bis Abdeckung und Platte fest miteinander
verbunden sind.5. Schließen Sie den Computer bei der Installation der Energieverwaltungssoftware an einen der
Kommunikationsanschlüsse oder, optional, über die Kommunikationskarte an. Verwenden Sie für die Kommuni-

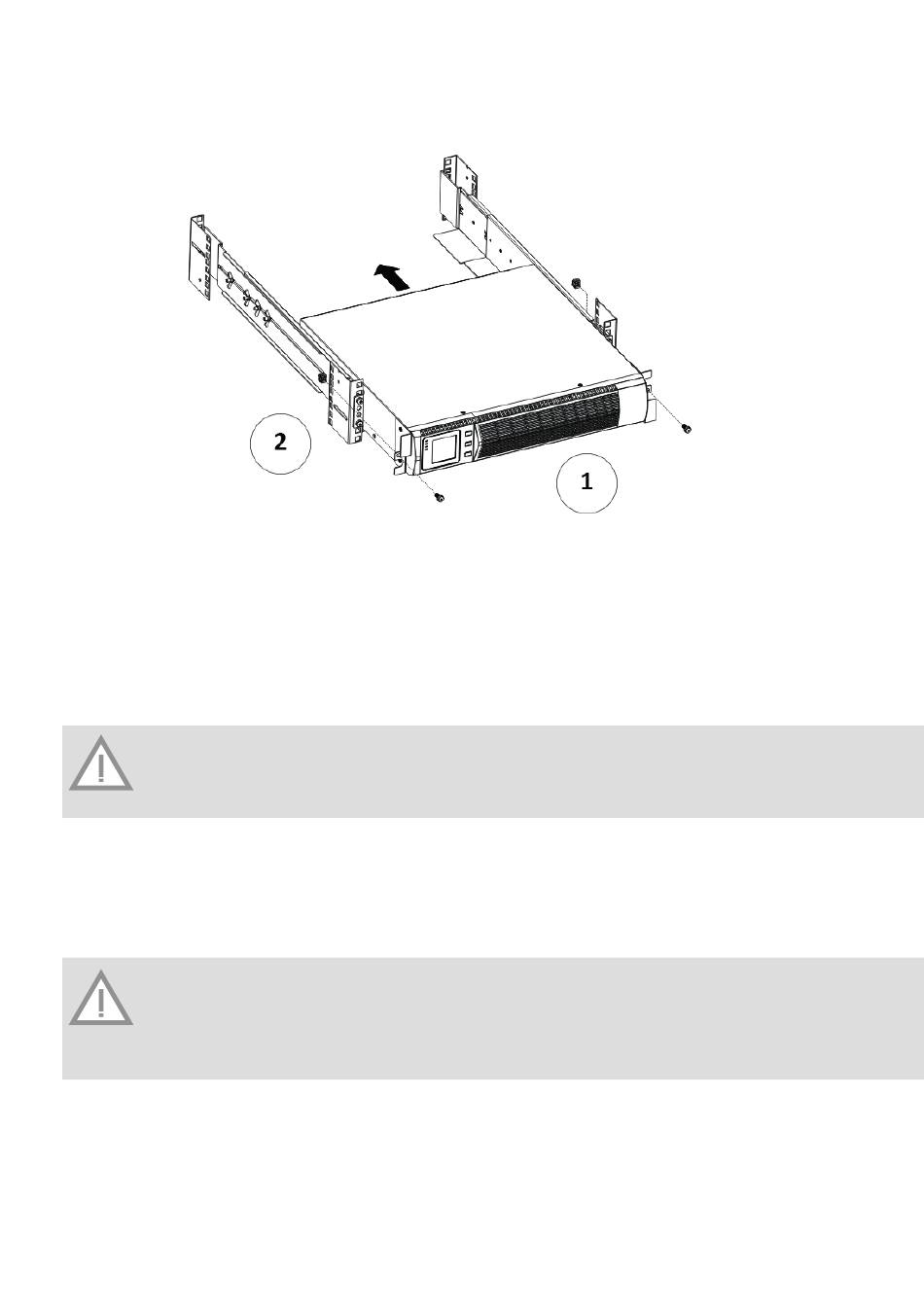

Abb.6: Kabinen-Frontschutz
1. Schrauben (2 Plätze)
2. Käfi gmuttern M5 (2
Plätze)
DE / 39
