DEUTSCH
Der SD600 ist ein in eine Einbruchmeldezentrale einsetzbarer Miniatur-Rauchmelder.

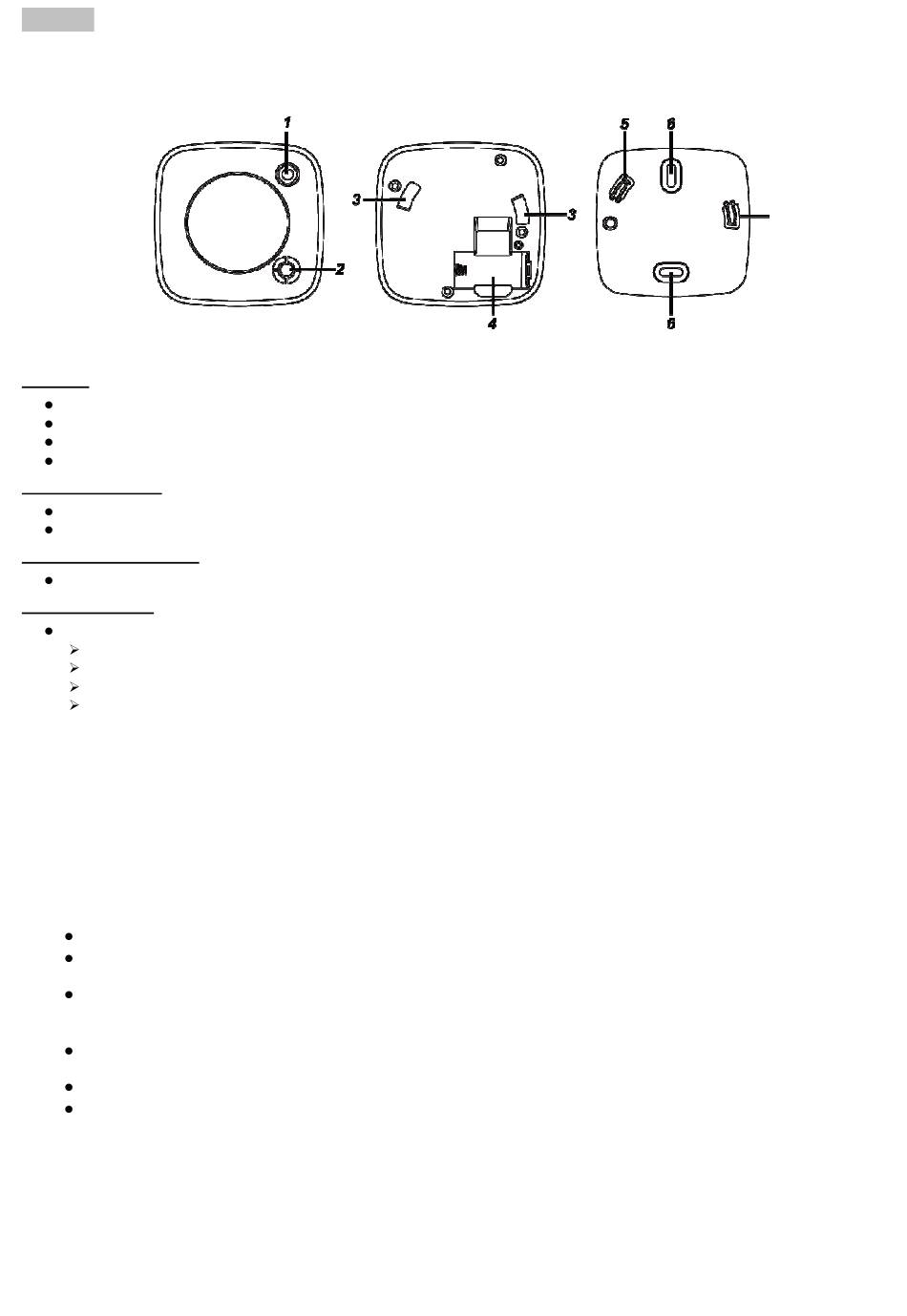

Identifizierung der teile

1. LED-Anzeige / Test-Taste
Rote LED
Blinkzeichen alle zwei Sekunden, Initialisierungs- oder Kalibrierphase;
Drei kurze Blinkzeichen, wenn der Melder sich außerhalb der Reichweite befindet
Zwei Sekunden langes schnelles Blinken, der Melder befindet sich im Normalbetrieb
Schnelles Blinken, Rauchalarm
Orangefarbene LED
1 Blinkzeichen pro Sekunde: Kalibrierfehler
1 Blinkzeichen alle 45 Sekunden: Batterie fast entladen
Orangefarbene/Rote LED
1 Blinkzeichen alle 4 Sekunden: Batterie entladen
Einlern-/Test-Taste
Betätigen Sie diese Taste einmal, um:
einen Einlerncode zu versenden
ein Testsignal zu versenden
den Zustand der Rauchmelderkammer zu überprüfen
einen Alarm zu unterdrücken
2. Summer
3. Öffnungen für Befestigungen
4. Batteriefach
5. Befestigungen
6. Deckenmontagebohrungen
Wegen weiterer Einzelheiten zum Verhalten der Leds und des Summers siehe Tabelle TAB.1 am Ende dieser Anleitung
Vorbereitung
Auf dem Steuergerät die Einlernfunktion aktivieren.
Setzen Sie die Batterie in das Gerät ein. Dieses sendet zwei Pfeiftöne aus und beginnt mit seiner Initialisierung, die
eine Minute in Anspruch nimmt. Während dieses Zeitraums blinkt die rote LED alle zwei Sekunden
Am Ende seiner Initialisierung sendet das Gerät einen Pfeifton aus, um den Beginn des internen Kalibriervorgangs
anzuzeigen, der einen Zeitraum von 1 bis 9 Minuten in Anspruch nimmt, während dem die rote LED alle zwei
Sekunden blinkt. Während dieses Zeitraums KEINE Einlernvorgänge ausführen.
Sobald die Kalibrierung abgeschlossen ist, sendet das Gerät einen bitonalen Pfeifton aus und die rote LED schaltet sich
aus, um ihren Normalbetrieb aufzunehmen.
Die Test-Taste betätigen, um das Signal an das Steuergerät zu übertragen
Wenn das Steuergerät das Signal vom Detektor empfängt, blendet es die entsprechenden Informationen des Geräts
ein. Zum Abschließen des Einlernvorgangs auf das Handbuch des Steuergeräts Bezug nehmen.
Batterie
Bei der Batterie zum Speisen des Geräts handelt es sich um eine 3 V-Lithiumbatterie Modell CR123A. Zur Sicherheit ist es nicht
möglich, das Gerät ohne eingelegte Batterie zu schließen.
Bei fast entladener Batterie sendet das Gerät ein Signal der niedrigen Batterieladung an das Steuergerät und die orangefarbene
LED blinkt alle 45 Sekunden bei einem gleichzeitigen Pfeifton geringer Lautstärke.
Die rote und die orangefarbene LED blinken beide alle 4 Sekunden, wenn die Batterie als entladen und damit zu ersetzen
