Der SD610 ist ein in eine Einbruchmeldezentrale einsetzbarer Miniatur-Rauchmelder zur Wärmedifferentialsteuerung der
Umgebungstemperatur.

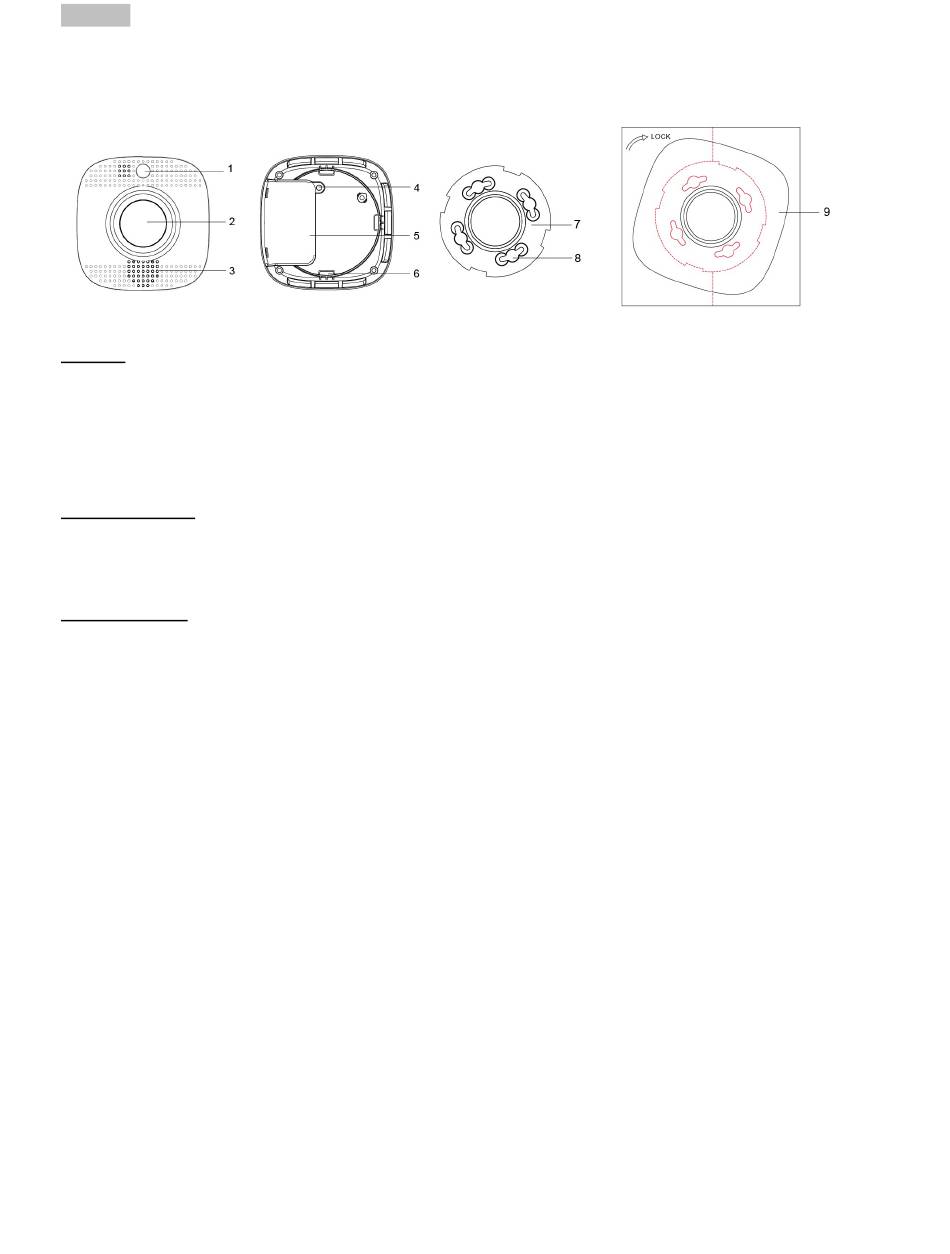

Identifizierung der teile

1. LED-Anzeige / Test-Taste
Rote LED
1 Blinken pro Sekunde: im Betrieb stiller Alarm;

1 Blinken alle 4 Sekunden bei Einschalten der orangefarbenen

Einzelnes oder doppeltes Blinken: Übertragung in Gang oder Empfangsbestätigung

Blinkzeichen alle zwei Sekunden, Initialisierungs- oder Kalibrierphase;

Drei kurze Blinkzeichen, wenn der Melder sich außerhalb der Reichweite befindet

Zwei Sekunden langes schnelles Blinken, der Melder befindet sich im Normalbetrieb

Schnelles Blinken, Rauchalarm

Orangefarbene LED
1 Blinken alle 4 Sekunden bei Einschalten der roten LED: Batterie entladen;

1 Blinken alle 5 Sekunden: Funktionsstörung des Geräts;

1 Blinkzeichen pro Sekunde: Kalibrierfehler

1 Blinkzeichen alle 45 Sekunden: Batterie fast entladen

Einlern-/Test-Taste
Betätigen Sie diese Taste einmal, um:

 einen Einlerncode zu versenden
 ein Testsignal zu versenden
 den Zustand der Rauchmelderkammer zu überprüfen
 einen Alarm zu unterdrücken
 Den in der Umgebung gemessenen Temperaturwert zu versenden
Länger als zehn Sekunden betätigt, Beginn der Kalibrierungsphase
2. IR-Linse: nicht verwendet
3. Öffnungen für Befestigungen
4. Schraube zum Befestigen der Batteriefachabdeckung
5. Batteriefach
6. Deckenmontagebohrungen
7. Deckenhalterung
8. Bohrungen für die Deckenmontage
9. Schablone für Bohrungen an der Decke
Wegen weiterer Einzelheiten zum Verhalten der Leds und des Summers siehe Tabelle TAB.1 am Ende dieser Anleitung

Vorbereitung

Auf dem Steuergerät die Einlernfunktion aktivieren.

Die Schraube, die die Batteriefachabdeckung befestigt, lösen, auf den gerändelten Teil der Abdeckung drücken und

diese nach außen gleiten lassen
Den Hebel/roten Stift nach unten drücken und die 3 Batterien in das Gerät einlegen. Dieses sendet zwei Pfeiftöne aus

und beginnt mit seiner Initialisierung, die eine Minute in Anspruch nimmt. Während dieses Zeitraums blinkt die rote LED
alle zwei Sekunden
Am Ende seiner Initialisierung sendet das Gerät einen Pfeifton aus, um den Beginn des internen Kalibriervorgangs

