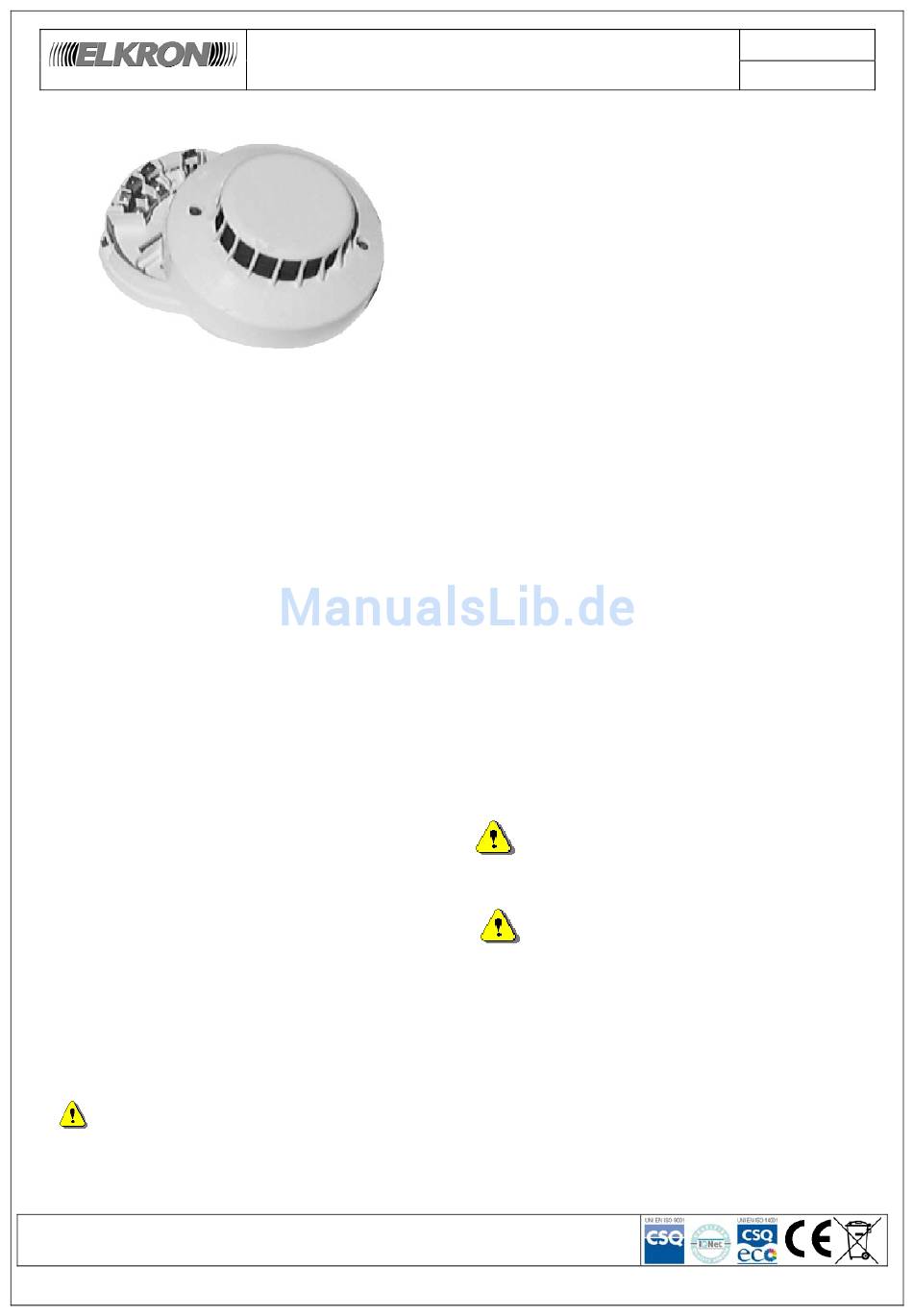

Elkron BP/212 Bedienungsanleitung

Generelle Informationen
Der BP212 ist ein abnehmbarer, rücksetzbarer
Streulicht-Rauchmelder, der nach dem "Tyndall"
Effekt arbeitet, indem bei Anwesenheit von
Rauch-Partikeln Licht aus einem Lichtbündel
heraus auf einem lichtempfindlichen Sensor
gestreut wird. Der Melder ist aufgesetzt auf einen
Mikroprozessor, der
sichere Alarmmeldungen garantiert.
Eine grüne blinkende
ordnungsgemäßen Zustands des Gerätes an;
Sollte die LED aus sein, befindet sich der Melder
in einem fehlerhaften Zustand.
Wenn Rauch oder Schwebeteilchen in die
Sensorkammer eindringen,
ausgesendete IR-Strahl die Photo-Diode und
generiert ein Signal; wenn der Pegel den
Grenzwert der Alarmbedingungen überschreitet
leuchtet die rote LED und der Kontakt Nr. 5 (max.
100 mA Belastung) an der Basis ZB 200 ist
aktiviert.
Der BP212 führt automatisch eine Funktion
"Nullpunkt-Justierung" aus, um sich bei der
Überwachung optimal
anzupassen. Diese
automatisch, wenn der Melder EIN ist und wird
dann periodisch alle 8 Stunden ausgeführt.
Anschlussbestimmungen
Alle Anschlüsse müssen den national gültigen
Vorschriften entsprechen.
Richtige Aderquerschnitte und farbige Adern
werden empfohlen, um Fehler zu minimieren.
Unsachgemäße Anschlüsse können
im System
führen!
1. Bevor der Melder
Versorgungsspannung abschalten.
Sede: Elkron S.p.A. Via Carducci, 3 – 10092 BEINASCO (TORINO) ITALY
Tel. +39(0)11 3986711 Fax +39(0)11 3499 434; web: www.elkron.com ; e-mail: info@elkron.it
Sede Milano: Via Gadames, 109 – 20151 MI ; Tel: +39(0)2 334491 – Fax: +39(0)2 33449213
Konventioneller optischer Rauchmelder
hohe Leistungen
LED zeigt
erreicht
an die Umgebung
Funktion aktiviert sich
zu Fehlmeldungen
installiert wird,
BP/212
2. Anschluss
Lieferumfang)
Bedienungsanleitung der Basis abgebildeten
Anschlussplan.
3. Montieren des Melders in der Basis (siehe
Montage).
4. Nach
Versorgungsspannung anlegen.
5. Testen
PRÜFUNG beschrieben.
Prüfung
Bevor die
anhängende
gesetzt werden.
Alle Melder müssen nach der Installation
getestet werden und später periodisch getestet,
nach den jeweils gültigen Bestimmungen.
Die Melder können wie folgt getestet werden:
A – Test mit Magnet
Dies ist ein elektronischer Test, der simuliert,
und
dass sich Rauch in der Melderkammer befindet;
elektronische Kreise und die Anschlüsse zur
Brandmeldezentrale werden getestet.
den
- Halten Sie den Magnet solange an den Punkt
"Testing" am Gehäuse des Melders, bis der
Alarm erscheint.
B – Test mit Rauchdispenser
- Nutzen Sie einen mit Prüfgas (Aerosol)
der
ausgestatteten Rauchdispenser.
- Den Test nach Anleitung des jeweiligen
Aerosol-Rauchdispenser ausführen und die zwei
LED´s am Melderkopf leuchten auf.
Keiner der oben beschriebenen Tests darf
fehlerhaft sein: sollte ein Test fehlerhaft sein,
die Sensorkammer reinigen und den Test
nochmals ausführen.
Wenn ein Test nach Reinigung der Sensor-
kammer weiterhin fehlerhaft ist, muss der
Melder ausgebaut und zur Reparatur
eingesendet werden.
Nach Abschluss der Prüfungen die anhängende
BMA wieder in den Normalzustand bringen.
Entfernen Sie den Melder aus dem System
Entfernen der Abdeckung des Melders durch
Lösen der Schrauben an der Innenseite.
Abnehmen
vorsichtig ziehen bis sich diese von der
Halterung löst.
Vorsichtig die Gehäuseteile mit Druckluft reinigen
die
und wieder zusammenbauen.
der Melder-Basis
nach dem
Installation aller
der Melder wie
Prüfungen beginnen,
BMA in den Wartungsmodus
der Kammerabdeckung;
Page 1 / 2
IS7095-AB
(nicht im
in der
Melder die
im Abschnitt
sollte die
bitte
