Inhaltszusammenfassung für Energetica e. CLASSIC M HC

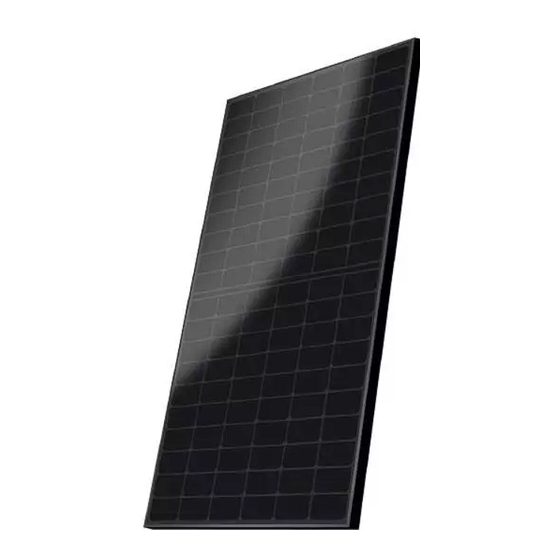

- Seite 1 INSTALLATIONSHANDBUCH e. CLASSIC M HC e. CLASSIC M HC black www.energetica-pv.com V1.o - vorab 15.10.2020...
-
Seite 2: Inhaltsverzeichnis
Gültigkeit Informationen für den Betreiber Mitgeltende Dokumente Vor und nach der Installation Vor der Installation Nach der Installation Elektrische Installation Elektrische Verbindungen e.ISP - Energetica Integrated Shadow Protection Reihenschaltung Reihenschaltung / Parallelschaltung Allgemeine Verkabelung Erdung Modulmontage Standortbedingungen Geeignete Umgebungsbedingungen Verschattungsfreiheit... -
Seite 3: Einleitung
Ertrag bedeuten – sondern auch zu Personen- und Sachschäden führen. Diese Montageanleitung beschreibt die sichere Montage der Photovoltaikmodule e.Classic M HC / e.Classic M HC black der Firma Energetica Industries GmbH, in der Folge PV-Modul genannt. » Lesen Sie dieses Handbuch schon vor der Installation sorgfältig durch. -
Seite 4: Sicherheitsvorschriften
Modulen. schriften der örtlichen Elektrizitätsunternehmen ausgeführt werden. Gültigkeit Diese Anleitung gilt nur für PV-Module der Firma Energetica Industries GmbH. Energetica Industries GmbH übernimmt keine Haftung für Schäden, die aus dem Nichtbeachten dieser Anleitung entstehen. Das Beachten der Verschaltung und Dimensionierung der... -
Seite 5: Vor Und Nach Der Installation
Vor und nach der Installation Vor der Installation » Treten Sie niemals auf die Module oder belasten diese » mechanisch. Lassen Sie keine Gegenstände auf die Lesen Sie dieses Handbuch vor der Installation sorgfältig. » Lassen Sie die Installation und Wartung der PV-Module Module fallen. -
Seite 6: Nach Der Installation
Typenschild bzw. Datenblatt angegebenen maxima- len Vorsicherungswert nicht übersteigen. » Das Modul enthält eine werksseitig integrierte elektro- nische Stringabschaltung (Energetica Integrated Shadow Protection – e.ISP). » Zum Schutz des Systems wird empfohlen, bei der Installa- tion einen Blitzableiter anzubringen. -
Seite 7: Elektrische Verbindungen
Bitte beachten Sie bei der Wechselrichterauswahl, Integrated Shadow Protection dass die verwendeten Wechselrichter einen Rück- stromschutz aufweisen! Alle Energetica Module verfügen über eine im Modul integrierte, intelligente Elektronik genannt e.ISP (Energetica Integrated Shadow Protection). Informationen darüber kann Ihnen Ihr Wechselrichterherstel- Dank ihrer um 80 Prozent geringeren Verlustleistung ler geben. -
Seite 8: Serienverschaltung
WICHTIGER SICHERHEITSHINWEIS !! Detaillierte elektrische Daten bitte dem jeweils aktuellen Produktdatenblatt entnehmen. Bei Parallelschaltung der Modulstränge sind externe Verfügbar unter www.energetica-pv.com. Dioden (der Leistung angepasste Sperrdioden) notwendig, Verschalten Sie ausschließlich Module des gleichen Typs und weil die der Modulleistung angepasste interne Elektronik der selben Leistungsklasse miteinander, um Schäden an den... -
Seite 9: Reihenschaltung / Parallelschaltung
Montagemethoden Wechselrichter Parallelschaltung » Es können Wechselrichter mit und ohne Transformator ver- Die Solarmodule können parallel geschalten werden, um wendet werden. Bitte vergewissern Sie sich vorher, dass die die gewünschte Stromstärke zu erzielen. Wechselrichter alle einschlägigen Normen in Ihrem Land ein- »... -
Seite 10: Allgemeine Verkabelung
Monteur im Einklang mit geltenden nationalen, » Die eingeschränkte Garantie für Solarmodule der regionalen und lokalen Vorschriften sowie Standards für Energetica Industries GmbH gilt für Module, die gemäß Elektroinstallationen durchgeführt werden. den in diesem Abschnitt beschriebenen Vorgaben mon- »... -
Seite 11: Verschattungsfreiheit
Wenn Sie eine Spezialklemme verwenden, muss diese Schmutz, Schnee). von Energetica Industries auf ihre Kompatibilität » Energetica-Solarmodule können bis zu einer Höhe von getestet werden. 4000 m eingesetzt werden. Planung Prüfen Sie, ob die maximalen Lasten der Module für die MONTAGEMETHODEN betreffende Schneelastzone geeignet sind. -
Seite 12: Transport Und Pflege
Reinigen Sie die Module ausschließlich in abgekühltem Zu- » Stapeln Sie das Produkt für den Transport ausschließlich stand. Tragen Sie dabei keine elektrisch leitenden Teile an auf der von Energetica bereitgestellten Sonderpalette. Körper oder Kleidung. » Die maximale Stapelhöhe beträgt zwei Paletten. Durch zu hohes Stapeln kann der Druck auf die unteren Module Um die Modulfläche nicht zu beschädigen, reinigen Sie die... -
Seite 13: Montagevarianten
Montagevarianten Installation mit Klemmen Punktlagernd mit Schiene Linienlagernd 210 mm 210 mm 1/5 = 210 mm 1/5 = 356 mm kein Montagesystem im Anschlussdosenbereich Punktlagernd ohne Schiene 210 mm 210 mm 1/5 = 210 mm Beachten Sie bitte die Spezifikation der zulässigen statischen Belastung und den Klemmbereich auf der Folgeseite. - Seite 14 Gestellsystems einschließlich der Klemmen muss von dem Systemlieferanten beurteilt werden. Folgende Parameter wurden für die aufgeführten Energetica Prüflastwerte verwendet: Klemmenbreite = 40 mm und Klemmentiefe = 10 mm. Der Systeminstallateur ist für die Bestimmung der ortsspezifischen Lastanforderungen zuständig.
-
Seite 15: Zertifikate
Produktspezifikation Produktlinie e.Classic e.Classic M HC e.Classic M HC black Leistungsklassen Wp 365, 370, 375, 380, 385, 390 350, 355, 360, 365, 370 Länge 1780 mm 1780 mm Breite 1042 mm 1042 mm Rahmenstärke 36 mm 36 mm Fläche 1,85 m 1,85 m Gewicht 20 kg... - Seite 16 Notizen Seite 14...
