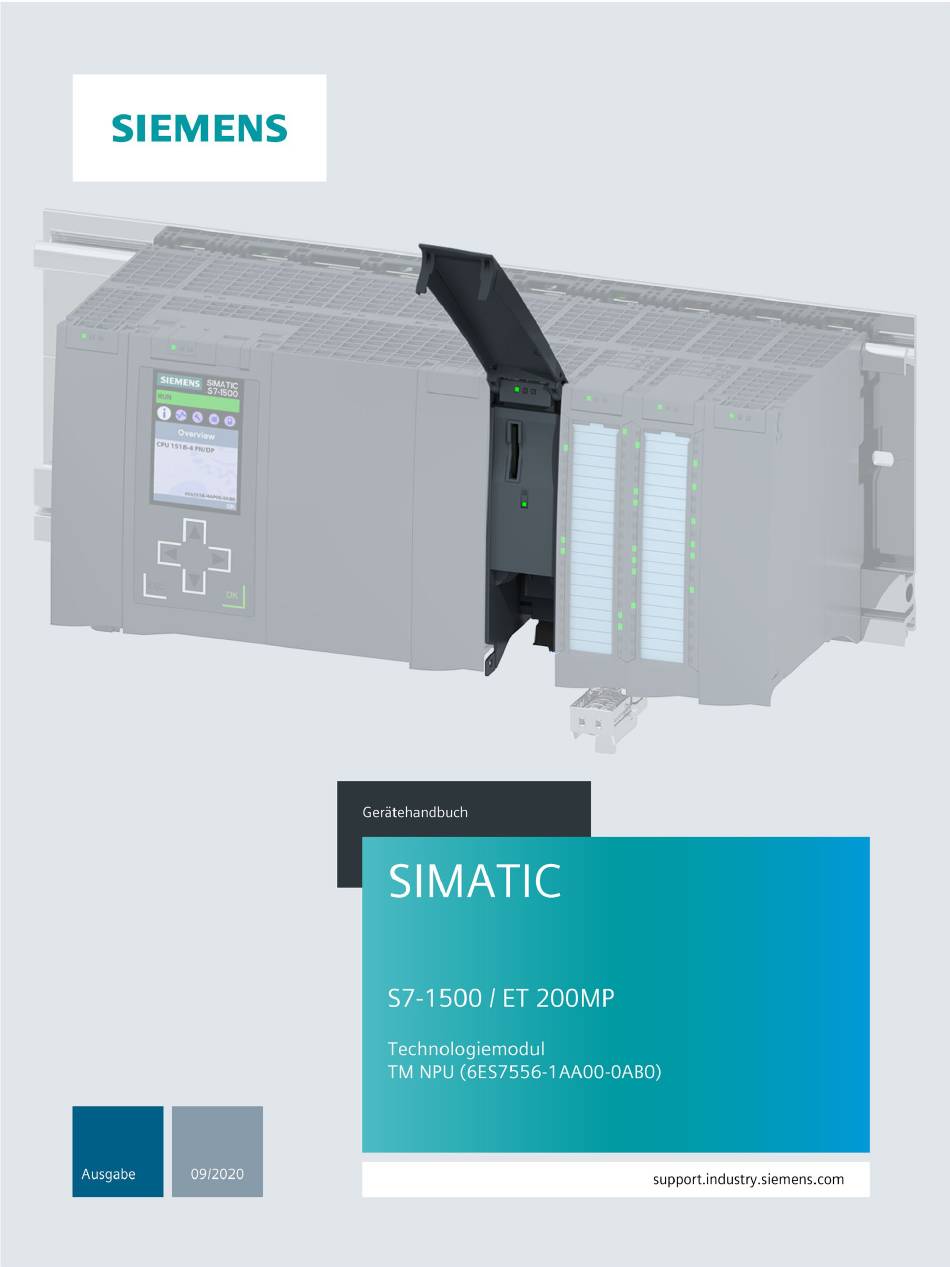

- Seite 2 Einleitung Sicherheitshinweise SIMATIC Produktübersicht Anschließen S7-1500/ET 200MP Technologiemodul TM NPU Projektierung/Adressraum Programmieren Gerätehandbuch Diagnose Technische Daten Parameterdatensatz 128 Maßbild Verriegelung des TM NPU 09/2020 A5E46384605-AB...
-
Seite 3: Rechtliche Hinweise
Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 4: Inhaltsverzeichnis
Funktionen ........................11 Anschließen ............................13 Anschlussbelegung ......................13 Prinzipschaltbild ........................ 16 Projektierung/Adressraum ........................17 Projektierung des TM NPU ....................17 Adressraum und Adressbelegung ..................18 Programmieren ............................ 20 Diagnose .............................. 21 Status- und Fehleranzeigen ....................21 Diagnosemeldungen ......................23 Technische Daten .......................... -
Seite 5: Einleitung
Mängel, die durch Änderungen der Software verursacht werden, ist ausgeschlossen. Aus rechtlichen Gründen sind wir verpflichtet die Lizenzbedingungen und Copyright- Vermerke im Originaltext zu veröffentlichen. Bitte lesen Sie hierzu die Informationen im Internet (https://support.industry.siemens.com/cs/ww/de/view/109765637). Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB... -
Seite 6: Sicherheitshinweise
Weiterführende Informationen zu möglichen Schutzmaßnahmen im Bereich Industrial Security finden Sie unter (https://www.siemens.com/industrialsecurity). Die Produkte und Lösungen von Siemens werden ständig weiterentwickelt, um sie noch sicherer zu machen. Siemens empfiehlt ausdrücklich, Produkt-Updates anzuwenden, sobald sie zur Verfügung stehen und immer nur die aktuellen Produktversionen zu verwenden. Die Verwendung veralteter oder nicht mehr unterstützter Versionen kann das Risiko von Cyber-... -
Seite 7: Produktübersicht
Verdrahtung und Inbetriebnahme der Systeme SIMATIC S7-1500 und ET 200MP. Die Online- Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung. Geräteinformationen Gerätehandbücher enthalten eine kompakte Beschreibung der modulspezifischen Informationen wie Eigenschaften, Anschlussbilder, Kennlinien, Technische Daten. Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB... -
Seite 8: Übergreifende Informationen
Support-Anfragen Ihre Daten bereits vorausgefüllt und Sie können sich jederzeit einen Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). Anwendungsbeispiele Die Anwendungsbeispiele unterstützen Sie mit verschiedenen Tools und Beispielen bei der Lösung Ihrer Automatisierungsaufgaben. -
Seite 9: Eigenschaften
• Verarbeitung neuronaler Netze • Verarbeitung von Daten der angeschlossenen Sensorik • Verarbeitung von Daten aus dem Anwenderprogramm • Datenaustausch zwischen CPU und TM NPU über Prozessabbild • USB 3.1-Schnittstelle, Typ A • Gigabit Ethernet IO-Anschluss über RJ45-Busanschluss-Stecker (Metall) Technologiemodul TM NPU... -
Seite 10: Simatic Memory Cards
3.2 Eigenschaften SIMATIC Memory Cards Die anwendungsspezifischen Dateien laden Sie mithilfe einer SIMATIC Memory Card in das TM NPU. Zu den anwendungsspezifischen Dateien gehören z. B. die Dateien für Applikation und neuronale Netze. Folgende SIMATIC Memory Card ist einsetzbar: Artikelnummer Kapazität... -
Seite 11: Bedien- Und Anzeigeelemente
Produktübersicht 3.3 Bedien- und Anzeigeelemente Bedien- und Anzeigeelemente Das folgende Bild zeigt die Bedien- und Anzeigeelemente des Technologiemoduls TM NPU. ① LEDs RUN, ERROR und MAINTENANCE ② Schacht für die SIMATIC Memory Card ③ LINK: LED-Anzeige für den Port der Ethernet-Schnittstelle ④... -
Seite 12: Funktionen
Funktionen Die fortschreitende Automatisierung fordert immer größere Rechenleistung und den Einsatz von Technologien mit künstlicher Intelligenz (KI). Das Technologiemodul TM NPU, dessen Herzstück ein KI-fähiger Prozessor ist, ermöglicht die schnelle und effiziente Verarbeitung großer Datenmengen über neuronale Netze. Der KI-Prozessor ist besonders geeignet für die Bildverarbeitung durch sogenannte Convolutional Neuronal Networks (CNN). -
Seite 13: Funktionsweise
Produktübersicht 3.4 Funktionen Funktionsweise Das TM NPU ermöglicht die Auswertung von Eingangsdaten, wie Video und Prozessdaten, durch neuronale Netze. Die Daten angeschlossener Sensoren (z. B. Kameras), wie auch Daten aus dem Anwenderprogramm der CPU, werden mit hoher Geschwindigkeit im TM NPU über neuronale Netze verarbeitet. -
Seite 14: Anschließen
Anschließen Anschlussbelegung Einleitung Auf der Unterseite des TM NPU befinden sich die Steckverbinder für: • Anschluss der externen Versorgungsspannung DC 24 V (X80) • Anschluss für USB 3.1-Schnittstelle, Typ A (X60) • Anschluss für Gigabit Ethernet-Schnittstelle, RJ 45 (X1P1) ①... - Seite 15 Die USB 3.1-Schnittstelle ist mit einer Anschlussbuchse Typ A ausgeführt. Der Steckverbinder besitzt keine Zugentlastung. Entlasten Sie die USB-Leitung deshalb mit einem Kabelbinder. Verwenden Sie zur Zugentlastung einen Kabelbinder mit 2,5 mm Breite. Das folgende Bild zeigt das TM NPU mit montiertem Kabelbinder. Bild 4-2 Zugentlastung für USB-Kabel Schließen Sie an die USB-Schnittstelle nur Sensoren und Leitungen an, bei denen Schirm und...
-
Seite 16: Ethernet-Schnittstelle
4.1 Anschlussbelegung Wenn Sie Komponenten einsetzen, bei denen Schirm und Massesignal bereits miteinander verbunden sind, dann versorgen Sie das TM NPU aus einer sicher elektrisch getrennten DC 24 V-Versorgung. Schließen Sie die Masse dieser DC 24 V-Versorgung nicht an die Funktionserde (FE) an. -
Seite 17: Prinzipschaltbild
Anschließen 4.2 Prinzipschaltbild Prinzipschaltbild Prinzipschaltbild Das folgende Bild zeigt das Prinzipschaltbild des Technologiemoduls TM NPU. ① Elektronik Versorgungsspannung DC 24 V ② Rückwandbusanschaltung Masse ③ Interne Versorgungsspannung LED RUN (grün) Schacht für Memory Card LED ERROR (rot) X80 DC 24 V Anschluss für Versorgungsspannung... -
Seite 18: Projektierung/Adressraum
Projektierung/Adressraum Projektierung des TM NPU Das TM NPU ist projektierbar mit STEP 7 (TIA Portal) ab V16 mit HSP 0333 und GSDML: • Zentraler Einsatz – S7-1500 CPUs: ab V2.5 • Dezentraler Einsatz – Interfacemodul IM 155-5 PN HF (6ES7 155-5AA00-0AC0): ab V3.0 –... -
Seite 19: Adressraum Und Adressbelegung
5.2 Adressraum und Adressbelegung Adressraum und Adressbelegung CPU und TM NPU tauschen ihre Daten über das Prozessabbild aus. Das TM NPU arbeitet mit einem Prozessabbild von 256 Byte Eingängen und 256 Byte Ausgängen. Adressraum und Adressbelegung Im Prozessabbild der Ein- und Ausgänge sind jeweils die ersten beiden Bytes für Steuer- und Statusinformationen belegt. -
Seite 20: Statusinformationen
Bit 3 in Statusbyte 1 signalisiert Fehler in der Ethernetkonfiguration. Lesen Sie dazu auch das Kapitel Diagnosemeldungen (Seite 23) Steuerinformationen Die Steuerbytes 0 und 1 sind für eine spätere Version des Moduls reserviert. Belegung der Steuerbytes im PAA Bild 5-4 Steuerbytes im PAA Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB... -
Seite 21: Programmieren
Die Beschreibung ergänzt das Gerätehandbuch TM NPU und behandelt folgende Themen: • Projektierung des TM NPU mit STEP 7 (TIA Portal) • Laden der Applikation und der neuronalen Netze in die TM NPU • Anzeigen der Ergebnisse auf HMI-Gerät oder Beobachtungstabelle •... -
Seite 22: Diagnose
Klartextinformationen zum aufgetretenen Fehler. Zum Beispiel finden Sie dort die Nummer des passenden Fehler-OBs. Siehe auch die Angaben zu den Statusbytes: Adressraum und Adressbelegung (Seite 18) LED-Anzeige Das folgende Bild zeigt die LED-Anzeigen des Technologiemoduls TM NPU. ① RUN (grün) ②... - Seite 23 Hardware oder Firmware fehlerhaft. Tauschen Sie das Technologiemodul. blinkt blinkt blinkt LED-Anzeige PWR Tabelle 7- 2 Bedeutung der LED-Anzeige PWR LED PWR Bedeutung Abhilfe Externe Versorgungsspannung zu niedrig oder Externe Versorgungsspannung prüfen. fehlt. Externe Versorgungsspannung liegt an. Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB...
-
Seite 24: Diagnosemeldungen
Ethernet Verbindung aufgebaut. leuchtet dauerhaft Diese Datei muss im Linux-Format vorliegen, um von dem TM NPU gelesen werden zu können. Editoren außerhalb einer Linux Umgebung können die Zeilenumbrüche verändern und damit die Datei für das TM-NPU unlesbar machen. Diagnosemeldungen... -
Seite 25: Korrekte Kodierung Des Zeilenendes In Der Konfigurationsdatei
Linux/Unix, Windows und OS X kodieren das Zeilenende unterschiedlich: • <Line Feed> [Bytecode: LF; ASCII: 0x0A, symbolisch: \n] unter Linux/Unix, • <Carriage Return> [Bytecode: CR, ASCII: 0x0D, symbolisch: \r] unter OS X, • <Carriage Return><Linefeed> [Bytecode: CR/LF] unter Windows. Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB... -
Seite 26: Technische Daten
Technische Daten Technische Daten TM NPU Die folgende Tabelle zeigt die Technischen Daten mit Stand 08/2020. Ein Datenblatt mit tagesaktuellen Technischen Daten finden Sie im Internet (https://support.industry.siemens.com/cs/ww/de/pv/6ES7556-1AA00-0AB0/td?dl=de). Artikelnummer 6ES7556-1AA00-0AB0 Allgemeine Informationen Produkttyp-Bezeichnung TM NPU HW-Funktionsstand FS03 Firmware-Version V1.2 • FW-Update möglich Produktfunktion Ja;... - Seite 27 Schnittstellenphysik RJ 45 (Ethernet) • 1000 Mbit/s USB-Port USB 3.1 • USB-Spezifikation USB Typ A Buchse • Ausführung des USB-Ports Protokolle (Ethernet) Ja; V2.1 (ab FW V1.2) • GigE Vision Webserver Nein • unterstützt Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB...
- Seite 28 SIMATIC S7-400 an SIMATIC S7-1200 an SIMATIC S7-1500 an Standard PROFIBUS Master Nein an Standard PROFINET Controller Nein Maße Breite 35 mm Höhe 147 mm Tiefe 129 mm Gewichte Gewicht, ca. 290 g Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB...
-
Seite 29: Parameterdatensatz 128
Reserviert Reserviert Reserviert Reserviert Diagnose: keine Last- spannung 0 = deakti- viert 1 = Aktiviert Anzahl der nachfolgenden Parameterblöcke = 1 Länge der nachfolgenden Parameterblöcke in Byte = 2 ID = 1 (SD) Reserviert Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB... - Seite 30 Reserviert Anzahl der nachfolgenden Parameterblöcke = 1 Länge der nachfolgenden Parameterblöcke in Byte = 2 ID = 4 (App) Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert Reserviert reservierte Bits müssen auf 0 gesetzt sein Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB...
-
Seite 31: Maßbild
In diesem Anhang finden Sie das Maßbild des Moduls montiert auf einer Profilschiene, sowie ein Maßbild mit geöffneter Frontklappe. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen usw. berücksichtigen. Maßbilder des Technologiemoduls TM NPU Bild B-1 Maßbild des Technologiemoduls TM NPU, Front- und Seitenansicht Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB... - Seite 32 Maßbild Bild B-2 Maßbild des Technologiemoduls TM NPU, Seitenansicht mit geöffneter Frontklappe Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB...
-
Seite 33: Verriegelung Des Tm Npu
Verriegelung des TM NPU Möglichkeiten der Verriegelung Schützen Sie Ihre Technologiebaugruppe TM NPU vor unberechtigtem Zugriff (z. B. auf die SIMATIC Memory Card) zusätzlich durch eine ausreichend gesicherte Frontklappe. Sie haben z. B. folgende Möglichkeiten: • Eine Plombe befestigen • Frontklappe mit einem Schloss sichern (Bügeldurchmesser: 3 mm) Technologiemodul TM NPU Gerätehandbuch, 09/2020, A5E46384605-AB...
