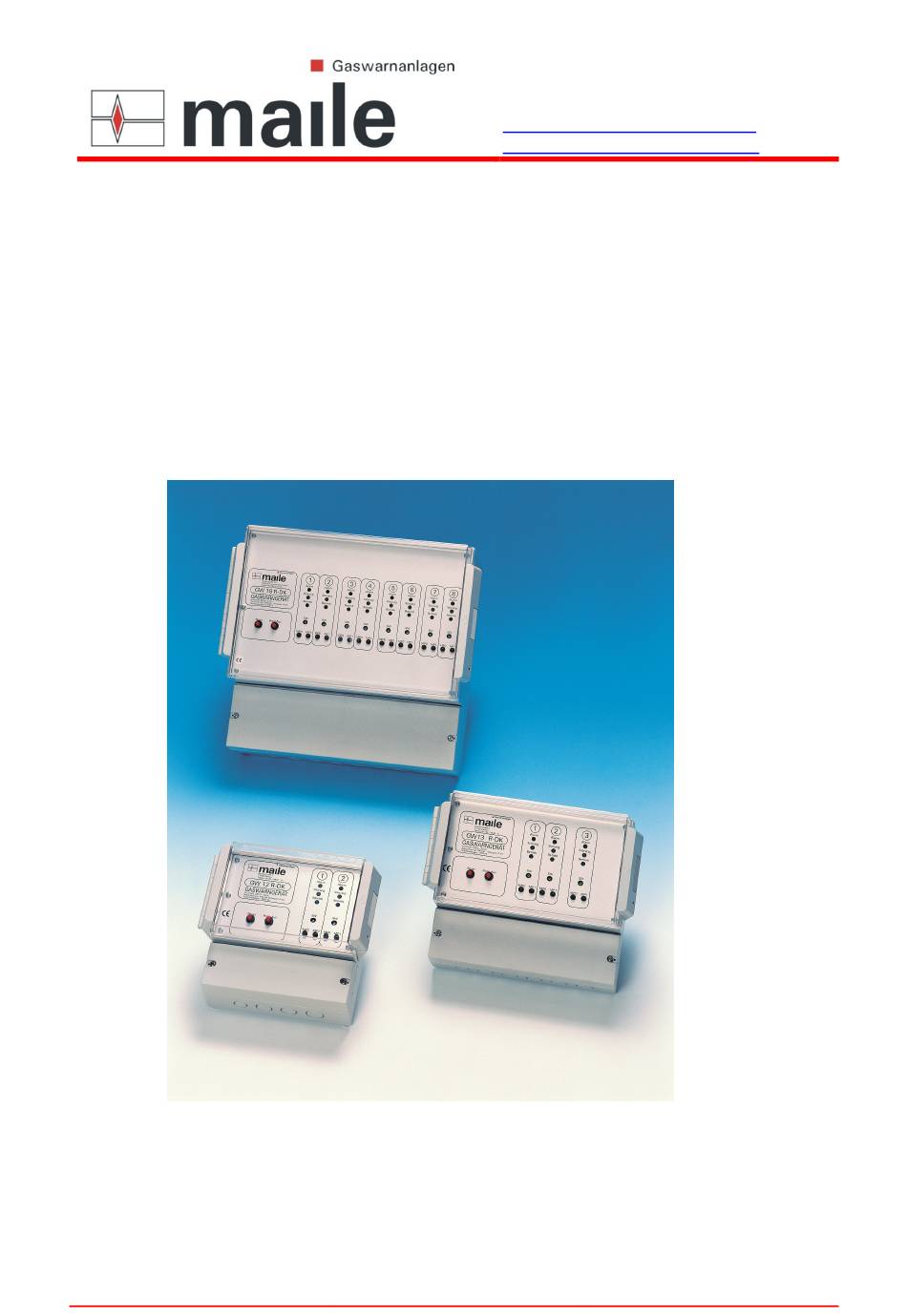

maile GW 11 R-DK Betriebs- Und Montageanleitung
Kompakt-gaswarnanlagen
Inhaltsverzeichnis
Betriebs- und Montageanleitung
für 1- und 2-stufige Kompakt-Gaswarnanlagen
GW 11 R-DK bis GW 20 R-DK mit einer Alarmstufe
GW 11 Z-R-DK bis GW 20 Z-R-DK mit zwei Alarmstufen
Maile Gaswarnanlagen GmbH & Co. KG
Daimlerstr. 6
73105 Dürnau
Telefon +49 (0) 7164/9440- 0
Telefax +49 (0) 7164/9440- 29
www.maile-gaswarnanlagen.de
info@maile-gaswarnanlagen.de
Technische Änderungen vorbehalten!
Stand: 04 / 2017 Rev. 04
Inhaltsverzeichnis
Verwandte Anleitungen für maile GW 11 R-DK
Inhaltszusammenfassung für maile GW 11 R-DK
- Seite 1 Telefax +49 (0) 7164/9440- 29 www.maile-gaswarnanlagen.de info@maile-gaswarnanlagen.de Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen GW 11 R-DK bis GW 20 R-DK mit einer Alarmstufe GW 11 Z-R-DK bis GW 20 Z-R-DK mit zwei Alarmstufen Technische Änderungen vorbehalten! Stand: 04 / 2017 Rev. 04...
-
Seite 2: Inhaltsverzeichnis
Maile Gaswarnanlagen GmbH & Co. KG Daimlerstr. 6 73105 Dürnau Telefon +49 (0) 7164/9440- 0 Telefax +49 (0) 7164/9440- 29 www.maile-gaswarnanlagen.de info@maile-gaswarnanlagen.de Inhalt Kompakt-Gaswarnanlagen ..................2 Kurzbeschreibung ..........................2 Aufschlüsselung der Gerätekennzeichnung ................... 2 Anzeige- und Bedienelemente......................3 Montage und elektrischer Anschluss .................4 Montage .............................. -
Seite 3: Kompakt-Gaswarnanlagen
Zusatzeinrichtungen wie in Kapitel 4.1 – 4.6 beschrieben, können nur werkseitig eingebaut werden. Eine Nachrüstung durch den Kunden ist nicht möglich. Aufschlüsselung der Gerätekennzeichnung Maile-Gaswarnanlagen sind variabel aufgebaut. Durch optional erhältliche Zusatzeinrichtungen wird aus dem Grundmodul ein kompaktes Gerät, welches den spezifischen Anforderungen des Anwenders gerecht wird. Gaswarngerät Anzahl der Messstellen Beispiel: GW 11... -
Seite 4: Anzeige- Und Bedienelemente
Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Anzeige- und Bedienelemente Gerätekennzeichnung Messstelle Voralarm Hauptalarm (nur bei Geräten mit 2 Alarmstufen) Alarm Reset Hupenreset Messpunkte Abbildung 1: Frontplatte eines Gaswarngerätes mit zwei Alarmstufen LED rot Alarm LED gelb Störung / Error LED grün Betrieb / Power Einstell-... -
Seite 5: Montage Und Elektrischer Anschluss
Sie diese vor versehentlicher Inbetriebnahme. Kennzeichnen Sie das beschädigte Produkt als defekt. Können Störungen nicht behoben werden, müssen diese Produkte außer Betrieb gesetzt werden! Reparaturen die nicht in dieser Betriebsanleitung beschrieben werden, dürfen nur durch Maile oder von Maile-Servicepersonal durchgeführt werden. -
Seite 6: Messfühler / Installationshinweis / Ex-Relevanter Teil
Punkten des zu überwachenden Raumes. Ein Messfühler kann ca. 40 – 60 qm Raumfläche überwachen. Messfühler der MF 50 EX-DK-, sowie MF 60 EX-DK-Reihe, in Verbindung mit Maile- Gaswarnanlagen, stellen ein Gerät dar, das für alle Anwendungen ohne testierte Funktionsprüfung eingesetzt werden kann. -
Seite 7: Leitungen / Leitungsverlegung Für Messfühler Und Gaswarnanlage
Gaswarnanlage angeschlossen werden. Ein Vertauschen der Messfühler- leitungen untereinander kann zu Fehlfunktionen der Gaswarnanlage führen. Eventuelles Maile-Warnzubehör, z. B. Warntransparente, Signalhupen oder Ventile sind mit einem 3- adrigen Kabel direkt an die Gaswarnanlage anzuschließen. Zum Anschluss stehen im Anschlussraum der Gaswarnanlage potenzialfreie Relaiskontakte zur Verfügung. -
Seite 8: Einsatzhinweise
Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Einsatzhinweise Einsatzhinweise aus dem Bericht über die Eignungsuntersuchung PFG-Nr. 41300300 der DMT GmbH, Essen. Die ortsfeste Gaswarneinrichtung bestehend aus den Steuergeräten GW XX R-DK (+HR-1) und den Fernaufnehmern (Messfühlern) MF 31 I-DK oder MF 50 EX-DK-G, ist auf Grundlage der im Prüfbericht PFG-Nr. -
Seite 9: Funktionsablauf
Normalbetrieb angezogen ist und bei Störung abfällt (Ruhestromprinzip), siehe Kapitel 5. (Klemmenanschlusspläne sind stromlos gezeichnet). Um Fehlalarme bei Netzausfällen zu vermeiden, können die Gaswarnanlagen optional mit einer externen Maile-Notstromversorgung (12 Volt Gleichspannung), Typ NNL-12 versorgt werden. -Seite 8-... -
Seite 10: Einstellung, Kalibrierung
Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Einstellung, Kalibrierung Jede Kompakt-Gaswarnanlage wird vor Auslieferung im Werk vorjustiert. Der Betreiber hat dafür zu sorgen, dass vor der ersten Inbetriebnahme die Gaswarnanlage auf Funktionsfähigkeit geprüft wird. Eine Überprüfung und evtl. Nachkalibrierung am Montageort ist erforderlich, da unterschiedlich lange Messfühlerleitungen, Einsatzbedingungen sowie deren Ausführung zu Messverfälschungen führen können. -
Seite 11: Kalibrierung / Justierung Messfühler (Z.b. Elektrochemische Und Wärmetönungsmessfühler) Mit 4-20 Ma Signalausgang, Linear
Alle Anzeigen dunkel Netzversorgung fehlt Netzversorgung zuschalten Alle Anzeigen dunkel trotz Sicherung defekt Sicherung austauschen angeschlossener Netzversorgung Elektronik defekt Maile-Kundendienst rufen Alle Anzeigen dunkel bei Akku defekt/nicht Akku gegen Original vom angeschlossener Notstromversorgung angeschlossen Hersteller austauschen Akku entladen, da Netzausfall... -
Seite 12: Zubehör
Sonderlösungen sind auf Anfrage realisierbar. Bitte beachten: Bei Netzausfall wird die Gaswarnanlage neu gestartet. Die aktivierte Alarmunterdrückung wird unwirksam. Wir empfehlen daher eine externe Maile-Notstromversorgung zur Kompensation von Netzschwankungen oder Spannungsausfällen. Einzelalarmierung EA (Option) Bei Einzelalarmierung kann jedem Messfühler an der Gaswarnanlage ein Ausgangs-Relaiskontakt zugeordnet werden. -
Seite 13: Nnl-12 Externe Notstromversorgung (Option)
NNL-12 externe Notstromversorgung (Option) Um bei Netzausfall die Funktionssicherheit (erhöhte Verfügbarkeit) der Gaswarnanlage gewährleisten, ist eine externe Maile-Notstromversorgung erforderlich. Die Notstromversorgung mit eingebautem Akku ermöglicht eine Aufrechterhaltung der Funktionstätigkeit der Gaswarnanlage für mindestens eine Stunde. Längere Überbrückungszeiten sind auf Anfrage erhältlich. Voraussetzung für einen ordnungsgemäßen Betrieb beider Anlagen ist die gemeinsame Netzabsicherung der Geräte, da... -
Seite 14: Klemmenanschlussvorschläge
Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Klemmenanschlussvorschläge Anschlussvorschlag GW 11 / 12 R-DK + HR-1 und ext. NNL-12 Anschlussvorschlag GW 13 / 14 R-DK + HR-1 und ext. NNL-12 Anschlussvorschlag GW 15 - 20 R-DK + HR-1 und ext. NNL-12 -Seite 13-... - Seite 15 Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Anschlussvorschlag GW 11 / 12 Z-R-DK + HR-1 und ext. NNL-12 Gaswarnanlage GW 11 / 12 Z R-DK+ HR1 + extern. NNL-12 Notstrom NNL-12 Meldung "Notstrombetrieb" nur bei GW 12 Z.. 9 10 PE L1 N PE L1 PE 1 2...
-
Seite 16: Technische Daten
900 mbar–1.100 mbar 900 mbar–1.100 mbar 900 mbar–1.100 mbar EMV nach CE DIN EN 50270 Anschließbare Halbleitersensoren, Wärmetönungssensoren, elektrochemische Messzellen Sensoren (alle Messfühler aus dem Maile-Programm) Einstellbereich 0-100 % UEG 0-100 % UEG 0-100 % UEG Messbereich und 0-30.000 ppm 0-30.000 ppm 0-30.000 ppm... -
Seite 17: Montage Messfühler
Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Montage Messfühler Gasausbreitung im Raum Je nach Ausbreitung und Dichte der Gase werden die Messfühler jeweils in einem Abstand von 10-30 cm oben oder unten, möglichst nahe an der zu erwartenden Leckagequelle montiert. Bei nicht aufgeführten Gasen bitten wir Sie, sich mit uns in Verbindung zu setzen. -
Seite 18: Ersatzsensoren
Betriebs- und Montageanleitung für 1- und 2-stufige Kompakt-Gaswarnanlagen Ersatzsensoren Gaswarngeräte sind für eine hohe Lebensdauer und langen Einsatz konzipiert. Wesentliche Verschleißteile sind die in den Messfühlern eingebauten Sensoren. Diese sind den typischen Bedingungen, die vor Ort gegeben sind, ausgesetzt. Je nach Einsatzbedingungen müssen diese deshalb regelmäßig überprüft werden.
