TERMINATOR
Bedienungsanleitung
Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7 D-48282 Emsdetten, Tel.: +49 2572 96038-0
www.proeldeutschland.de,
Österreich:
Music Import Langgasse 114
Schweiz:
Go Wild AG
Deutsch
info@proeldeutschland.de
A-6830 Rankweil
Sihlbruggstrasse 148 CH-6342 Baar

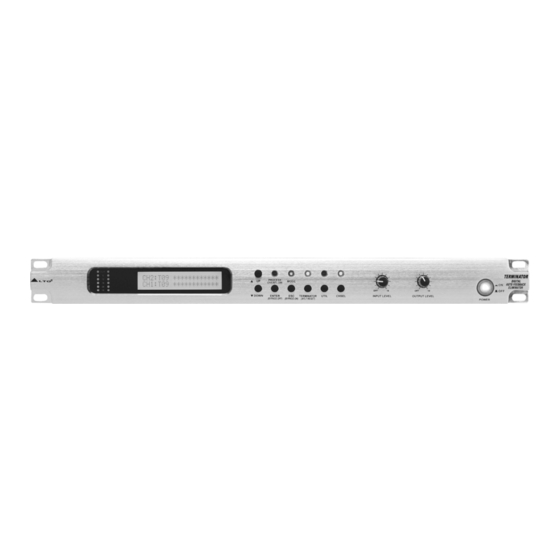

2 x 12 Band Feedback-Killer
Tel.: +43 5522 42124
www.musicimport.com
Tel.: +41 41 7663700
www.gowild.ch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alto TERMINATOR
Inhaltszusammenfassung für Alto TERMINATOR

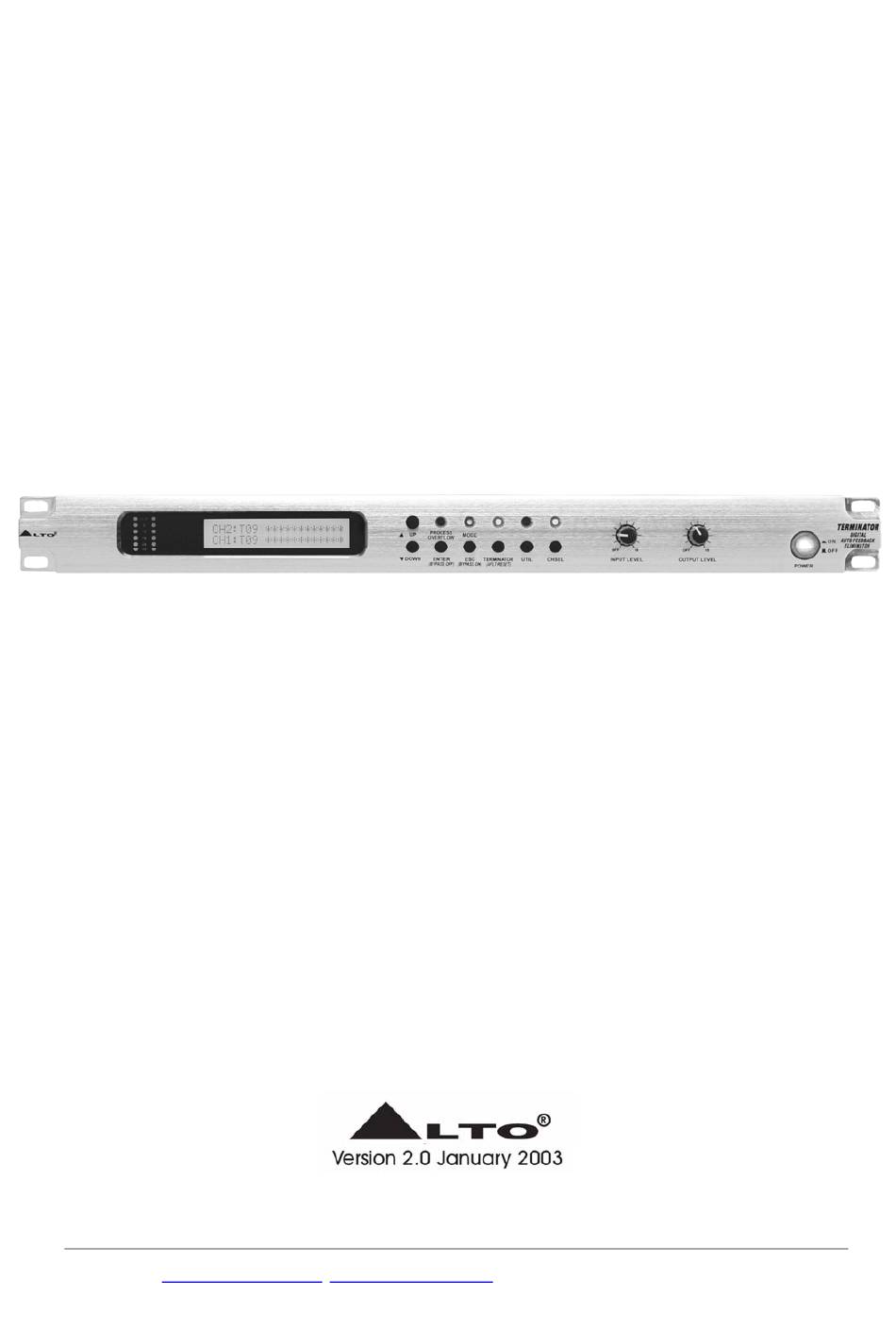

- Seite 1 TERMINATOR 2 x 12 Band Feedback-Killer Bedienungsanleitung Deutsch Deutschland: Proel Deutschland GmbH, Kuhlmannstr. 7 D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
-
Seite 2: Sicherheitssymbole
SICHERHEITSSYMBOLE Sicherung Benutzen Sie nur Ersatzsicherungen, die die gleichen Werte haben, wie das Original (Strom, Spannung, Charakteristik und Typ). Bei Einsatz einer anderen Sicherung oder Überbrücken der Sicherung besteht Brandgefahr. Dieses Symbol zeigt an, das nicht isolierte, Schutzerdung netzspannungsführende Teile im Inneren Vor dem Austausch der Sicherung muss das Gerät des Gerätes vorhanden sind. - Seite 3 VORWORT Sehr geehrter Kunde! Wir bedanken uns bei Ihnen für den Kauf des Terminator, der ein Ergebnis der Arbeit des ▲LTO AUDIO-TEAMs ist. Für unser AUDIO-TEAM ist Musik und Sound mehr als nur ein Job, sondern vielmehr Leidenschaft und ein klein wenig Besessenheit! Wir entwickeln seit langer Zeit professionelle Audioprodukte für viele weltweit bekannte Marken.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Einführung……………………………... 2. Features……………………………....3. Bedienelemente……………………………… 4. Installation und Verbindungen……………... 4.1. Inbetriebnahme………………………… 4.2. Installation………………………………. 4.3. Verbindungen…………………………… 5. Bedienung…………………………………… 5.1. Utility Schalter……………..…………… 5.2. Start der Feedback Prozedur………….. 6. Technische Daten……………………….. 7. Garantie…………………………………... Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de - 4 -... -
Seite 5: Einführung
Durch den Kauf ihres ALTO Terminator, haben Sie einen extrem leistungsstarken digitalen Equalizer erworben. Mit einer HE im 19 Zoll Format bietet Ihnen der Terminator ein Audiotool mit zwei 24x32 Bit Digital Prozessoren. Der Terminator stellt eine automatische Steuerung parametrischer Digitalfilter zur Feedbackunterdrückung mit manueller Nachbearbeitung zur Verfügung. -
Seite 6: Rückseite
Wird die ESC-Taste für mehrere Sekunden gedrückt, so gelangen Sie in den Bypass-Modus. 12. TERMITAOR-Taste Bei längerem Drücken gelangen Sie über diese Taste in den Terminator-Modus. Das Gerät löscht alle gesetzten Filter und wartet durch das Erscheinen eines Feedbacks darauf, neue Filter setzen zu können. -
Seite 7: Installation Und Verbindungen
Terminator als Signal anzuschließen. Instrument/Line-Pegel zum Verstärker Der Terminator ist in der Lage, eine große Pegelbandbreite zu verarbeiten. So kann das Gerät als Interface zwischen einem hohen Ausgangspegel (+4dBu) und einem niedrigen Eingangspegel (-10 dBu, Hifi Anlage) dienen. -
Seite 8: Verbindungen
4.3 Verbindungen Der Terminator bietet XLR/ Klinken- Anschlüsse, die nachfolgend in ihrer Pin-Belegung erklärt werden. Klinkenstecker: Unsymmetrisch Symmetrisch Unsymmetrisch XLR-Verbinder: Unsymmetrisch Symmetrisch Möchten Sie das Gerät mit dem Kanal-Insert eines Mischers verbinden, so müssen die Verbindungskabel nach folgendem Schema belegt sein: Hier finden Sie die üblichen Steckerkombinationen für Insert-Kabel! - Seite 9 Nachfolgend finden Sie die gängigsten Kabel-Stecker-Verbindungen und Ihre Pin-Belegungen. Im ersten Teil werden die symmetrischen, im zweiten Teil die asymmetrischen Verbindungen dargestellt. Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de - 9 -...
-
Seite 10: Bedienung
5. Bedienung Schalten Sie den Terminator über den Netzschalter ein. Nach einer Initialisierungsprozedur wird das letzte Preset geladen welches abgespeichert worden ist. Nicht gespeicherte Editierungen sind verloren. 5.1 Utility Schalter Durch Tastendruck des Utility Schalters gelangen Sie in das Utility- Menü. Hier können Sie grundlegende Einstellungen der Hardware vornehmen, bzw. - Seite 11 Midi Setup Editierung der Midi-Parameter im Verbund mit einem externen Midi-Controller. Der Midi Kanal bestimmt den Kanal für die Kommunikation zwischen dem Terminator und einem externen Midi-Controller. Ist der Midi-Channel des Terminators auf „off“ gesetzt, so werden eingehende Midibefehle vom Terminator ignoriert.
-
Seite 12: Start Der Feedback Prozedur
Feedback sollte nun durch den Terminator erkannt und eliminiert werden. Geschieht dies nicht ist der Thresholdwert zu überprüfen und eventuell herabgesetzt werden. Wenn Sie sich im Terminator-Modus befinden können Sie dies direkt über die Up/Down Taster. Im linken Bereich des Displays erscheint nun der neue Wert. - Seite 13 Filter setzen kann und in den Bypass-OFF-Modus übergeht. Das Feedback sollte nun erloschen sein. Durch den Einsatz des Alto Terminators können Sie so, 6 bis 12dB mehr Gain erreichen, bevor ein Feedback entsteht. Proel Deutschland GmbH, Kuhlmannstr. 7, D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de...
-
Seite 14: Technische Daten
6. Technische Daten Analoge Eingänge Analoger Pegelsteller, 2 XLR-Female Eingang elektronisch symmetriert, Klinkenbuchse Eingangsimpedanz 44KOhm Max. Eingangspegel 15dBu (4.4V RMS) Empfindlichkeit -22dBu (63mV RMS) Analoge Ausgänge Analoger Pegelsteller, 2 XLR-Male Ausgänge elektronisch symmetriert, Klinkenbuchse Ausgangsimpedanz <150Ohm Max. Ausgangspegel 17dBu bei 600Ohm (5.5V RMS) Digital/Analog Frequenzgang 20Hz -20kHz, + 0.1/-1dB... -
Seite 15: Garantie
7. Garantie und Gewährleistung Für alle Alto-Geräte, die in Deutschland, Österreich oder in der Schweiz über die genannten Vertriebe gekauft wurden, gelten die landesüblichen, aktuellen gesetzlichen Gewährleistungs- und Garantie-Bestimmungen Sollten Sie Fragen oder Anregungen zu unseren Produkten haben, wenden Sie sich...
