Bedienungsanleitung
ALTO Monitor
Deutschland: Proel Deutschland GmbH , Kuhlmannstr. 7 D-48282 Emsdetten, Tel.: +49 2572 96038-0
www.proeldeutschland.de, info@proeldeutschland.de
Österreich:
Music Import Langgasse 114
Schweiz:
Go Wild AG
Deutsch
A-6830 Rankweil
Sihlbruggstrasse 148 CH-6342 Baar
15 Band Grafik Equalizer
Tel.: +43 5522 42124
Tel.: +41 41 7663700
- 1 -
www.musicimport.com
http://www.gowild.ch/
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Alto Monitor
Inhaltszusammenfassung für Alto Monitor

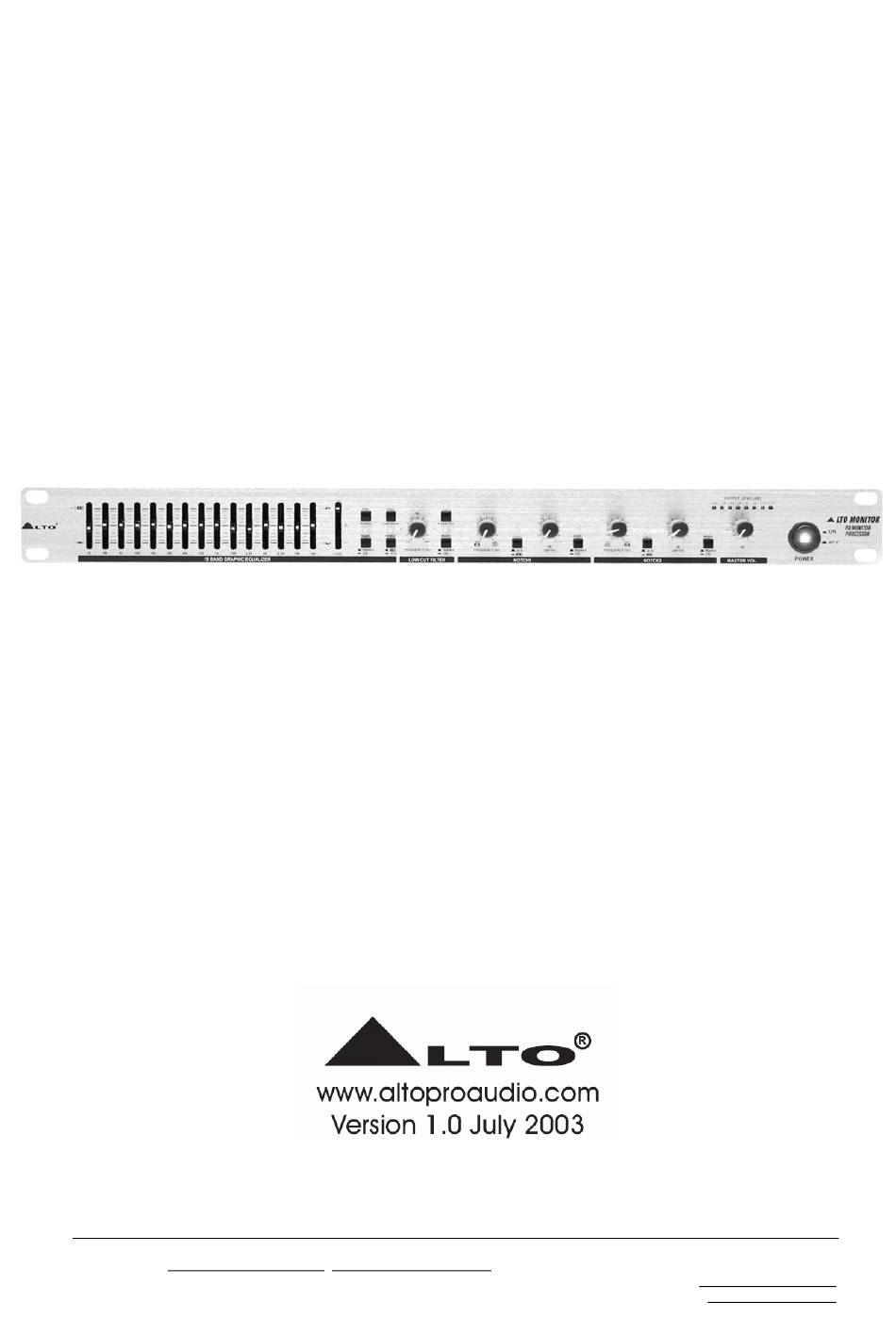

- Seite 1 Bedienungsanleitung 15 Band Grafik Equalizer ALTO Monitor Deutsch Deutschland: Proel Deutschland GmbH , Kuhlmannstr. 7 D-48282 Emsdetten, Tel.: +49 2572 96038-0 www.proeldeutschland.de, info@proeldeutschland.de Österreich: Music Import Langgasse 114 A-6830 Rankweil Tel.: +43 5522 42124 www.musicimport.com Schweiz: Go Wild AG Sihlbruggstrasse 148 CH-6342 Baar Tel.: +41 41 7663700...
-
Seite 2: Wichtige Sicherheitshinweise
SICHERHEITSSYMBOLE Sicherung Benutzen Sie nur Ersatzsicherungen, die die gleichen Werte haben, wie das Original (Strom, Spannung, Charakteristik und Typ). Bei Einsatz einer anderen Sicherung oder Überbrücken der Sicherung besteht Brandgefahr. Dieses Symbol zeigt an, das nicht isolierte, Schutzerdung Vor dem Austausch der Sicherung muss das Gerät netzspannungsführende Teile im Inneren ausgeschaltet (OFF) und vom Netz getrennt des Gerätes vorhanden sind. - Seite 3 VORWORT Sehr geehrter Kunde: ▲ Wir bedanken uns bei Ihnen für den Kauf des ALTO Monitor, der ein Ergebnis der Arbeit des AUDIO-TEAMs ist. Für unser AUDIO-TEAM ist Musik und Sound mehr als nur ein Job, sondern vielmehr Leidenschaft und ein klein wenig Besessenheit! Wir entwickeln seit langer Zeit professionelle Audioprodukte für viele weltweit bekannte Marken.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. Einleitung ..........................2. Ausstattung..........................3. Beschreibung der Gerätevorder- und Rückseite..............3.1 Die Gerätevorderseite………………………………………………………………………..3.1.1 15- Band Equalizer………………………………………………………………………….. 3..1.2 Low- Cut- Filter……………………………………………………………………………… 3.1.3 Notch- Filter…………………………………………………………………………………. 3.2 Die Geräterückseite…………………………………………………………………………… 4. Installation und Verbindungen……………………………………………………………………… 4.1 Inbetriebnahme………………………………………………………………………………………. 8 4.2 Installation……………………………………………………………………………………………... 8 5. Technische Daten........................6. -
Seite 5: Einleitung
1. Einleitung Wir bedanken uns für den Erwerb des ALTO Monitor, womit Sie uns Ihr Vertrauen und Anerkennung ausdrücken. Der ALTO Monitor ist ein 15 Band grafischer Equalizer. Dieses Gerät dient zur Feinabstimmung der Beschallungsanlage mit optimal durchdachten Features, wie 2 zusätzlichen Notch- Filter und einen in seiner Frequenz veränderbaren Low- Cut- Filter.Er findet... -
Seite 6: Low- Cut- Filter
5. Grafik Equalizer Hier stehen Ihnen 15 Frequenzbänder zur Editierung zur Verfügung. Diese können zwischen – 6dB und + 6dB oder zwischen -12 dB und + 12dB justiert werden. 6. Range- Schalter Mit der Enter Taste verändern Sie Verstärkung bzw. Dämpfung des 15 Band Equalizer in einem Bereich zwischen 12 bzw. -
Seite 7: Die Geräterückseite
22. Master Volume Potentiometer Hierüber können Sie die Ausgangsverstärkung des ALTO Monitors zwischen minus ∞dB und plus 6dB justieren. 23. Output Level- Meter Die Anzeige informiert Sie über den aktuellen Ausgangspegel mit einer Pegelanzeige zwischen minus 24dB und + 18dB. -
Seite 8: Installation Und Verbindungen
Transformatoren, Computern oder anderen Geräten stehen, die eine hohe elektromagnetische Strahlung aufweisen. Bevor Sie das Gerät einschalten stellen Sie sicher, dass alle Verbindungen getätigt worden sind. 4.2. Installation Der Alto Monitor bietet XLR- und Klinkensteckverbinder, die nachfolgend in ihrer Pin – Belegung erklärt werden. Klinkenstecker: Unsymmetrisch... - Seite 9 Nachfolgend finden Sie die gängigsten Kabel- Stecker- Verbindungen und Ihre Pin- Belegungen. Im ersten Teil werden die symmetrischen, im zweiten Teil die asymmetrischen Verbindungen dargestellt. Möchten Sie das Gerät mit dem Kanal- Insert eines Mischers verbinden, so müssen die Verbindungskabel nach folgendem Schema belegt sein: Belegung des Stereo- Klinkesteckverbinder: Deutschland: Proel Deutschland GmbH , Kuhlmannstr.
-
Seite 10: Technische Daten
6 Technische Daten Audioeingang XLR- und Klnikensteckverbinder Impedanz symmetrisch: 50kOhm, unsymmetrisch: 25kOhm Arbeitspegel +4dBu/ 10dBV Max. Eingangspegel symmetrisch und unsymmetrisch: +19dBm CMRR >55dB @1kHz Audioausgang XLR- und Klnikensteckverbinder Impedanz symmetrisch: 60Ohm, unsymmetrisch: 30Ohm Max. Ausgangspegel +21dBm Geräteeigenschaften THD+N% 0.01% typ. 1kHz, @+4dBu Rauschen >-92dBr unweighted 22Hz bis 22kHz Frequenzgang... -
Seite 11: Garantie Und Gewährleistung
7. Garantie und Gewährleistung Für alle Alto-Geräte, die in Deutschland, Österreich oder der Schweiz über die genannten Händler gekauft wurden, gelten die landesüblichen, aktuellen gesetzlichen Gewährleistungs- und Garantie- Bestimmungen. Sollten Sie Fragen oder Anregungen zu unseren Produkten haben, wenden Sie sich bitte an die für Ihr Land zuständige Adresse:...
