KaControl für Katherm QK nano
Kleinste Bodenkanalheizung mit EC-Querstromventilator

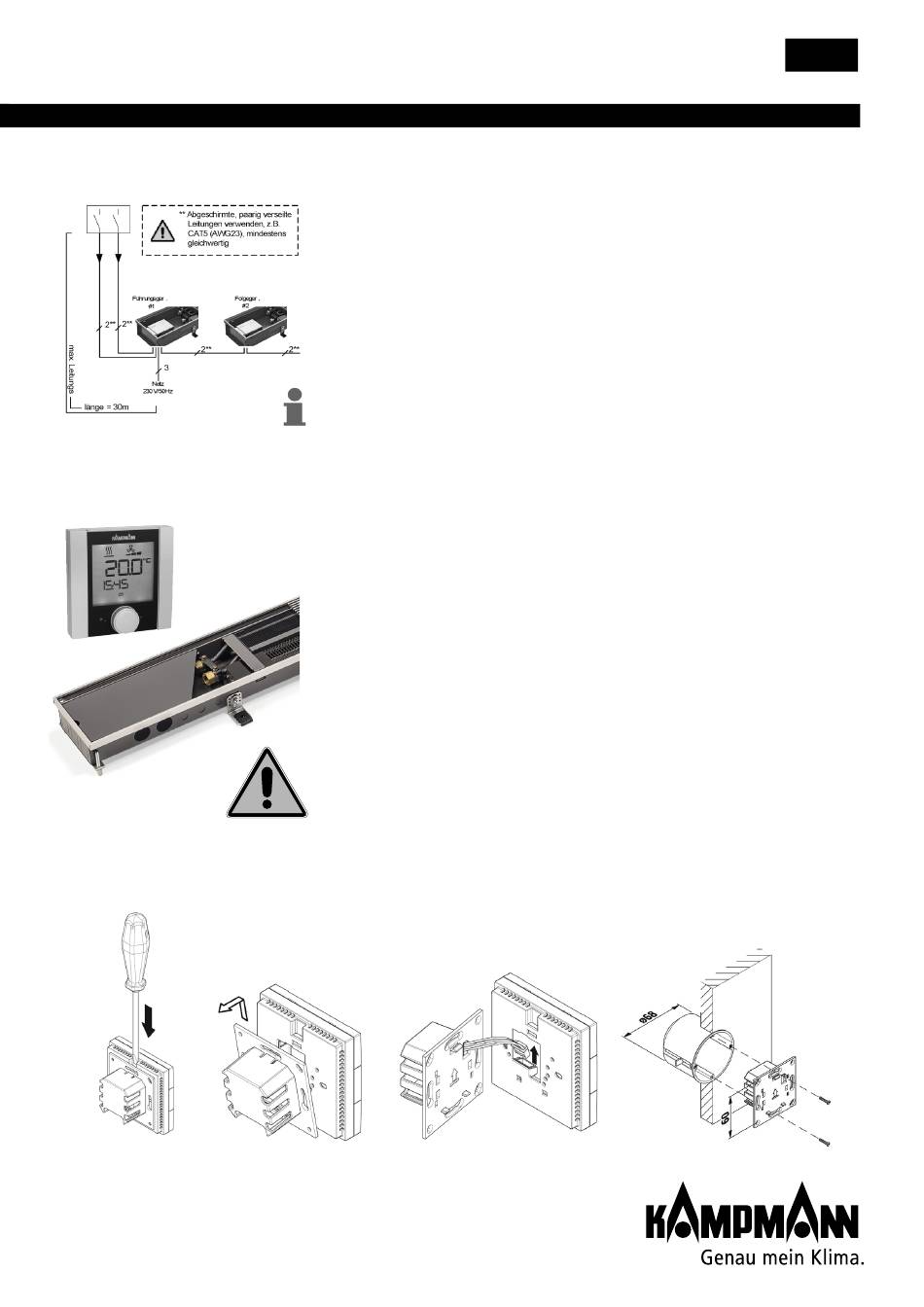

6.6 Eingänge zur Verarbeitung ext. Kontakte (z.B. Fenster-
kontakt, Kartenleser, etc.)
• Alle Katherm QK nano Führungsgeräte verfügen über Multifunktions-
eingänge, die bei der Inbetriebnahme mit verschiedenen Funktionen
belegt werden können.
• Schließen Sie die Leitungen gemäß Schaltplan an und konfigurieren Sie
die Funktionen mittels KaController.
• Die Leitungslänge zwischen dem Führungsgerät und den externen poten-
tialfreien Kontakten darf max. 10 m betragen.
An den Folgegeräten können keine externen Kontakte (z.B. Fensterkontakte,
Kartenleser etc.) angeschlossen werden.
7. Montage, Elektroanschluss Katherm QK nano,
Raumbediengerät

7.1 Katherm QK nano

• Die Anschlusspunkte der elektrischen Leitungen im Katherm QK nano
befinden sich auf der Steuerplatine.
• Zum Anschließen der elektrischen Leitungen die Steuereinheit öffnen, die
verlegten Leitungen einführen und gemäß Schaltplan anschließen.
• Für „alle" Anschlussarbeiten ist der Katherm QK nano spannungsfrei zu
schalten.
Auch das Anschliessen der Busleitungen darf nur im spannungs freien
Zustand des Katherm QK nano ausgeführt werden.

7.2 KaController

Montage / Demontage
Montage- und Installationsanleitung
4.42
21
