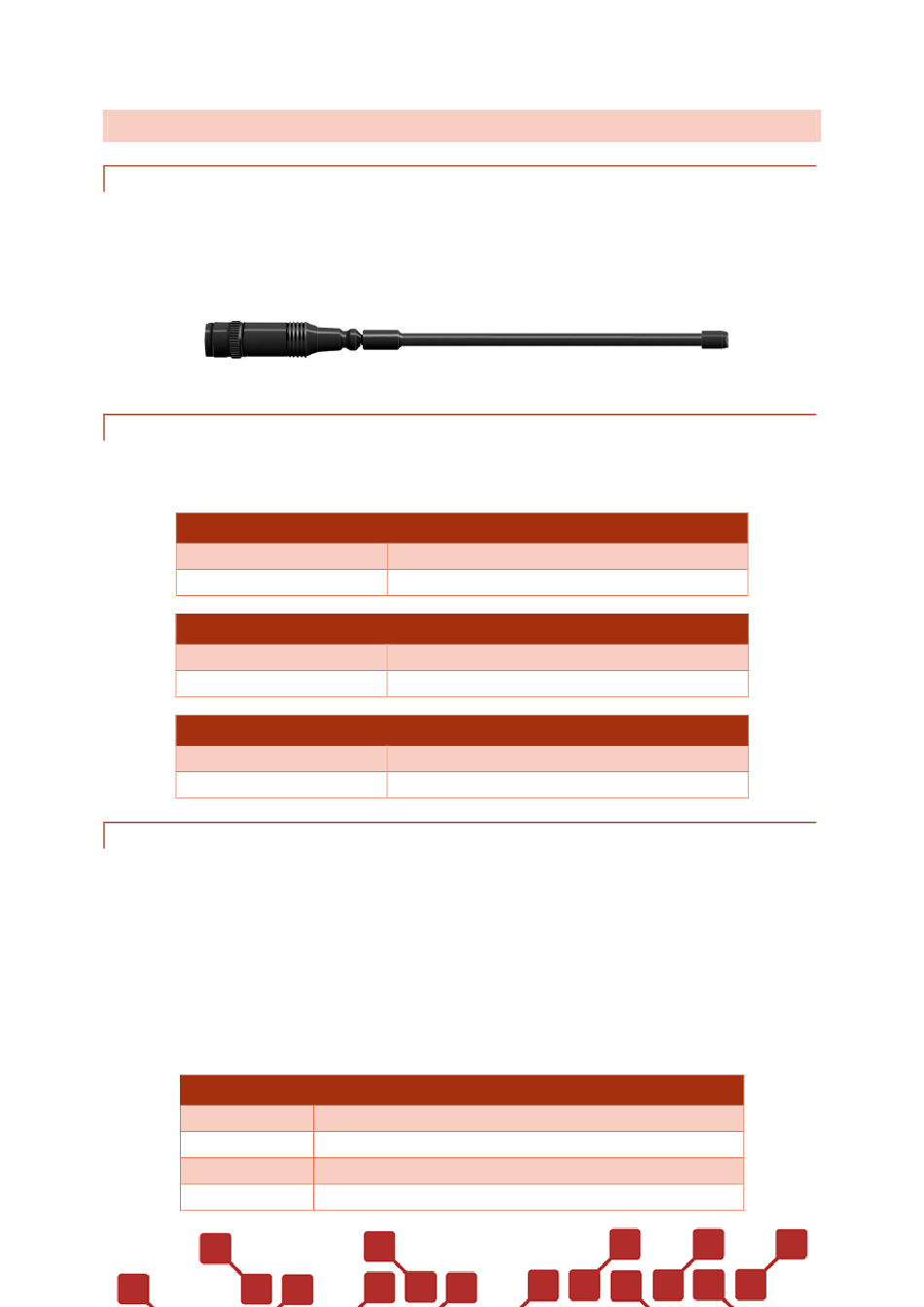

2.5 BESCHREIBUNG DER KOMPONENTEN
2.5.1 ANTENNE
Die mitgelieferte Knickantenne mit BNC-Anschluss wird zur Ansteuerung der Empfänger über Funk
benötigt. Es handelt sich um eine passive Antenne 50Ohm, ¼ Lambda (ausgelegt für 433MHz) der Type
Midland RH-707.
2.5.2 STATUSANZEIGE
Die beiden Leuchtdioden dienen zur Anzeige des Senderstatus. Die folgenden Zustände werden durch
Leuchten und Blinken dargestellt:
Statusanzeige rote Leuchtdiode beim Einschalten
#-mal kurzes Blinken
Einmal langes Blinken
Statusanzeige rote Leuchtdiode im Betrieb
10
Leuchtet kontinuierlich
Einmal kurzes Blinken
Statusanzeige gelbe Leuchtdiode im Betrieb
Leuchtet kontinuierlich
Blinkt kontinuierlich
2.5.3 BEDIENTASTEN LINKS (ARMED-TASTEN)
Die Bedientasten auf der linken Seite dienen als Scharfschalte-Tasten (Armed-Tasten) des Senders.
Diese Tasten müssen gedrückt werden, damit eine Zündung mittels der Zünd-Tasten ausgeführt werden
kann.
Solange eine der Armed-Tasten im Betrieb gedrückt gehalten wird, leuchtet die rote Statusanzeige zur
Bestätigung, dass der Sender scharfgeschaltet und zündbereit ist.
Die Armed-Tasten sind in vierfacher Ausführung vorhanden und mit den Nummern 1 bis 4 beschriftet.
Die verschiedenen Tasten stellen die Kanalgruppen des Senders dar, die durch kombiniertes Drücken
von Armed- und Zündtaste ausgelöst werden können.
Kanalgruppen
Armed-Taste 1
Armed-Taste 2
Armed-Taste 3
Armed-Taste 4
Der TX2-20K sendet auf Boxnummer #
Der TX2-20K sendet an alle Boxnummern
Sender scharfgeschaltet (Armed-Taste gedrückt)
Zündsignal gesendet (Zünd-Taste gedrückt)
Gerät eingeschaltet, Batterie in Ordnung
Gerät eingeschaltet, Batterie leer
Kanal 1 bis 5
Kanal 6 bis 10
Kanal 11 bis 15
Kanal 16 bis 19, Steppfunktion von Kanal 20 bis Kanal 70
