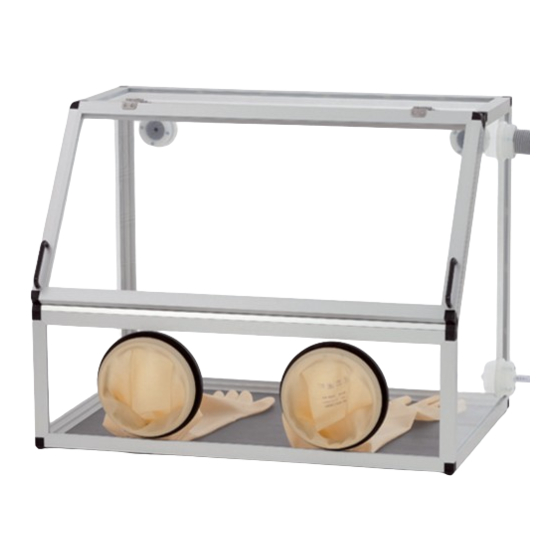

SICCO V 1982-08 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
EINE MARKE VON BOHLENDER
EINE MARKE VON BOHLENDER
Trockenschränke und Exsikkatoren
Bedienungsanleitung
Bedienungsanleitung
Operating Instructions
Operating Instructions
Mode d'emploi
Mode d'emploi
»
»
Handschuhboxen
Magnet-Rührkupplungen
»
»
Glove Boxes
Magnetic Stirrer Head
»
»
Boîtes à Gants
Têtes magnétiques
Inhaltsverzeichnis
Verwandte Anleitungen für SICCO V 1982-08
Inhaltszusammenfassung für SICCO V 1982-08
- Seite 1 Trockenschränke und Exsikkatoren Bedienungsanleitung Bedienungsanleitung Operating Instructions Operating Instructions Mode d’emploi Mode d’emploi » » Handschuhboxen Magnet-Rührkupplungen » » Glove Boxes Magnetic Stirrer Head » » Boîtes à Gants Têtes magnétiques EINE MARKE VON BOHLENDER EINE MARKE VON BOHLENDER...
- Seite 2 Ihre empfindlichen Medien vor Umwelteinflüssen schützen. Mit der Möglichkeit, den Innenraum mit einem reaktions- trägen Gas zu fluten, schaffen Sie in den SICCO Handschuhboxen eine eigenständige Atmosphäre. Bei Modellen mit zusätzlicher Schleuse können Sie während eines laufenden Prozesses Substanzen einstellen, ohne eine merkliche Verschlechterung dieser Atmosphäre befürchten zu müssen.
-
Seite 3: Sicherheitshinweise
1 SICCO Handschuhbox 1 Paar Handschuhe bzw. 1 Paar Iris-Port Eingriffe bei Handschuhbox für Absaugung 1 Anschluss-Set für die Begasung bei SICCO Handschuhbox Artikelnummer V 1984-08 2 Anschluss-Sets für die Begasung bei SICCO Handschuhboxen mit einer Schleuse 3 Anschluss-Sets für die Begasung bei SICCO Handschuhboxen mit zwei Schleusen 1 Bedienungsanleitung 2. - Seite 4 Sicco Handschuhbox 3. Inbetriebnahme Entnehmen Sie die Handschuhbox aus Ihrer Schutzhülle und stellen sie auf eine waagerechte, ebene Arbeitsfläche. Achtung: Heben Sie die Handschuhbox beim Auspacken oder beim Transport immer am Boden und niemals an der/den Schleuse/n (siehe Foto unten).
-
Seite 5: Schlauchanschlüsse Zur Begasung
Sicco Handschuhbox Schlauchanschlüsse zur Begasung Sie können Ihre eingestellten Bauteile oder Substanzen mit einem reaktionsträgen oder inerten Gas überlagern. Die entsprechenden Schlauchanschlüsse zum Einleiten eines Gases sind werksseitig in den Seitenwänden bereits vorhanden und mit einer Überwurfmutter mit eingelegter Dichtung verschlossen. Aus verpackungs- und transport- technischen Gründen liegen die Schläuche und die Anschlussstücke der Handschuhbox bei und müssen erst montiert... - Seite 6 Sicco Handschuhbox » Wenn Sie ein Gas verwenden, welches schwerer ist als Luft, muss der kleine Schlauch für die Gaszuführung (3) unten montiert werden. Der größere Abluftschlauch (4) muss entsprechend oben montiert werden. » Drehen Sie die vier Schrauben im Uhrzeigersinn gefühlvoll fest.
- Seite 7 Sicco Handschuhbox Achtung: Die nachfolgend aufgeführten Schritte gelten nicht für SICCO Handschuhbox für Absaugung. Dort sind Kabeldurchführungen vom Typ Iris-Port montiert. Diese dürfen bei angeschlossener Absaugung niemals dicht verschlossen werden. » Lösen Sie alle vier Zylinderschrauben durch Drehen gegen den Uhrzeigersinn.
- Seite 8 Sicco Handschuhbox » Führen Sie den Stecker von innen durch das Gehäuse (10) der Wanddurchführung. » Ziehen Sie das Kabel in die gewünschte Position. Schieben Sie die geschlitzte Scheibe (9) auf das Kabel auf. » Schieben Sie den Verschluss (7) auf das Kabel auf.
- Seite 9 Sicco Handschuhbox » Schrauben Sie die vier Zylinderschrauben mit dem beiliegenden Innensechskant-Schlüssel durch Drehen im Uhrzeigersinn gefühlvoll fest. » Der Montagevorgang, um hartwandige Schläuche durch die Kabeldurchführung zu führen und zu befestigen, ist mit den oben beschriebenen Schritten zur Befestigung eines Kabels identisch.
-
Seite 10: Handschuhbox Für Absaugung
Abluftschlauch an eine Messstation angeschlossen werden. Handschuhbox für Absaugung Die SICCO Handschuhbox für Absaugung erlaubt es Ihnen, Ihre Handschuhbox direkt an eine bereits vorhandene Absaugung anzuschließen. Aus verpackungs- und transporttechnischen Gründen liegt der Anschluss-Stutzen der Handschuhbox bei und muss erst montiert werden. - Seite 11 Sicco Handschuhbox » Entnehmen Sie die rote Silikondichtung (14) von dem Verschlussdeckel (12). » Wenn Sie bei einem großen Absaugschlauch den vollen Querschnitt nutzen wollen, können Sie den Absaugstutzen mit einer feinzahnigen Säge absägen. Fixieren Sie beim Sägen den Absaugstutzen mit einer Schraubzwinge auf einer festen Unterlage.
-
Seite 12: Funktionshinweise
» Achtung: Während des Absaugvorganges dürfen die Iris-Port-Eingriffe nicht verschlossen werden. Die folgende Funktion ist nur bei SICCO Handschuhboxen in Ausführung Antistatik möglich. » Schließen Sie auf der Rückseite der Handschuhbox je ein Erdungskabel an die Arbeitskammer und eines an die Schleuse an. -
Seite 13: Störungshinweise / Reparaturen
Sicco Handschuhbox » Rollen Sie die Handschuhe vom Haltering herunter. » Ziehen Sie die neuen Handschuhe auf den Haltering auf. Die Handschuhe sind Verschleißteile und müssen regelmäßig ausgetauscht werden. Aufgrund der vielen unterschiedlichen Anwendungsfälle kann hier kein Intervall festgelegt werden, dies liegt in der Verantwortung des Anwenders. -
Seite 14: Entsorgungshinweise
Auf – und Abstreifen der Handschuhe entstehen. Achtung: Da sich die Dichtkugel ausschließlich durch ihr » Eigengewicht absenkt, bietet das SICCO Gas-Spar-Ventil keinen absoluten Schutz vor Gasverlust. Bei vorsichtigen Bewegungen in der Handschuhbox kann die Gaszufuhr auf ein Minimum reduziert, beziehungsweise ganz unterbrochen werden. - Seite 15 Artikelnummer: V 1992-08 Material Seitenscheiben: Ableitfähiges Polycarbonat Material Boden: Ableitfähiges Polyethylen Sonstige Spezifikationen: Siehe Handschuhbox mit Schleuse Artikelnummer V 1982-08 SICCO Handschuhbox für Absaugung Artikelnummer: V 1988-08 Außenmaße (B x H x T): 890 x 700 x 600 mm Gewicht: ca.
- Seite 16 10 m Zuluftschlauch und 10 m Abluftschlauch Material Rahmen: Aluminium mit Verbinder aus Polyamid Material Seitenscheiben: PMMA (Polymethylmethacrylat) Material Boden: PE (Polyethylen) SICCO Handschuhbox Duo 2 mit Schleuse Antistatik Artikelnummer: V 1715-08 Gewicht: ca. 31,5 kg Material Seitenscheiben: Ableitfähiges Polycarbonat Material Boden: Ableitfähiges Polyethylen...
- Seite 17 15 m Zuluftschlauch und 15 m Abluftschlauch Material Rahmen: Aluminium mit Verbinder aus Polyamid Material Seitenscheiben: PMMA (Polymethylmethacrylat) Material Boden: PE (Polyethylen) SICCO Handschuhbox Duo 1 mit Schleusen Antistatik Artikelnummer: V 1735-08 Gewicht: ca. 43,5 kg Material Seitenscheiben: Ableitfähiges Polycarbonat Material Boden: Ableitfähiges Polyethylen...
- Seite 50 Sicco Boîtes a gants 9. Zubehör / Accessories / Accessoires Beschreibung Description: Description Artikel-Nr.: Abmessungen: Abbildung: Cat.-No.: Dimensions: Picture: Réf. Dimension: Image: Handschuhe, beidseitig Pair of Gloves, Paire de Gants, portable des deux V 1972-07 Größe / Size / Taille: 7 tragbar, geeignet für...
- Seite 51 Montage an die directly to the cable lead-in of directe à la passe-câbles d´une Kabeldurchführung einer a SICCO glove box, with hose boîte à gants SICCO, avec SICCO Handschuhbox, connector for aeration tubing , connecteur pour l´exhaustion, mit Anschlussstutzen für...
- Seite 52 V. 01.01.2017...
