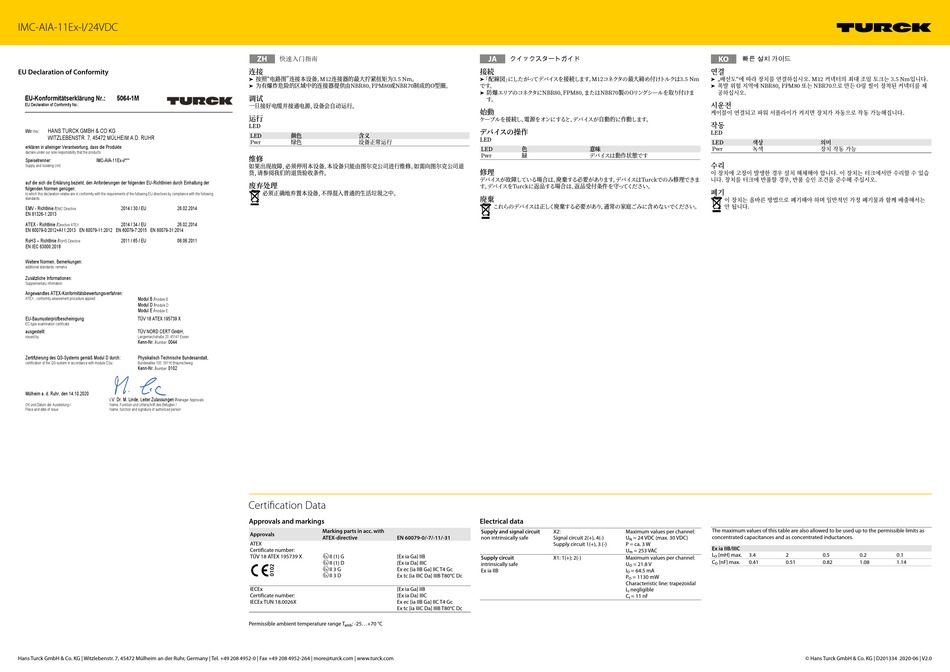

IMC-AIA-11Ex-I/24VDC
EU Declaration of Conformity
EU-Konformitätserklärung Nr.:
5064-1M
EU Declaration of Conformity No.:
HANS TURCK GMBH & CO KG
Wir
:
/ We
WITZLEBENSTR. 7, 45472 MÜLHEIM A.D. RUHR
erklären in alleiniger Verantwortung, dass die Produkte
declare under our sole responsibility that the products
Speisetrenner:
IMC-AIA-11Ex-i/***
Supply and Isolating Unit:
auf die sich die Erklärung bezieht, den Anforderungen der folgenden EU-Richtlinien durch Einhaltung der
folgenden Normen genügen:
to which this declaration relates are in conformity with the requirements of the following EU-directives by compliance with the following
standards:
EMV - Richtlinie /
2014 / 30 / EU
26.02.2014
EMC Directive
EN 61326-1:2013
ATEX - Richtlinie /
2014 / 34 / EU
26.02.2014
Directive ATEX
EN 60079-0:2012+A11:2013 EN 60079-11:2012 EN 60079-7:2015 EN 60079-31:2014
RoHS – Richtlinie /
2011 / 65 / EU
08.06.2011
RoHS Directive
EN IEC 63000:2018
Weitere Normen, Bemerkungen:
additional standards, remarks:
Zusätzliche Informationen:
Supplementary infomation:
Angewandtes ATEX-Konformitätsbewertungsverfahren:
ATEX - conformity assessment procedure applied:
Modul B /
module B
Modul D /
module D
Modul E /
module E
EU-Baumusterprüfbescheinigung
TÜV 18 ATEX 195739 X
EC-type examination certificate
ausgestellt:
TÜV NORD CERT GmbH,
issued by:
Langemarckstraße 20, 45141 Essen
Kenn-Nr. /
0044
number:
Zertifizierung des QS-Systems gemäß Modul D durch:
Physikalisch Technische Bundesanstalt,
certification of the QS-system in accordance with module D by :
Bundesallee 100, 38116 Braunschweig
Kenn-Nr. /
0102
number:
Mülheim a. d. Ruhr, den 14.10.2020
i.V. Dr. M. Linde, Leiter Zulassungen /
Manager Approvals
Ort und Datum der Ausstellung /
Name, Funktion und Unterschrift des Befugten /
Place and date of issue
Name, function and signature of authorized person
Hans Turck GmbH & Co. KG | Witzlebenstr. 7, 45472 Mülheim an der Ruhr, Germany | Tel. +49 208 4952-0 | Fax +49 208 4952-264 | more@turck.com | www.turck.com
ZH
快速入门指南
连接
按照 "电路图" 连接本设备。 M12连接器的最大拧紧扭矩为3.5 Nm。
➤
为有爆炸危险的区域中的连接器提供由NBR80、 FPM80或NBR70制成的O型圈。
➤
调试
一旦接好电缆并接通电源， 设备会自动运行。
运行
LED
LED
颜色
含义
Pwr
绿色
设备正常运行
维修
如果出现故障， 必须停用本设备。 本设备只能由图尔克公司进行维修。 如需向图尔克公司退
货， 请参阅我们的退货验收条件。
废弃处理
必须正确地弃置本设备， 不得混入普通的生活垃圾之中。
Certification Data
Approvals and markings
Marking parts in acc. with
Approvals
ATEX-directive
EN 60079-0/-7/-11/-31
ATEX
Certificate number:
TÜV 18 ATEX 195739 X
ÉII (1) G
[Ex ia Ga] IIB
ÉII (1) D
[Ex ia Da] IIIC
ÉII 3 G
Ex ec [ia IIB Ga] IIC T4 Gc
ÉII 3 D
Ex tc [ia IIIC Da] IIIB T80°C Dc
IECEx
[Ex ia Ga] IIB
Certificate number:
[Ex ia Da] IIIC
IECEx TUN 18.0026X
Ex ec [ia IIB Ga] IIC T4 Gc
Ex tc [ia IIIC Da] IIIB T80°C Dc
Permissible ambient temperature range T
: -25...+70 °C
amb
JA
クイックスタートガイド
接続
「配線図」 にしたがってデバイスを接続します。 M12コネクタの最大締め付け トルクは3.5 Nm
です。
➤
防爆エリアのコネクタにNBR80、 FPM80、 またはNBR70製のOリングシールを取り付けま
➤
す。
始動
ケーブルを接続し、 電源をオンにすると、 デバイスが自動的に作動します。
デバイスの操作
LED
LED
色
意味
Pwr
緑
デバイスは動作状態です
修理
デバイスが故障している場合は、 廃棄する必要があります。 デバイスはTurckでのみ修理できま
す。 デバイスをTurckに返品する場合は、 返品受付条件を守って ください。
廃棄
これらのデバイスは正し く廃棄する必要があり、 通常の家庭ごみに含めないでください。
Electrical data
Supply and signal circuit
X2:
Maximum values per channel:
non intrinsically safe
Signal circuit 2(+), 4(-)
U
= 24 VDC (max. 30 VDC)
N
Supply circuit 1(+), 3 (-)
P = ca. 3 W
U
= 253 VAC
m
Supply circuit
X1: 1(+); 2(-)
Maximum values per channel:
intrinsically safe
U
= 21.8 V
O
Ex ia IIB
I
= 64.5 mA
O
P
= 1130 mW
O
Characteristic line: trapezoidal
L
negligible
i
C
= 11 nF
i
KO
빠른 설치 가이드
연결
„배선도"에 따라 장치를 연결하십시오. M12 커넥터의 최대 조임 토크는 3.5 Nm입니다.
➤
폭발 위험 지역에 NBR80, FPM80 또는 NBR70으로 만든 O링 씰이 장착된 커넥터를 제
➤
공하십시오.
시운전
케이블이 연결되고 파워 서플라이가 켜지면 장치가 자동으로 작동 가능해집니다.
작동
LED
LED
색상
의미
Pwr
녹색
장치 작동 가능
수리
이 장치에 고장이 발생한 경우 설치 해체해야 합니다. 이 장치는 터크에서만 수리할 수 있습
니다. 장치를 터크에 반품할 경우, 반품 승인 조건을 준수해 주십시오.
폐기
이 장치는 올바른 방법으로 폐기해야 하며 일반적인 가정 폐기물과 함께 배출해서는
안 됩니다.
The maximum values of this table are also allowed to be used up to the permissible limits as
concentrated capacitances and as concentrated inductances.
Ex ia IIB/IIIC
L
[mH] max.
3.4
2
0.5
0.2
O
C
[nF] max.
0.41
0.51
0.82
1.08
O
© Hans Turck GmbH & Co. KG | D201334 2020-06 | V2.0
0.1
1.14
